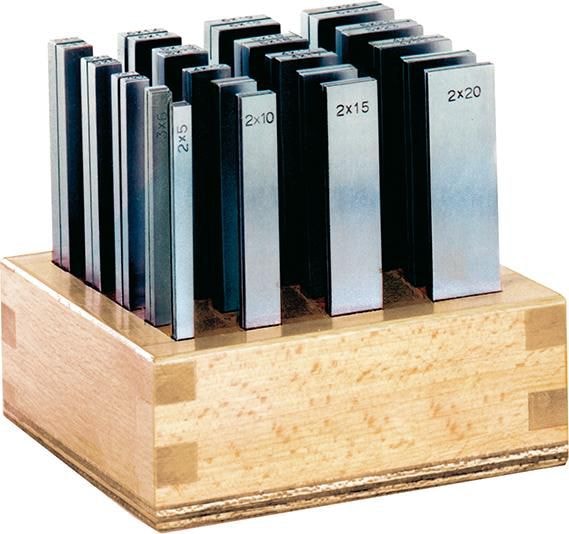

Format Rinnakkaisaluslevysarja Precision puuetussa

Parallellialuslevyjen sarja puutalassa, tarkkuus.

Suunnittelu: Karkaistu ja tarkkuushioitu pareittain (kovuus 600-700 HV10). Käsitelty tasaparalleli ja oikeassa kulmassa. Paritoleranssi ±0,01 mm. Toimitetaan puutalassa.

Käyttö: Parallellialuslevyjä käytetään tukena työkappaleille eri prosessien aikana ja ne auttavat takaamaan tarkan puristuksen. Tarkkuus, nimellismittojen toleranssi (korkeus): ±0,01 mm. Tuet ovat korkeudeltaan 2-24 mm, askelin 1 mm. Puuttuvat mitat voidaan saada yhdistämällä. Sarjan sisältö, 1 pari jokaiselle leveydelle x korkeudelle mm: 2 x 5; 2 x 10; 2 x 15; 2 x 20; 3 x 6; 3 x 11; 3 x 16; 3 x 21; 4 x 7; 4 x 12; 4 x 17; 4 x 22; 5 x 8; 5 x 13; 5 x 18; 5 x 23; 6 x 9; 6 x 14; 6 x 19; 6 x 24
