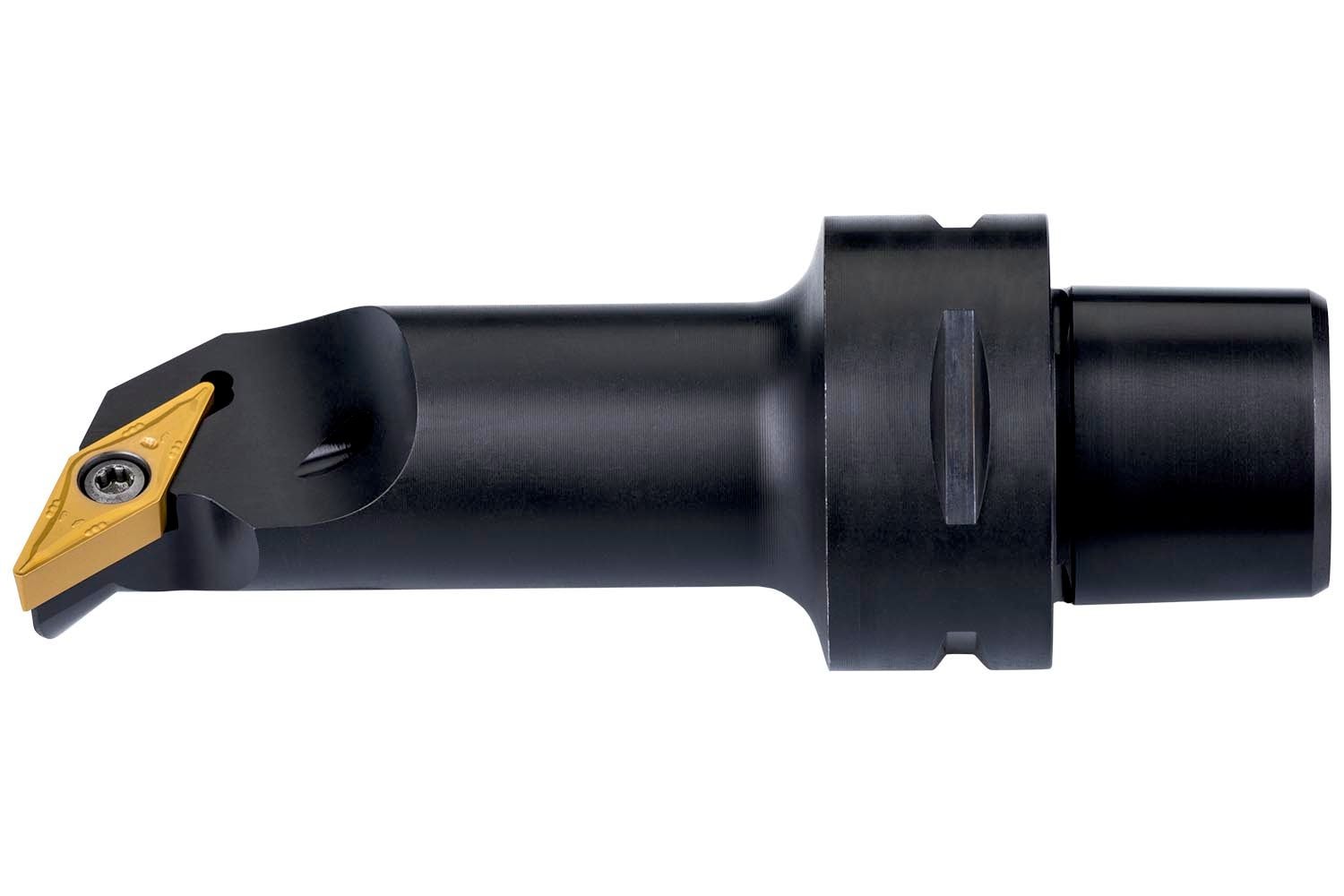

Pramet sorvausvarsi ISO D C4-SVQBR-18090-16, polygonikiinnitys
Sorvausvarsi polygonikiinnityksellä ISO S – sisäinen.
410,64 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Tilaustuote (arv.toim. 5-7 pvä)
Ei rahtikuluja
Tuotetiedot:
- Sorvauksen tyyppi:ISO-sorvaus
- Jäähdytysaukko:Kyllä
- Indexable insert size:16
- Kiinnityksen tyyppikoodi:S - Ruuvikiinnitys
- Pyörimissuunta:Oikea
- Coupling diameter:40 mm
- Kallistuskulma:-7.2 °
- Ortogonaalinen lastinkulma:0 °
- Reiän halkaisija:33 mm
- Työkalun runko, halkaisija:25 mm
- Käyttökelpoinen pituus:68 mm
- Toiminnallinen pituus:90 mm
- Toiminnallinen leveys:18 mm
- Pakkauskoko:1 kpl
- Tuotenumero: 4000106493
- Valmistajan numero: C4-SVQBR-18090-16
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
Tuotekuvaus
Sorvauspidin polygonikiinnityksellä ISO S – sisäinen.

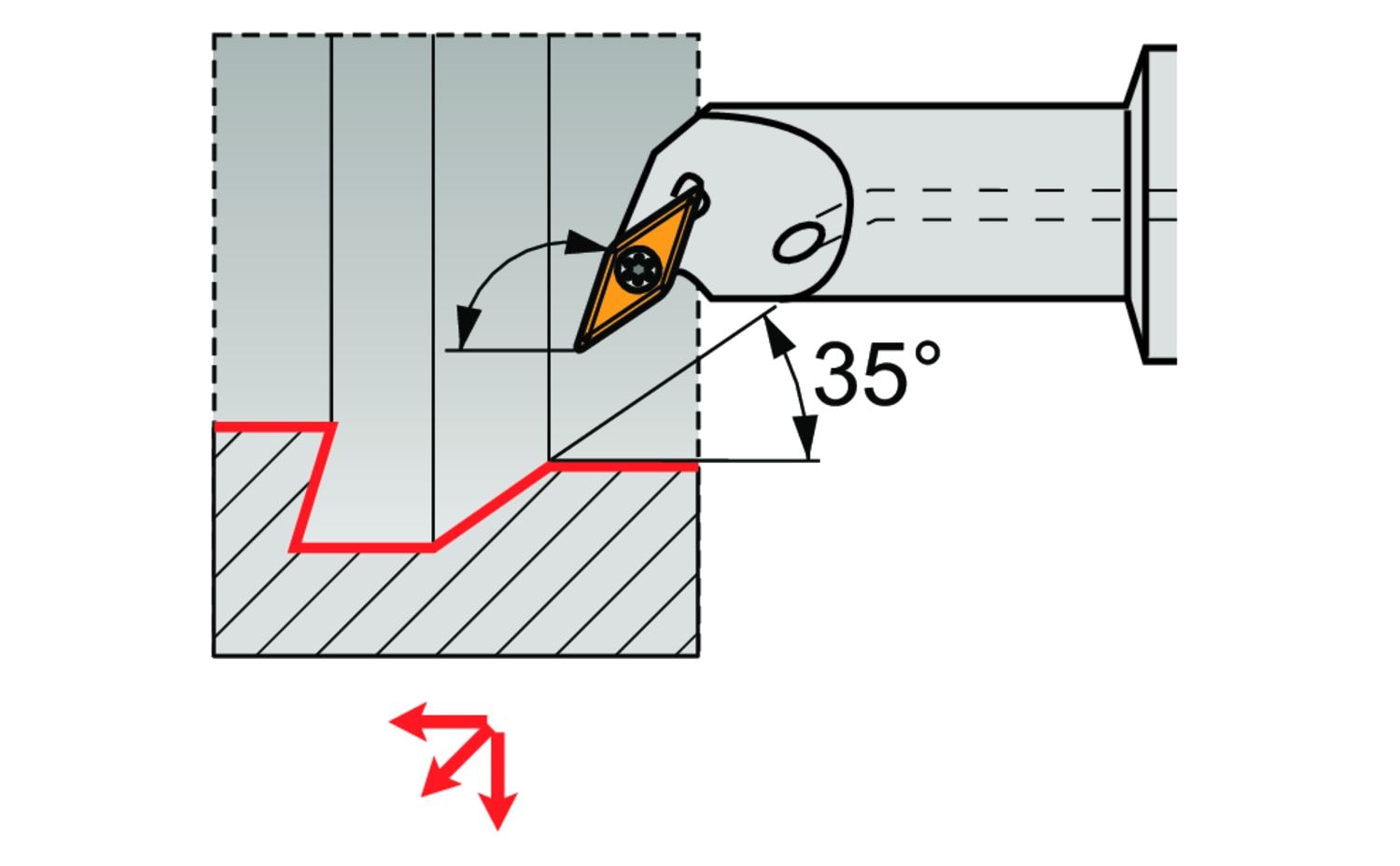

Sorvausvarsi ruuvipuristimella, joka pitää 35° rombimaisen positiivisen vaihtoterän, jonka sisähalkaisija on 9,525 mm, paksuus 4,76 mm (ISO-merkintä VB.. 1604.. tai VC.. 1604.. ), oikea 107°30' pääterä, siirretty varsi ISO 26623 (Polygon Varsi-liitäntä) koko C4, 18 mm leveys ja 90 mm ulkonemispituus sisäiseen kopiosorvaukseen, yksi tai useampi suunta

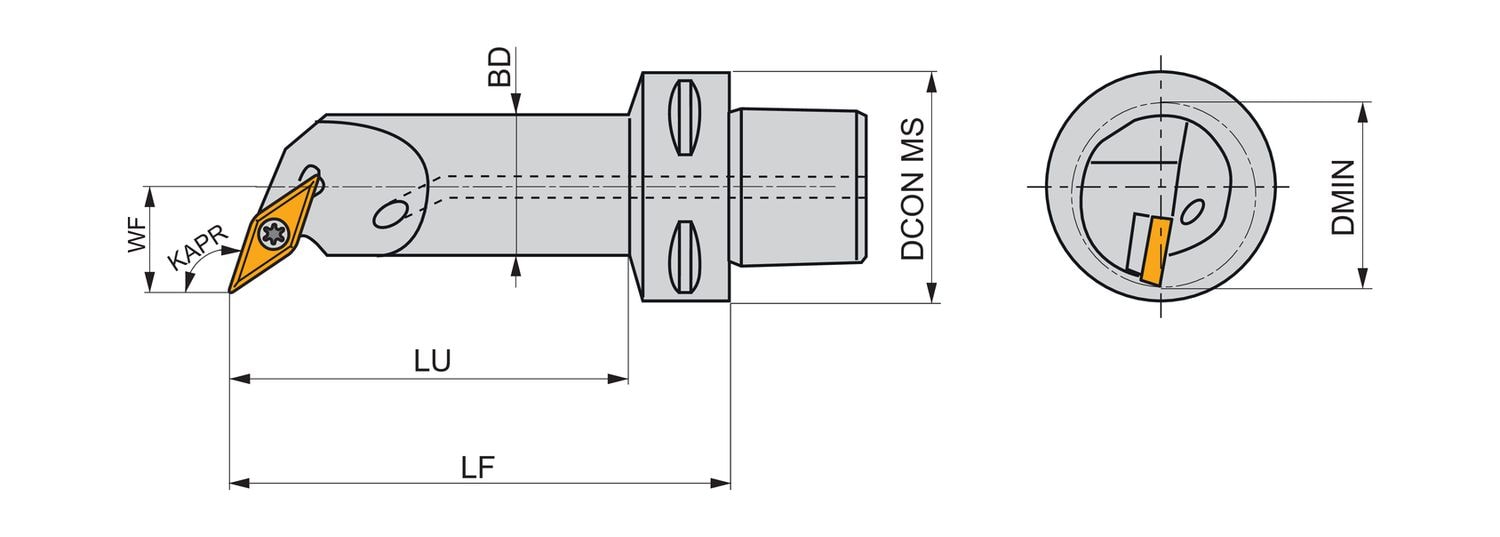

Tekniset tiedot
- Jyrsintäsuunta: Oikea
- Kiinnityskoodi (MTP): S - Ruuvikiinnitys
- Jäähdytys (CSP): 1
- Vaihtoterätyyppi: VB.. 1604.., VC.. 1604..
- Liitäntähalkaisija - millimetriä (DCON MS): 40
- Käyttöpituus (maks. suositeltu) - millimetriä (LU): 68
- Työkalun leikkuukulma (KAPR): 107,5
- Toiminnallinen pituus - millimetriä (LF): 90
- Kallistuskulma (LAMS): -7,2
- Työkalurungon halkaisija - desimaalituumaa (BD): 0,984
- Työkalurungon halkaisija - millimetriä (BD): 25
- Toiminnallinen leveys - millimetriä (WF): 18
- Ortogonaalinen lastuamisnurkka (GAMO): 0
- Pienin reikähalkasija - millimetriä (DMIN): 33
