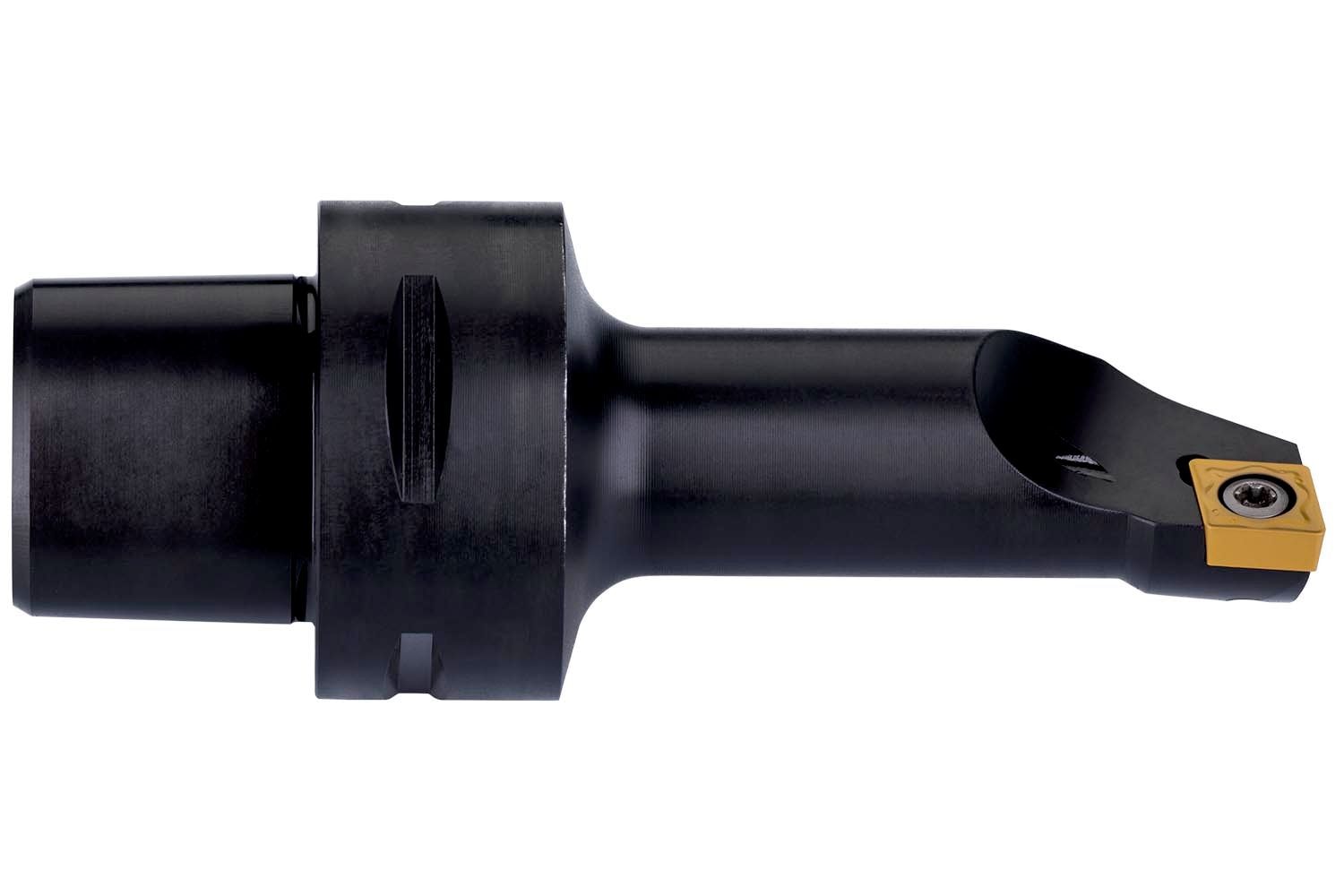

Pramet sorvausvarsi ISO D C4-SCLCL-11070-09, polygonikiinnitys
Sorvausvarsi polygonikiinnityksellä ISO S – sisäinen.
339,46 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Verkkokaupan varasto - Loppu varastosta
Ei rahtikuluja
Tuotetiedot:
- Sorvauksen tyyppi:ISO-sorvaus
- Jäähdytysaukko:Kyllä
- Indexable insert size:09
- Kiinnityksen tyyppikoodi:S - Ruuvikiinnitys
- Pyörimissuunta:Vasen
- Coupling diameter:40 mm
- Kallistuskulma:-8.4 °
- Ortogonaalinen lastinkulma:0 °
- Reiän halkaisija:20 mm
- Työkalun runko, halkaisija:16 mm
- Käyttökelpoinen pituus:47 mm
- Toiminnallinen pituus:70 mm
- Toiminnallinen leveys:11 mm
- Pakkauskoko:1 kpl
- Tuotenumero: 4000106451
- Valmistajan numero: C4-SCLCL-11070-09
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
Tuotekuvaus
Sorvausvarsi polygonikiinnityksellä ISO S – sisäinen.

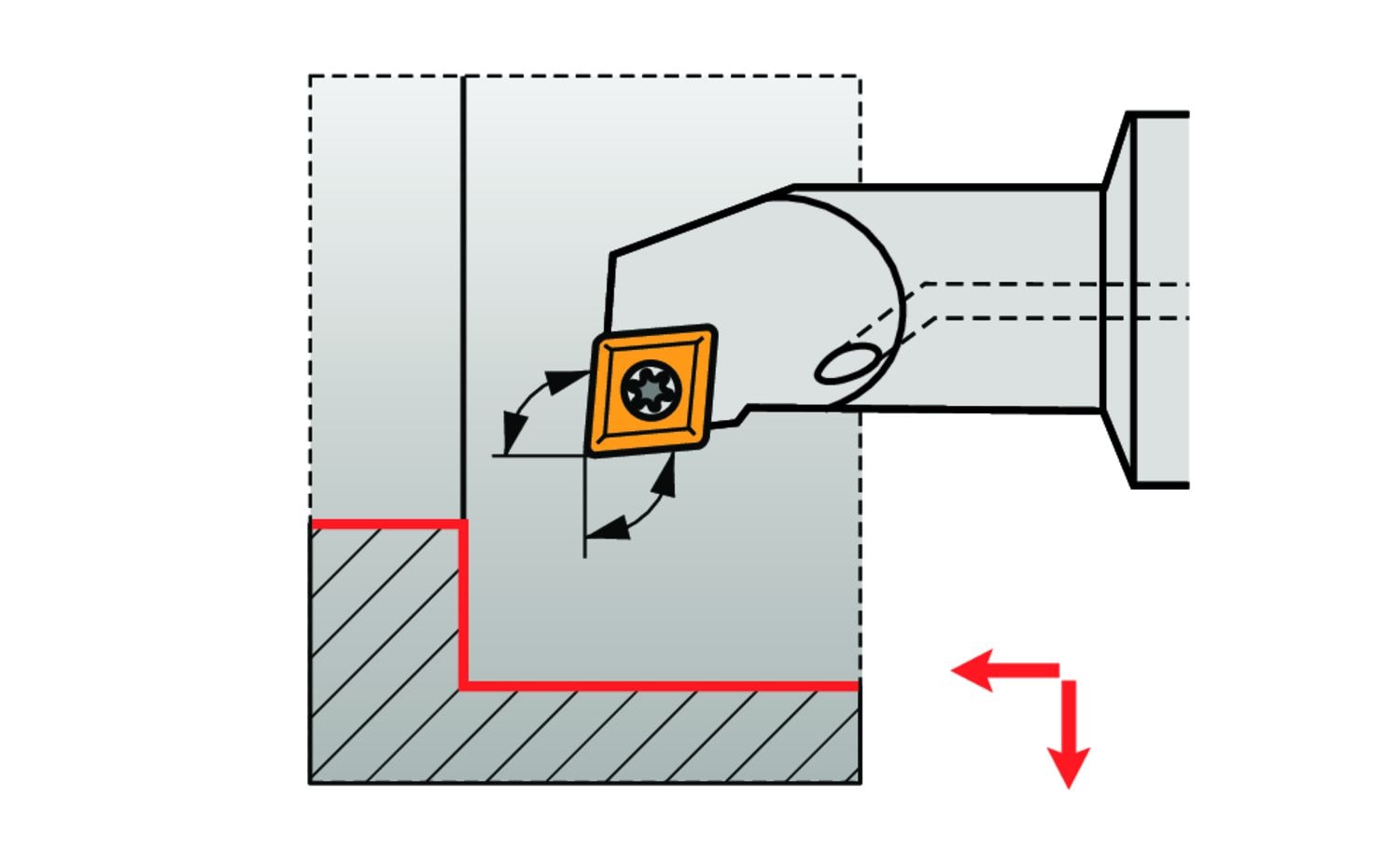

Sorvauspuomi ruuvipuristimella 80° rombiselle positiiviselle kääntöterälle, jonka sisähalkaisija on 9,525 mm, paksuus 3,97 mm (ISO-merkintä CC.. 09T3..), vasen 95° sivuterä, siirretty varsi ISO 26623 (Polygon Varsi-liitäntä) koko C4, 11 mm leveys ja 70 mm ulkonemispituus sisäiseen poikkisorvaukseen ja sisäiseen pituussorvaukseen olkapäällä tai ilman
Tekniset tiedot
- Jyrsintäsuunta: Vasen
- Kiinnityskoodi (MTP): S - Ruuvipuristus
- Jäähdytys (CSP): 1
- Kääntöterätyyppi: CC.. 09T3..

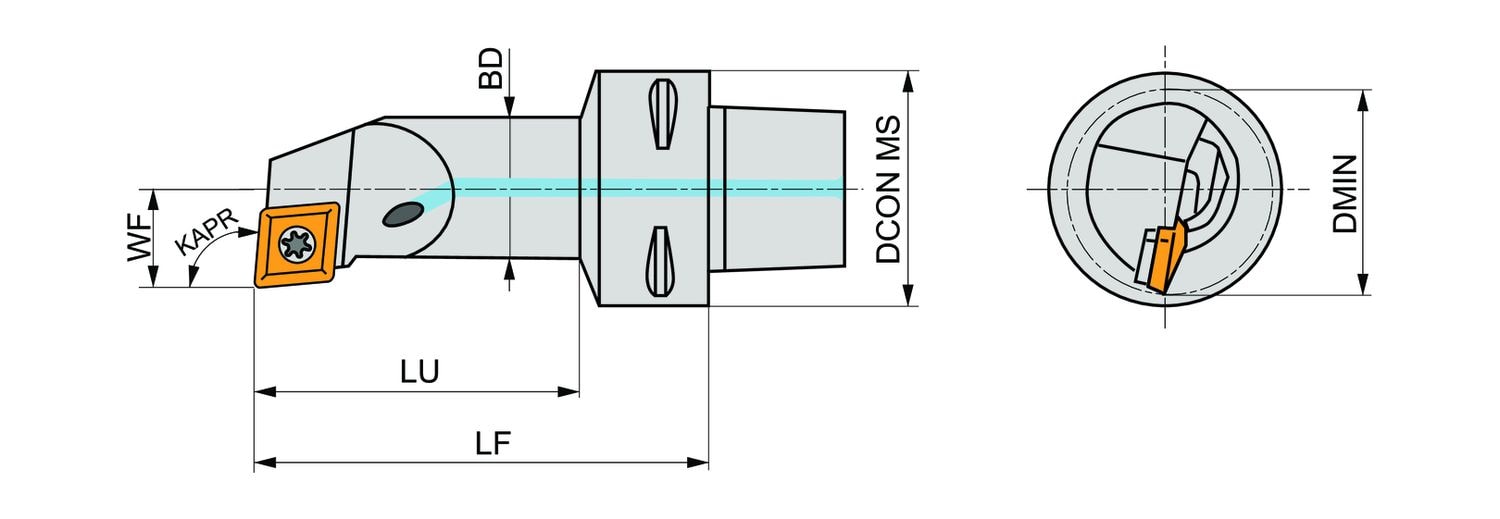

- Liitäntähalkaisija - millimetriä (DCON MS): 40
- Käyttöpituus (maks. suositeltu) - millimetriä (LU): 47
- Työkalun leikkuukulma (KAPR): 95
- Toiminnallinen pituus - millimetriä (LF): 70
- Kallistuskulma (LAMS): -8,4
- Työkalurungon halkaisija - desimaalituumaa (BD): 0,63
- Työkalurungon halkaisija - millimetriä (BD): 16
- Toiminnallinen leveys - millimetriä (WF): 11
- Ortogonaalinen lastuamisnurkka (GAMO): 0
- Pienin reikähalkaisija - millimetriä (DMIN): 20
