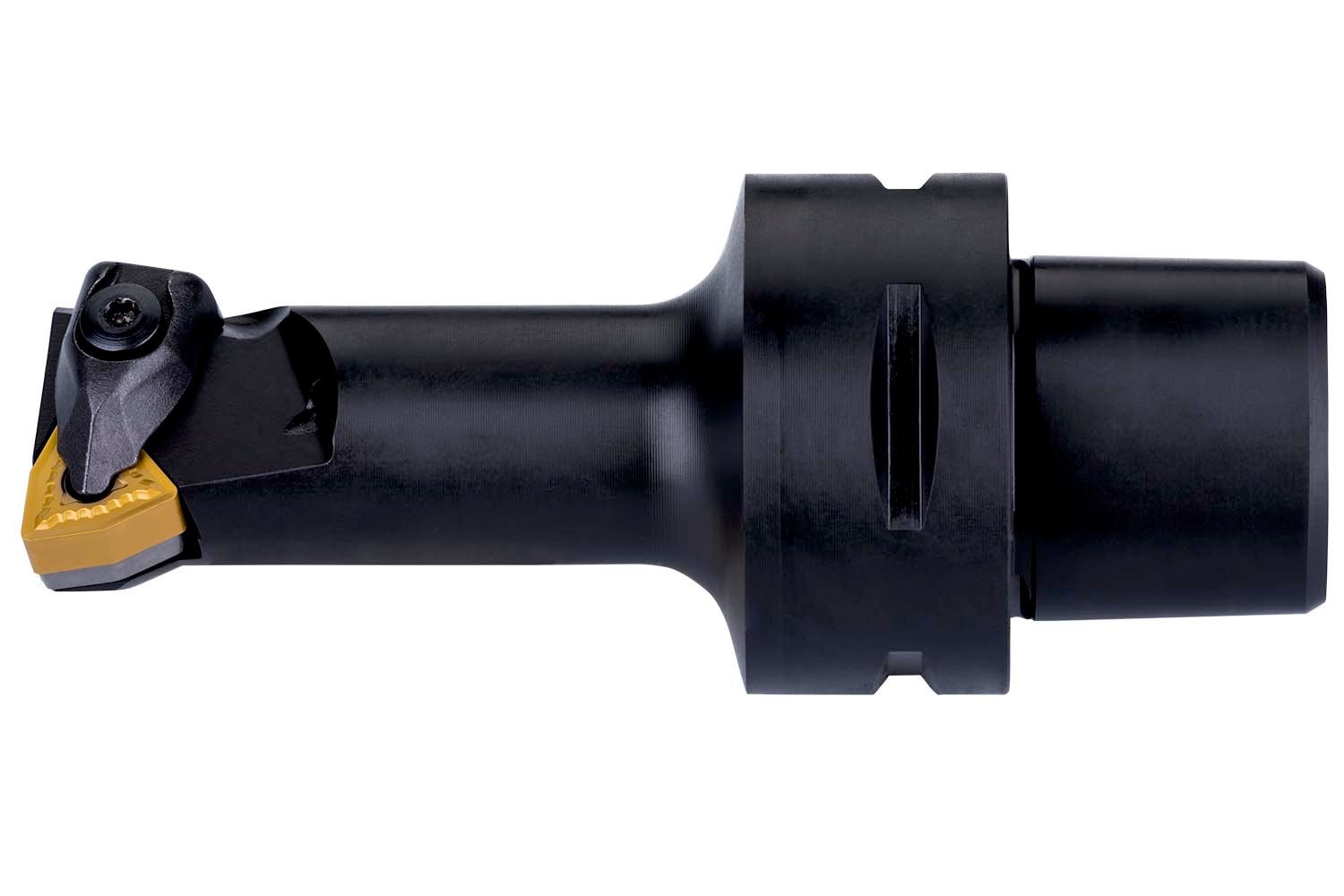

Pramet sorvausvarsi ISO D C4-DWLNR-13075-06, polygonikiinnitys
Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.
339,46 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Tilaustuote (arv.toim. 5-7 pvä)
Ei rahtikuluja
Tuotetiedot:
- Sorvauksen tyyppi:ISO-sorvaus
- Jäähdytysaukko:Kyllä
- Indexable insert size:06
- Kiinnityksen tyyppikoodi:System D
- Pyörimissuunta:Oikea
- Coupling diameter:40 mm
- Kallistuskulma:-17 °
- Ortogonaalinen lastinkulma:-6 °
- Reiän halkaisija:27 mm
- Työkalun runko, halkaisija:20 mm
- Käyttökelpoinen pituus:52 mm
- Toiminnallinen pituus:75 mm
- Toiminnallinen leveys:13 mm
- Pakkauskoko:1 kpl
- Tuotenumero: 4000106440
- Valmistajan numero: C4-DWLNR-13075-06
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
Tuotekuvaus
Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.

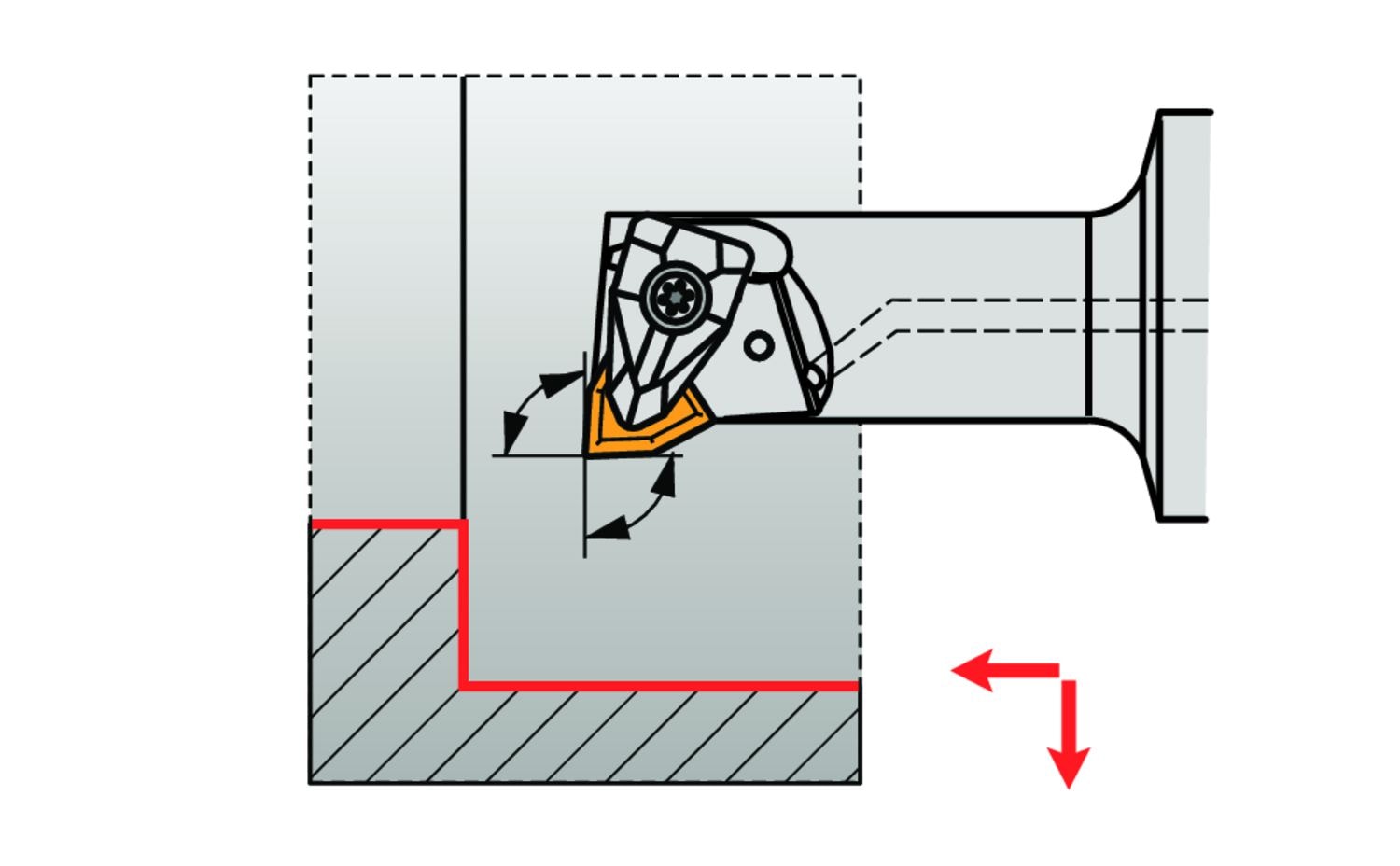

Sorvauspuomi kaksoiskiinnityksellä, joka pitää 80° trigon negatiivisen kääntöterän, jonka sisähalkaisija on 9,525 mm, paksuus 4,76 mm (ISO-merkintä WN.. 0604..), oikea 95° sivuterä, siirretty varsi ISO 26623 (Polygon Varsi-liitäntä) koko C4, 13 mm leveys ja 75 mm ulkonemispituus sisäiseen muotosorvaukseen ja sisäiseen pituussorvaukseen olkapäällä tai ilman

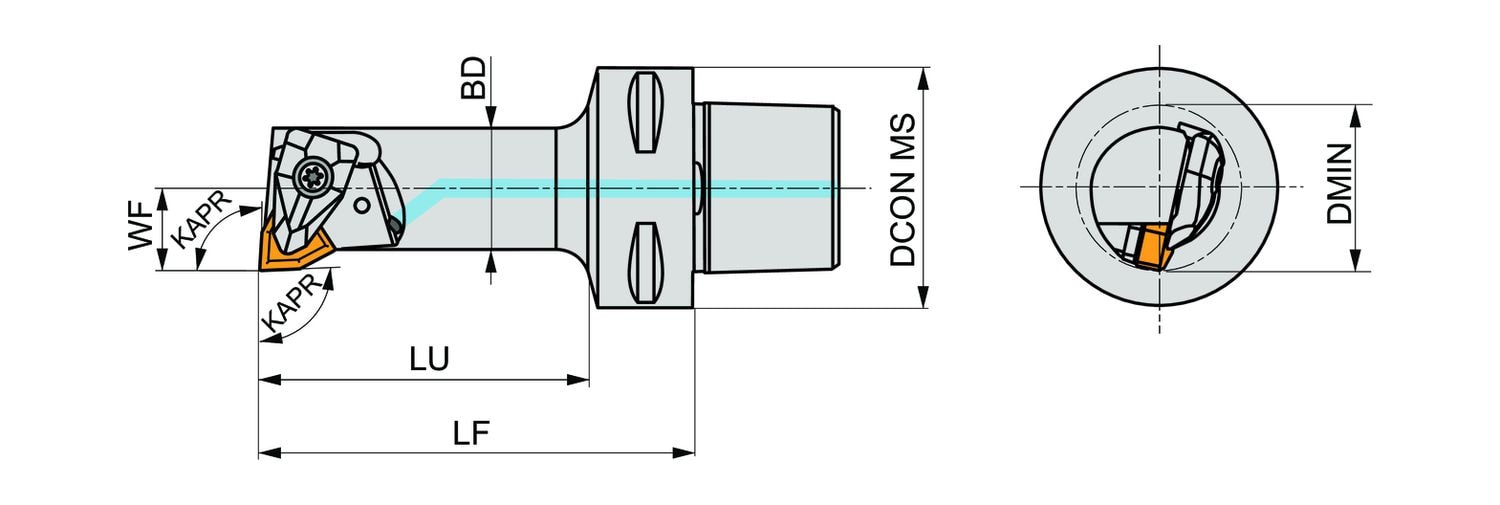

Tekniset tiedot
- Jyrsintäsuunta: Oikea
- Kiinnityskoodi (MTP): Järjestelmä D
- Jäähdytys (CSP): 1
- Kääntöterätyyppi: WN.. 0604..
- Liitäntähalkaisija - millimetriä (DCON MS): 40
- Käyttöpituus (maks. suositeltu) - millimetriä (LU): 52
- Työkalun leikkuukulma (KAPR): 95
- Toiminnallinen pituus - millimetriä (LF): 75
- Kallistuskulma (LAMS): -17
- Työkalurungon halkaisija - desimaalituumaa (BD): 0,787
- Työkalurungon halkaisija - millimetriä (BD): 20
- Toiminnallinen leveys - millimetriä (WF): 13
- Ortogonaalinen lastuamisnurkka (GAMO): -6
- Pienin reikähalkasija - millimetriä (DMIN): 27
