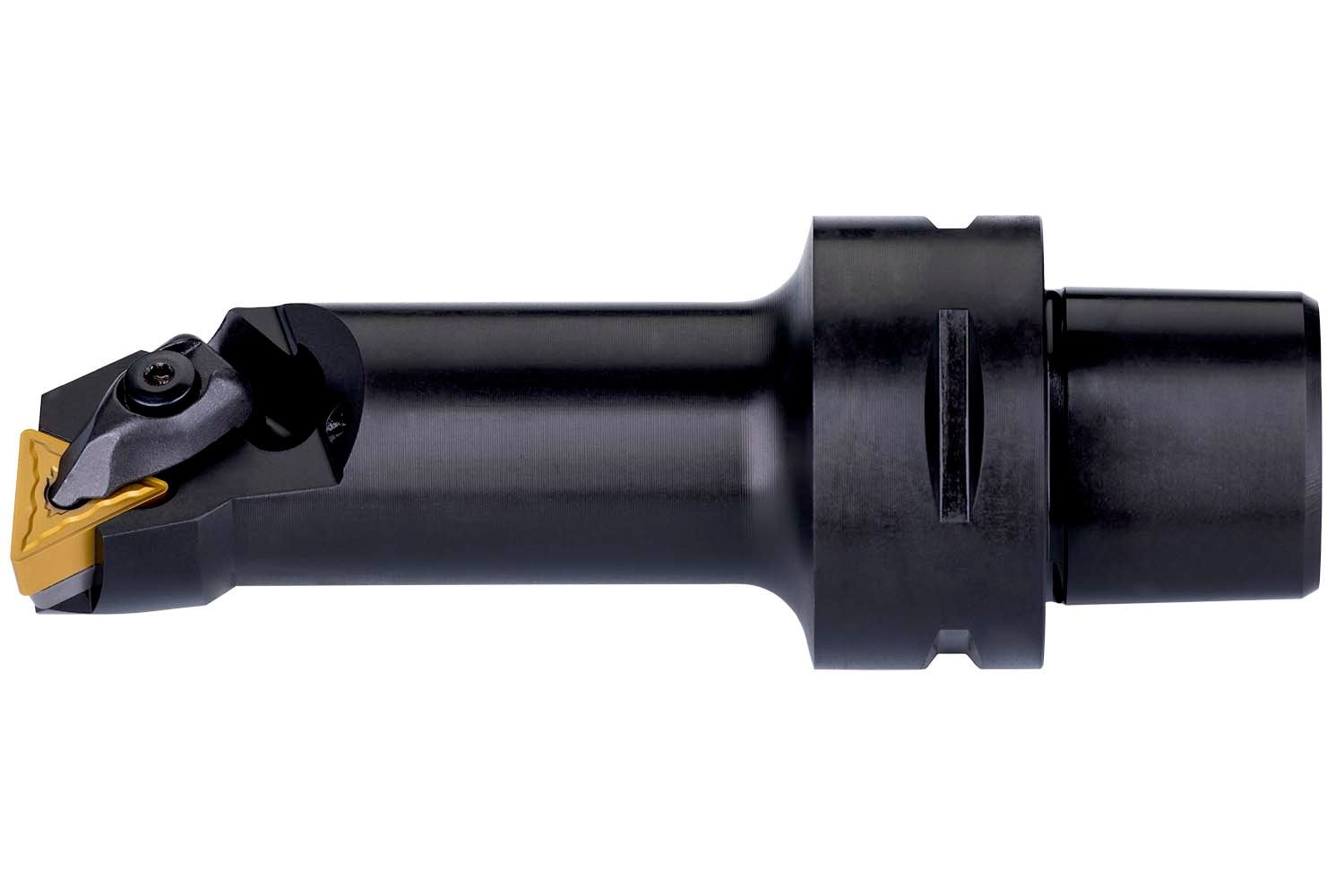

Pramet sorvausvarsi ISO D C4-DTFNR-17090-16, polygonikiinnitys
Pramet sorvausvarsi ISO D C4-DTFNR-17090-16, polygonikiinnitys
Pramet

Pramet sorvausvarsi ISO D C4-DTFNR-17090-16, polygonikiinnitys

Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.
429,04 €

Tämän tuotteen voi ostaa vain 1 kpl:n erissä

Varastossa - Lähetetään 5-7 arkipäivän kuluessa
Toimitus alkaen 7,89 €
  • 30 päivän palautusoikeus
  • Suomalaiset maksutavat
  • Huolto, varaosat ja tekninen tuki
Tuotetiedot
  • Sorvauksen tyyppi:
    ISO-sorvaus
  • Tuoteperhe:
    C.-DTFN(RL) INT
  • Jäähdytysaukko:
    Kyllä
  • Kääntöterän koko:
    16
  • Kiinnityksen tyyppikoodi:
    System D
  • Pyörimissuunta:
    Oikea
  • Liitoksen halkaisija:
    40 mm
  • Kallistuskulma:
    -12 °
  • Ortogonaalinen lastinkulma:
    -6 °
  • Reiän halkaisija:
    32 mm
  • Työkalun runko, halkaisija:
    25 mm
  • Käyttökelpoinen pituus:
    68 mm
  • Toiminnallinen pituus:
    90 mm
  • Toiminnallinen leveys:
    17 mm
  • Pakkauskoko:
    1 kpl
Tuotekuvaus

Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.

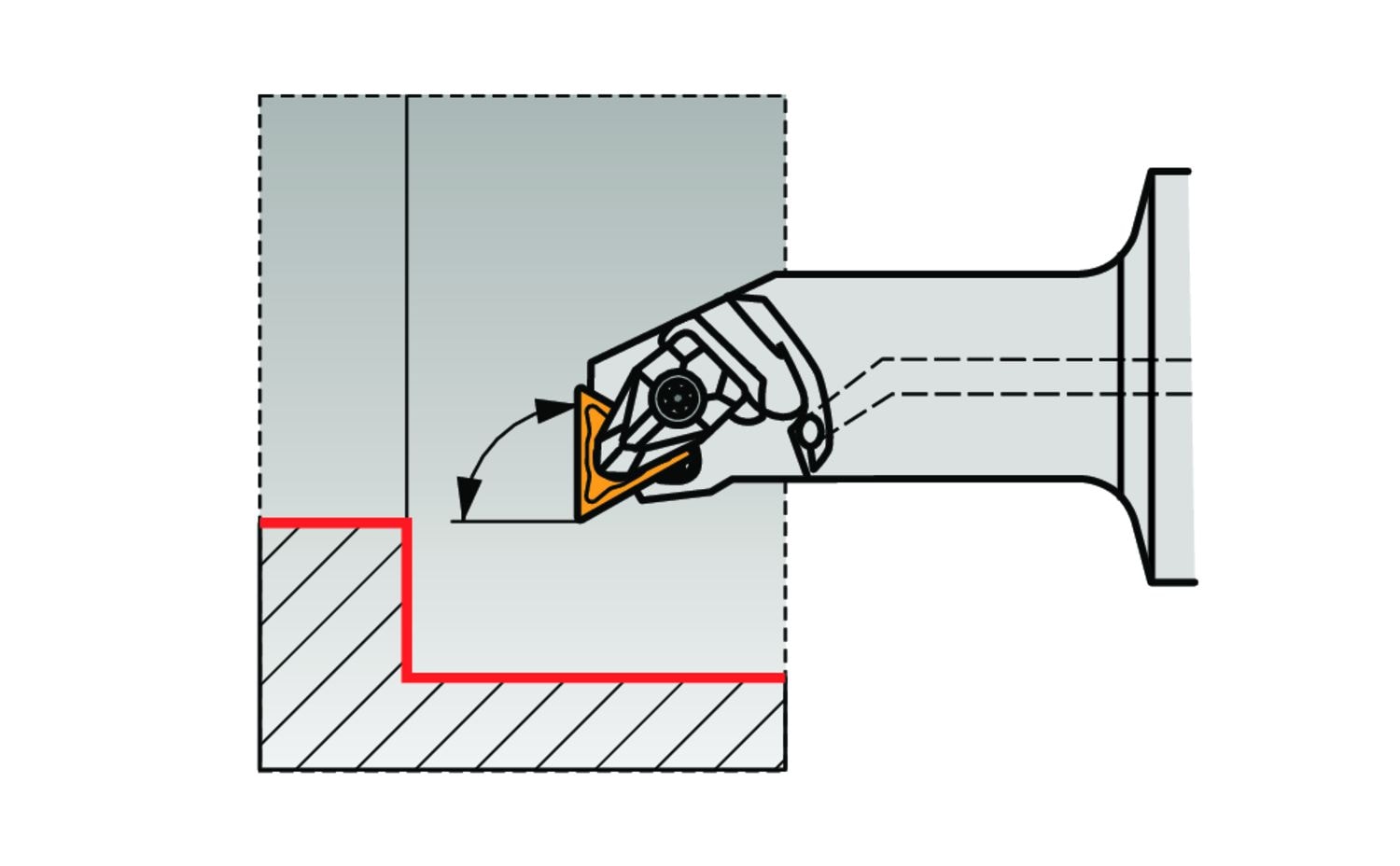

Sorvausvarsi kaksoiskiinnityksellä kolmikulmaisen negatiivisen vaihtoterän pitämiseen, jonka sisähalkaisija on 9,525 mm, paksuus 4,76 mm (ISO-merkintä TN.. 1604..), oikeanpuoleinen 90° pääterä, siirretty varsi ISO 26623 (Polygon Varsi) mukaisesti, koko C4, 17 mm leveys ja 90 mm ulkonemispituus sisäpuoliseen viisteytykseen, sisäpuoliseen kääntösorvaukseen ja sisäpuoliseen pituussorvaukseen ilman olkaa

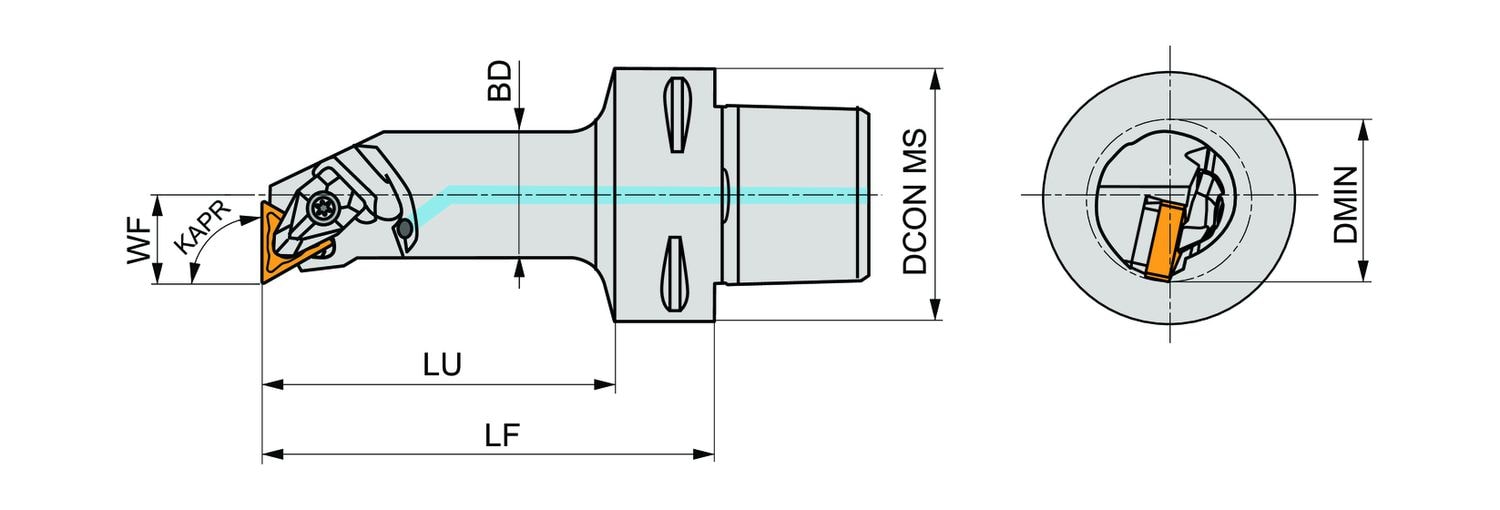

Tekniset tiedot

  • Jyrsintäsuunta: Oikea
  • Kiinnityskoodi (MTP): Järjestelmä D
  • Jäähdytys (CSP): 1
  • Vaihtoterätyyppi: TN.. 1604..
  • Liitoksen halkaisija - millimetriä (DCON MS): 40
  • Käyttöpituus (max. suositeltu) - millimetriä (LU): 68
  • Työkalun leikkuukulma (KAPR): 91
  • Toiminnallinen pituus - millimetriä (LF): 90
  • Kallistuskulma (LAMS): -12
  • Työkalun rungon halkaisija - desimaalituumaa (BD): 0,984
  • Työkalun rungon halkaisija - millimetriä (BD): 25
  • Toiminnallinen leveys - millimetriä (WF): 17
  • Ortogonaalinen lastuamisnurkka (GAMO): -6
  • Pienin reikähalkaisija - millimetriä (DMIN): 32
