Pramet sorvausvarsi ISO D C4-DDUNR-17090-11, polygonikiinnitys
Pramet sorvausvarsi ISO D C4-DDUNR-17090-11, polygonikiinnitys
Pramet

Pramet sorvausvarsi ISO D C4-DDUNR-17090-11, polygonikiinnitys

Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.
340,36 €

Tämän tuotteen voi ostaa vain 1 kpl:n erissä

Tilaustuote (arv.toim. 5-7 pvä)

Ei rahtikuluja

  • 30 päivän palautusoikeus
  • Suomalaiset maksutavat
  • Ammattilaisen kauppa – perustettu Ruotsissa vuonna 1990

Tuotetiedot:

  • Sorvauksen tyyppi:
    ISO-sorvaus
  • Jäähdytysaukko:
    Kyllä
  • Indexable insert size:
    11
  • Kiinnityksen tyyppikoodi:
    System D
  • Pyörimissuunta:
    Oikea
  • Coupling diameter:
    40 mm
  • Kallistuskulma:
    -12 °
  • Ortogonaalinen lastinkulma:
    -6 °
  • Reiän halkaisija:
    32 mm
  • Työkalun runko, halkaisija:
    25 mm
  • Käyttökelpoinen pituus:
    68 mm
  • Toiminnallinen pituus:
    90 mm
  • Toiminnallinen leveys:
    17 mm
  • Pakkauskoko:
    1 kpl
  • Tuotenumero: 4000106424
  • Valmistajan numero: C4-DDUNR-17090-11
  • Tuotemerkki: Pramet
  • Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet

Tuotekuvaus

Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.

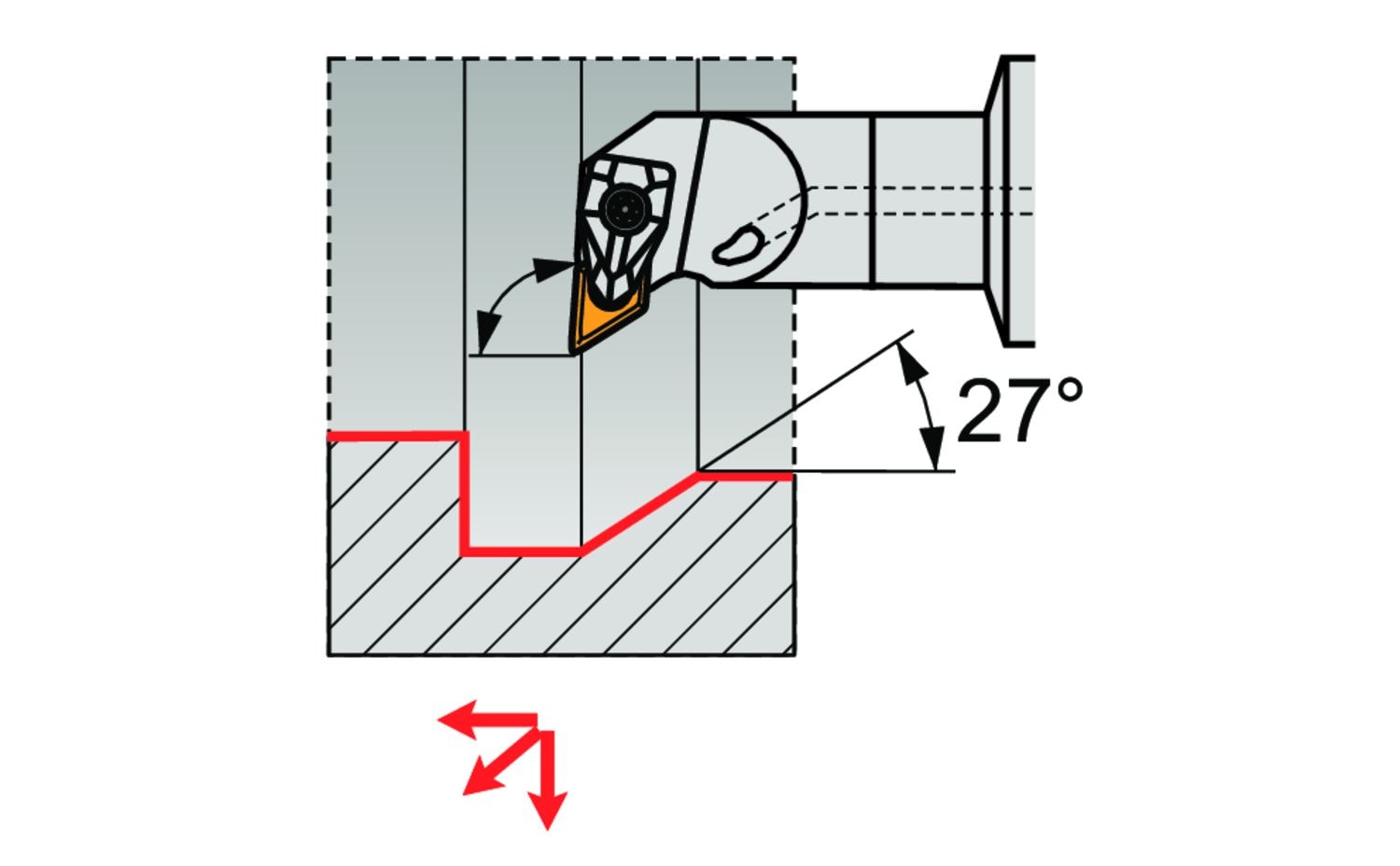

Sorvauspuomi kaksoiskiinnityksellä, joka pitää 55° rombimuotoisen negatiivisen vaihtoterän, jonka sisähalkaisija on 9,525 mm, paksuus 4,76 mm (ISO-merkintä DN.. 1104..), oikea 93° pääterä, siirretty varsi ISO 26623 (Polygon Varsi-liitäntä) koko C4, 17 mm leveys ja 90 mm ulkonemispituus sisäpuoliseen viisteytykseen, sisäpuoliseen kääntösorvaukseen, sisäpuoliseen kopiosorvaukseen, yhteen tai useampaan suuntaan ja sisäpuoliseen pituussorvaukseen olkapäällä tai ilman

Tekniset tiedot

  • Jyrsintäsuunta: Oikea
  • Kiinnityskoodi (MTP): Järjestelmä D
  • Jäähdytys (CSP): 1
  • Vaihtoterätyyppi: DN.. 1104..
  • Liitäntähalkaisija - millimetriä (DCON MS): 40
  • Käyttöpituus (max. suositeltu) - millimetriä (LU): 68
  • Työkalun leikkuukulma (KAPR): 93
  • Toiminnallinen pituus - millimetriä (LF): 90
  • Kallistuskulma (LAMS): -12
  • Työkalurungon halkaisija - desimaalituumaa (BD): 0,984
  • Työkalurungon halkaisija - millimetriä (BD): 25
  • Toiminnallinen leveys - millimetriä (WF): 17
  • Ortogonaalinen lastuamisnurkka (GAMO): -6
  • Pienin reikähalkasija - millimetriä (DMIN): 32
