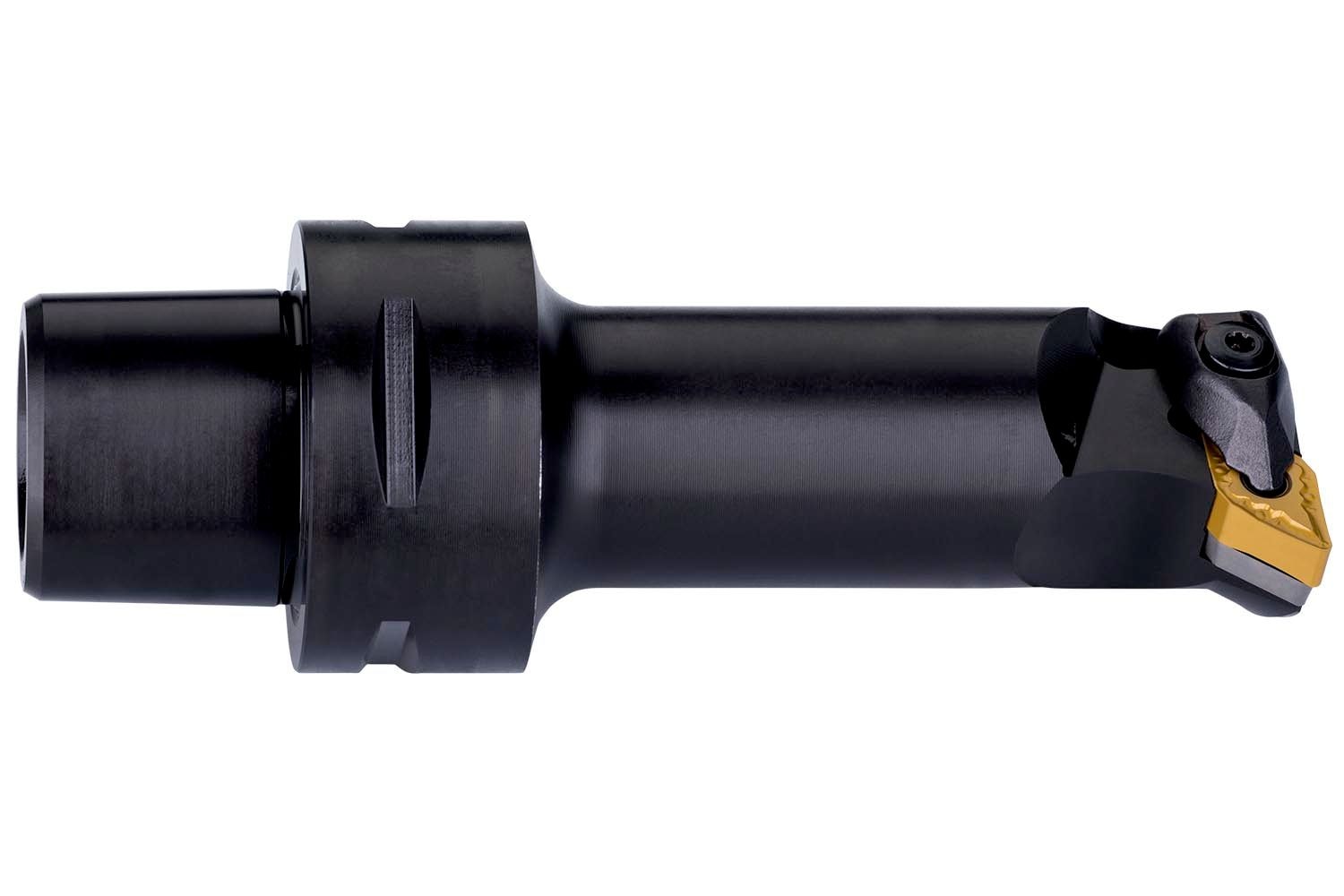

Pramet sorvausvarsi ISO D C4-DDUNL-17090-11, polygonikiinnitys
Pramet sorvausvarsi ISO D C4-DDUNL-17090-11, polygonikiinnitys
Pramet

Pramet sorvausvarsi ISO D C4-DDUNL-17090-11, polygonikiinnitys

Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.
339,46 €

Tämän tuotteen voi ostaa vain 1 kpl:n erissä

Tilaustuote (arv.toim. 5-7 pvä)

Ei rahtikuluja

  • 30 päivän palautusoikeus
  • Suomalaiset maksutavat
  • Ammattilaisen kauppa – perustettu Ruotsissa vuonna 1990

Tuotetiedot:

  • Sorvauksen tyyppi:
    ISO-sorvaus
  • Jäähdytysaukko:
    Kyllä
  • Indexable insert size:
    11
  • Kiinnityksen tyyppikoodi:
    System D
  • Pyörimissuunta:
    Vasen
  • Coupling diameter:
    40 mm
  • Kallistuskulma:
    -12 °
  • Ortogonaalinen lastinkulma:
    -6 °
  • Reiän halkaisija:
    32 mm
  • Työkalun runko, halkaisija:
    25 mm
  • Käyttökelpoinen pituus:
    68 mm
  • Toiminnallinen pituus:
    90 mm
  • Toiminnallinen leveys:
    17 mm
  • Pakkauskoko:
    1 kpl
  • Tuotenumero: 4000106423
  • Valmistajan numero: C4-DDUNL-17090-11
  • Tuotemerkki: Pramet
  • Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet

Tuotekuvaus

Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.

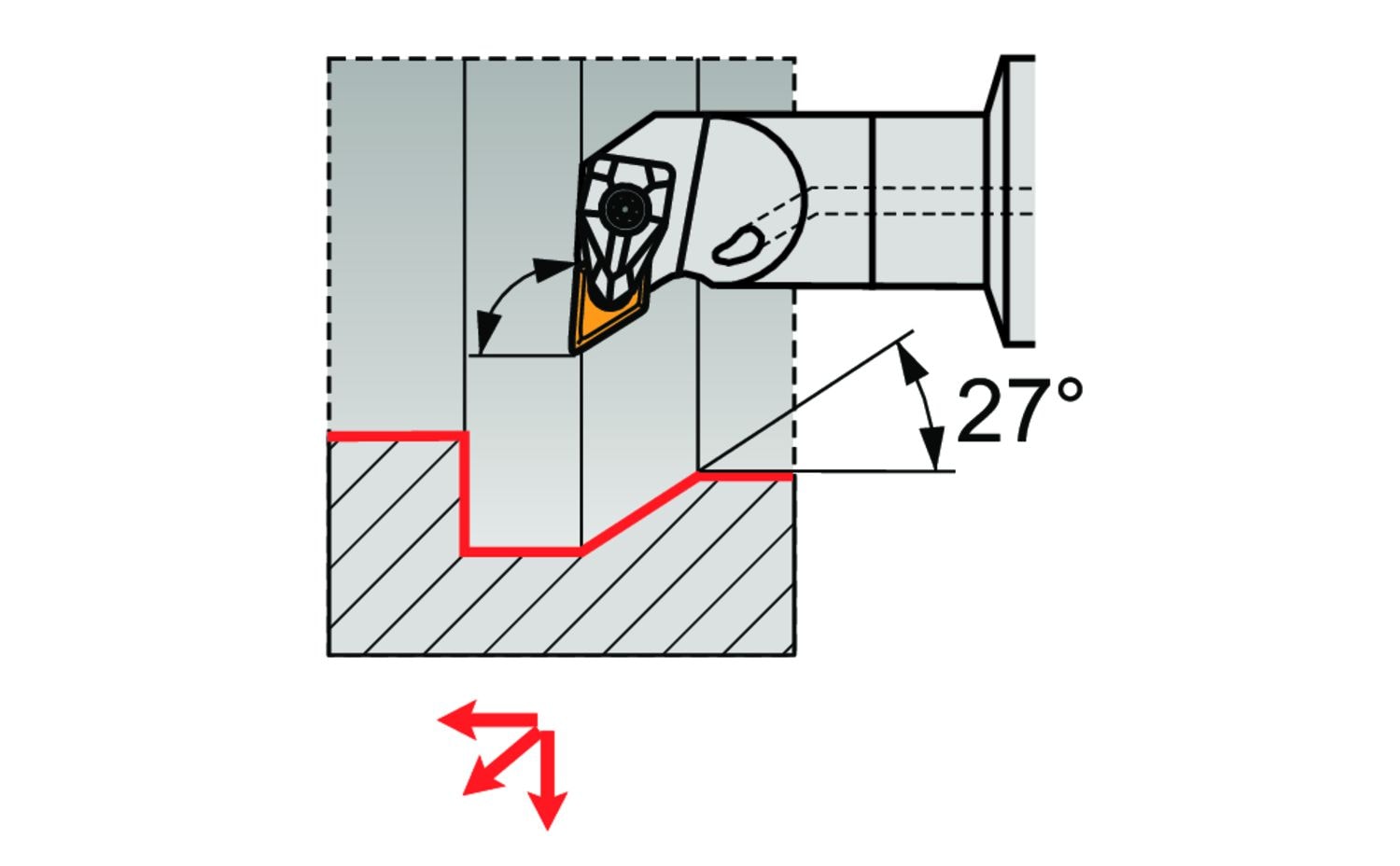

Sorvauspuomi kaksoiskiinnityksellä 55° rombiselle negatiiviselle vaihtoterälle, jonka sisähalkaisija on 9,525 mm, paksuus 4,76 mm (ISO-merkintä DN.. 1104.. ), vasen 93° pääterä, siirretty varsi ISO 26623 (Polygonivarsiliitäntä) koko C4, 17 mm leveys ja 90 mm ulkonemispituus sisäpuoliseen viisteytykseen, sisäpuoliseen kartiosorvaukseen, sisäpuoliseen kopiosorvaukseen, yksi tai useampi suunta ja sisäpuoliseen pituussorvaukseen olakkeella tai ilman

Tekniset tiedot

  • Jyrsintäsuunta: Vasen
  • Kiinnityskoodi (MTP): Järjestelmä D
  • Jäähdytys (CSP): 1
  • Vaihtoterätyyppi: DN.. 1104..

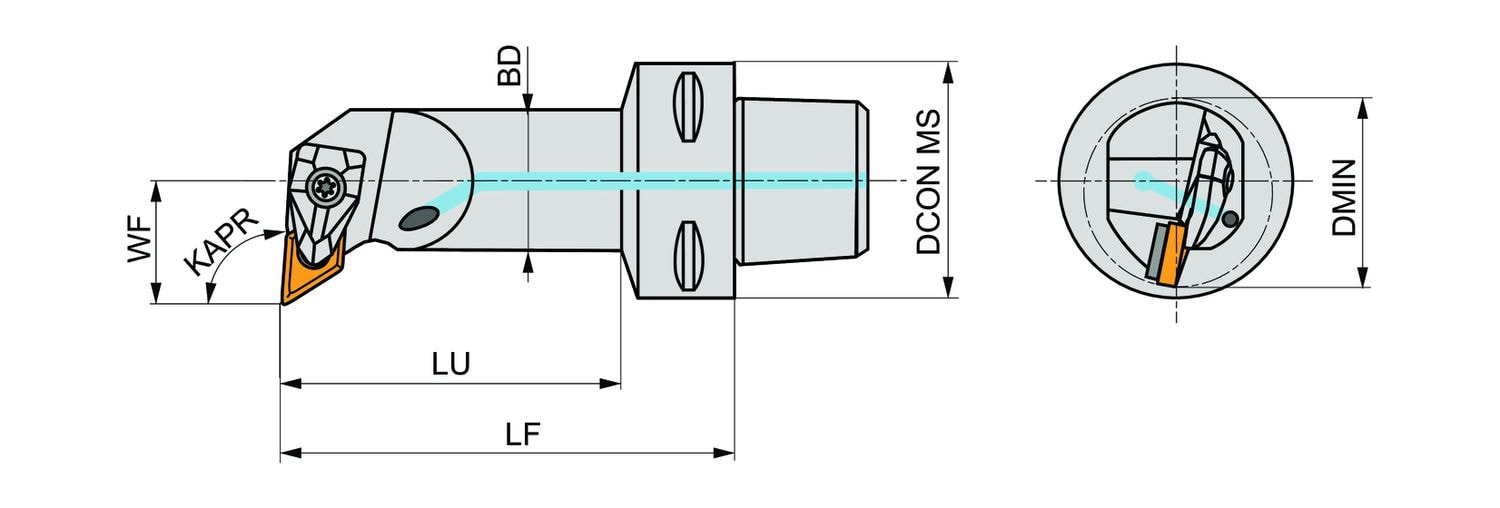

  • Liitäntähalkaisija - millimetriä (DCON MS): 40
  • Käyttöpituus (maks. suositeltu) - millimetriä (LU): 68
  • Työkalun leikkuukulma (KAPR): 93
  • Toiminnallinen pituus - millimetriä (LF): 90
  • Kallistuskulma (LAMS): -12
  • Työkalurungon halkaisija - desimaalituumaa (BD): 0,984
  • Työkalurungon halkaisija - millimetriä (BD): 25
  • Toiminnallinen leveys - millimetriä (WF): 17
  • Ortogonaalinen lastuamisnurkka (GAMO): -6
  • Pienin reikähalkaisija - millimetriä (DMIN): 32
