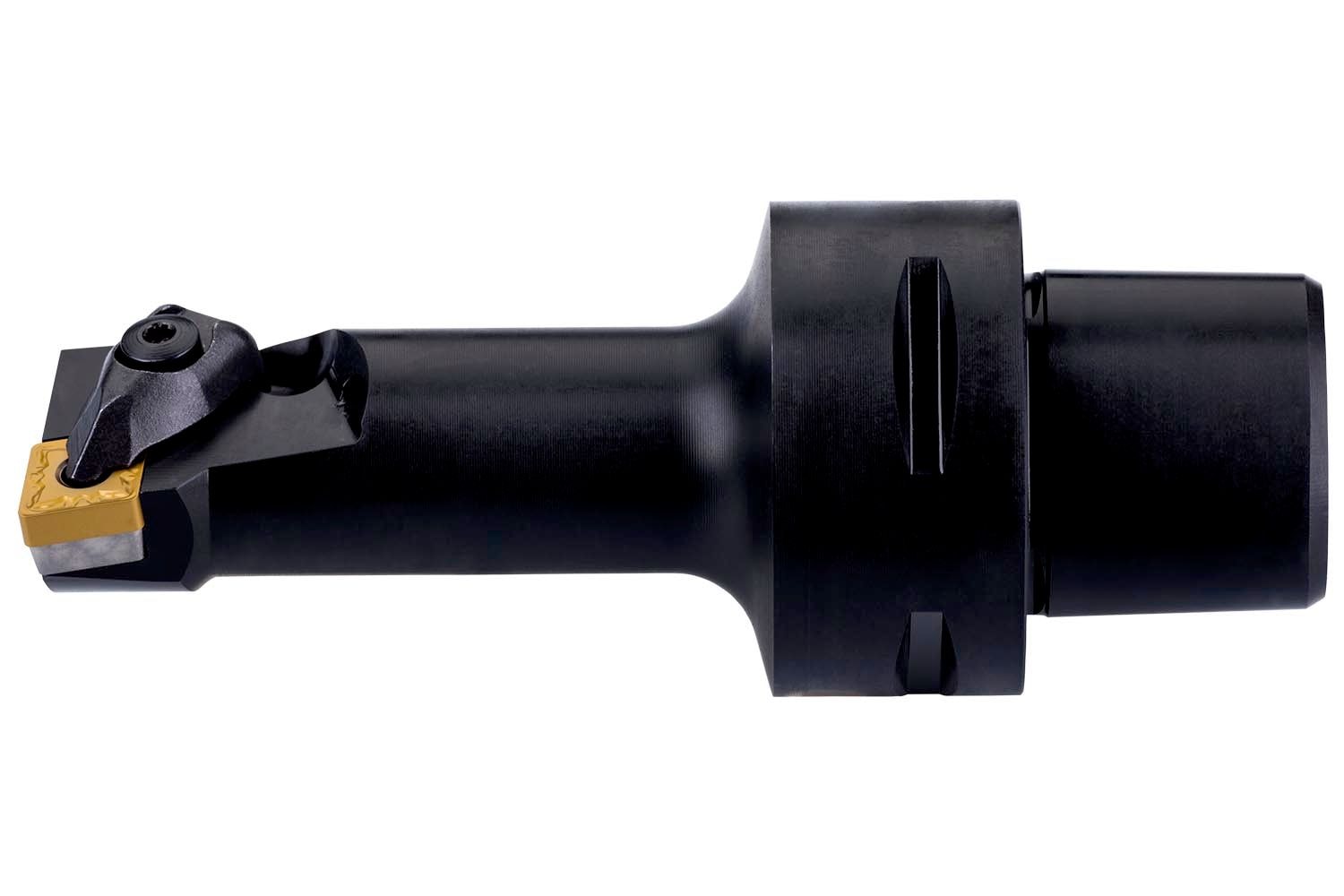

Pramet sorvausvarsi ISO D C4-DCLNR-13080-09, polygonikiinnitys
Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.
339,46 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Tilaustuote (arv.toim. 5-7 pvä)
Ei rahtikuluja
Tuotetiedot:
- Sorvauksen tyyppi:ISO-sorvaus
- Jäähdytysaukko:Kyllä
- Indexable insert size:09
- Kiinnityksen tyyppikoodi:System D
- Pyörimissuunta:Oikea
- Coupling diameter:40 mm
- Kallistuskulma:-14 °
- Ortogonaalinen lastinkulma:-6 °
- Reiän halkaisija:25 mm
- Työkalun runko, halkaisija:20 mm
- Käyttökelpoinen pituus:57 mm
- Toiminnallinen pituus:80 mm
- Toiminnallinen leveys:13 mm
- Pakkauskoko:1 kpl
- Tuotenumero: 4000106404
- Valmistajan numero: C4-DCLNR-13080-09
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
Tuotekuvaus
Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.
Sorvauspuomi kaksoiskiinnityksellä 80° rombiselle negatiiviselle vaihtopalalle, jonka sisähalkaisija on 9,525 mm, paksuus 3,18 mm (ISO-merkintä CN.. 0903..), oikea 95° sivuleikkaus, siirretty varsi ISO 26623 (Polygonivarsiliitäntä) koko C4, 13 mm leveys ja 80 mm ulkonemispituus sisäiseen konsorvaukseen ja sisäiseen pituussorvaukseen olakkeella tai ilman
Tekniset tiedot
- Jyrsintäsuunta: Oikea
- Kiinnityskoodi (MTP): Järjestelmä D
- Jäähdytys (CSP): 1
- Vaihtopalatyyppi: CN.. 0903..
- Liitäntähalkaisija - millimetriä (DCON MS): 40
- Käyttöpituus (maks. suositeltu) - millimetriä (LU): 57
- Työkalun leikkuukulma (KAPR): 95
- Toiminnallinen pituus - millimetriä (LF): 80
- Kallistuskulma (LAMS): -14
- Työkalun rungon halkaisija - desimaalituumaa (BD): 0,787
- Työkalun rungon halkaisija - millimetriä (BD): 20
- Toiminnallinen leveys - millimetriä (WF): 13
- Ortogonaalinen lastuamisnurkka (GAMO): -6
- Pienin reikähalkaisija - millimetriä (DMIN): 25
