Pramet sorvausvarsi ISO D C4-DCLNL-17090-12, polygonikiinnitys
Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.
340,36 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Tilaustuote (arv.toim. 5-7 pvä)
Ei rahtikuluja
Tuotetiedot:
- Sorvauksen tyyppi:ISO-sorvaus
- Jäähdytysaukko:Kyllä
- Indexable insert size:12
- Kiinnityksen tyyppikoodi:System D
- Pyörimissuunta:Vasen
- Coupling diameter:40 mm
- Kallistuskulma:-12 °
- Ortogonaalinen lastinkulma:-6 °
- Reiän halkaisija:32 mm
- Työkalun runko, halkaisija:25 mm
- Käyttökelpoinen pituus:68 mm
- Toiminnallinen pituus:90 mm
- Toiminnallinen leveys:17 mm
- Pakkauskoko:1 kpl
- Tuotenumero: 4000106403
- Valmistajan numero: C4-DCLNL-17090-12
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
Tuotekuvaus
Sorvausvarsi polygonikiinnityksellä ISO D – sisäinen.

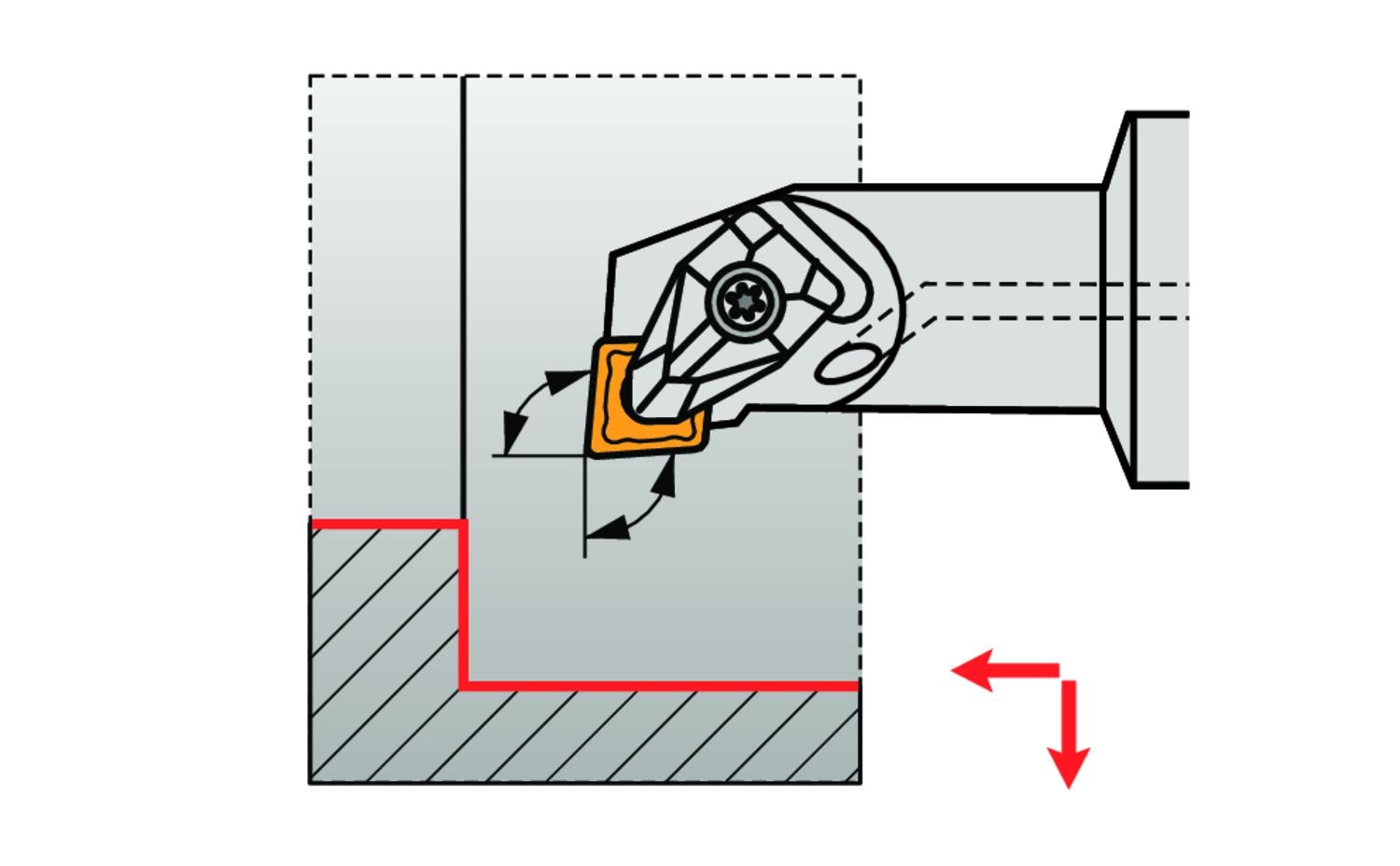

Sorvauspuomi kaksoiskiinnityksellä, joka pitää 80° rombimaisen negatiivisen kääntöterän, jonka sisähalkaisija on 12,7 mm, paksuus 4,76 mm (ISO-merkintä CN.. 1204..), vasen 95° sivuterä, siirretty varsi ISO 26623 (Polygonivarsiliitäntä) koko C4, 17 mm leveys ja 90 mm ulkonemispituus sisäiseen kopiosorvaukseen ja sisäiseen pituussorvaukseen olakkeella tai ilman

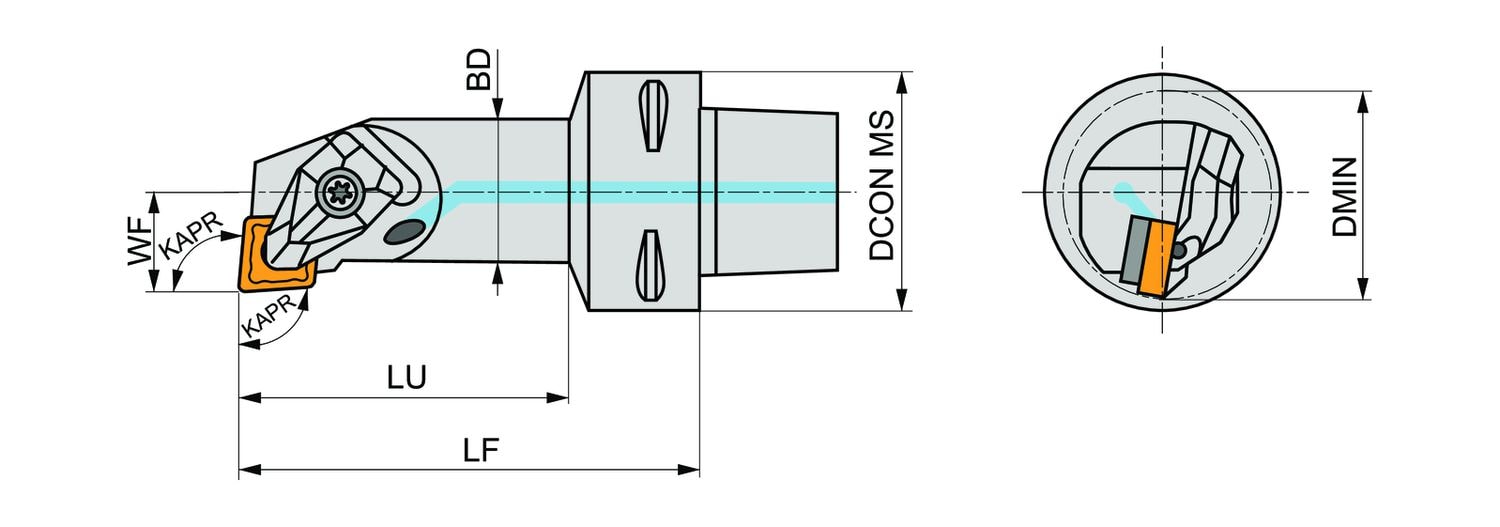

Tekniset tiedot
- Jyrsintäsuunta: Vasen
- Kiinnityskoodi (MTP): Järjestelmä D
- Jäähdytys (CSP): 1
- Kääntöterätyyppi: CN.. 1204..
- Liitännän halkaisija - millimetriä (DCON MS): 40
- Käyttöpituus (maks. suositeltu) - millimetriä (LU): 68
- Työkalun leikkuukulma (KAPR): 95
- Toiminnallinen pituus - millimetriä (LF): 90
- Kallistuskulma (LAMS): -12
- Työkalurungon halkaisija - desimaalituumaa (BD): 0,984
- Työkalurungon halkaisija - millimetriä (BD): 25
- Toiminnallinen leveys - millimetriä (WF): 17
- Ortogonaalinen lastuamisnurkka (GAMO): -6
- Pienin reikähalkaisija - millimetriä (DMIN): 32
