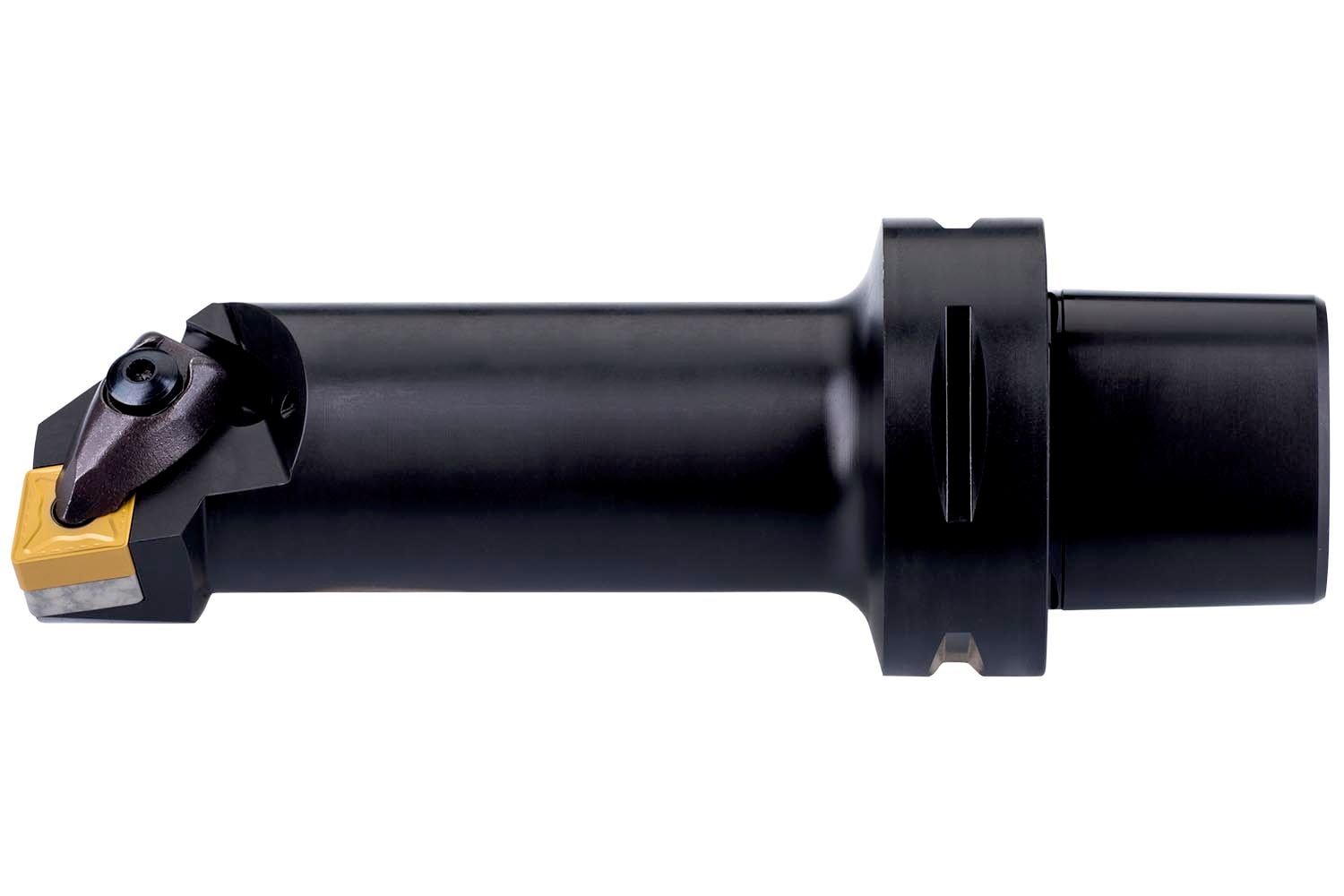

Pramet sorvausterän pidin ISO D C8-DCLNR-55080-19, polygonikiinnityksellä
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkopuolinen.
339,46 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Tilaustuote (arv.toim. 5-7 pvä)
Ei rahtikuluja
Tuotetiedot:
- Sorvauksen tyyppi:ISO-sorvaus
- Jäähdytysaukko:Kyllä
- Indexable insert size:19
- Kiinnityksen tyyppikoodi:System D
- Pyörimissuunta:Oikea
- Coupling diameter:80 mm
- Kallistuskulma:-6 °
- Ortogonaalinen lastinkulma:-6 °
- Reiän halkaisija:100 mm
- Reikähalkaisija kohtisuoraan, min:250 mm
- Toiminnallinen pituus:80 mm
- Toiminnallinen leveys:55 mm
- Pakkauskoko:1 kpl
- Tuotenumero: 4000106402
- Valmistajan numero: C8-DCLNR-55080-19
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
Tuotekuvaus
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkoinen.

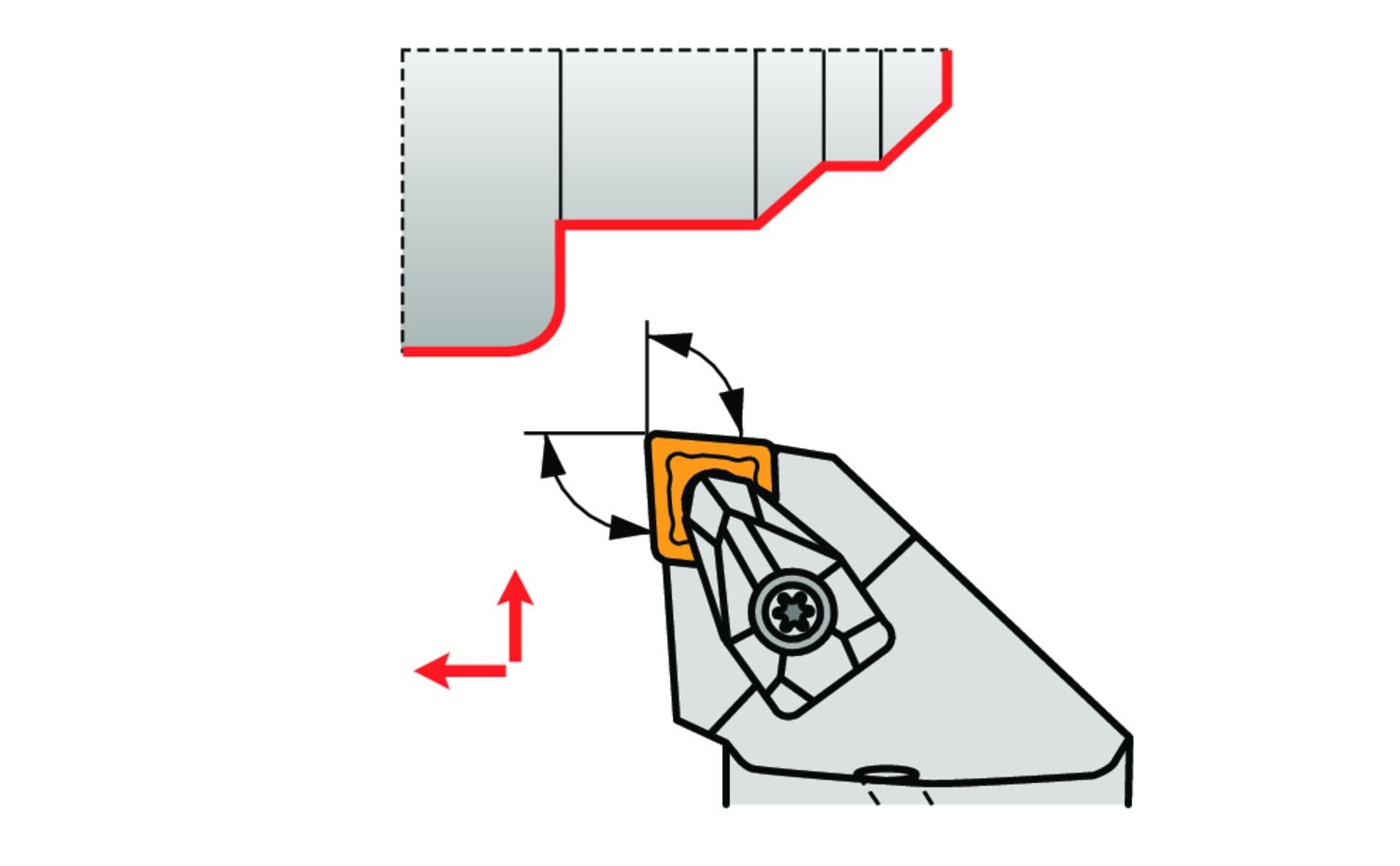

Sorvausterän pidin kaksoiskiinnityksellä 80° rombiselle negatiiviselle vääntökärjelle, jonka sisähalkaisija on 19,05 mm, paksuus 6,35 mm (ISO-merkintä CN.. 1906..), oikeanpuoleinen 95° sivuleikkaus, siirretty varsi ISO 26623 (Polygon Varsi) koko C8, 55 mm leveys ja 80 mm ulkonemispituus pitkittäissorvaukseen, päätypintojen sorvaukseen olakkeella tai ilman.
Tekniset tiedot
- Jyrsintäsuunta: Oikea
- Kiinnityskoodi (MTP): Järjestelmä D
- Jäähdytys (CSP): 1
- Vääntökärjen tyyppi: CN.. 1906..
- Kytkentähalkaisija - millimetriä (DCON MS): 80
- Työkalun leikkuukulma (KAPR): 95
- Toiminnallinen pituus - millimetriä (LF): 80
- Kallistuskulma (LAMS): -6
- Toiminnallinen leveys - millimetriä (WF): 55
- Ortogonaalinen lastuamisnurkka (GAMO): -6
- Pienin reikähalkasija (suorakulmainen) - millimetriä (DMINP): 250
- Pienin reikähalkasija - millimetriä (DMIN): 100
