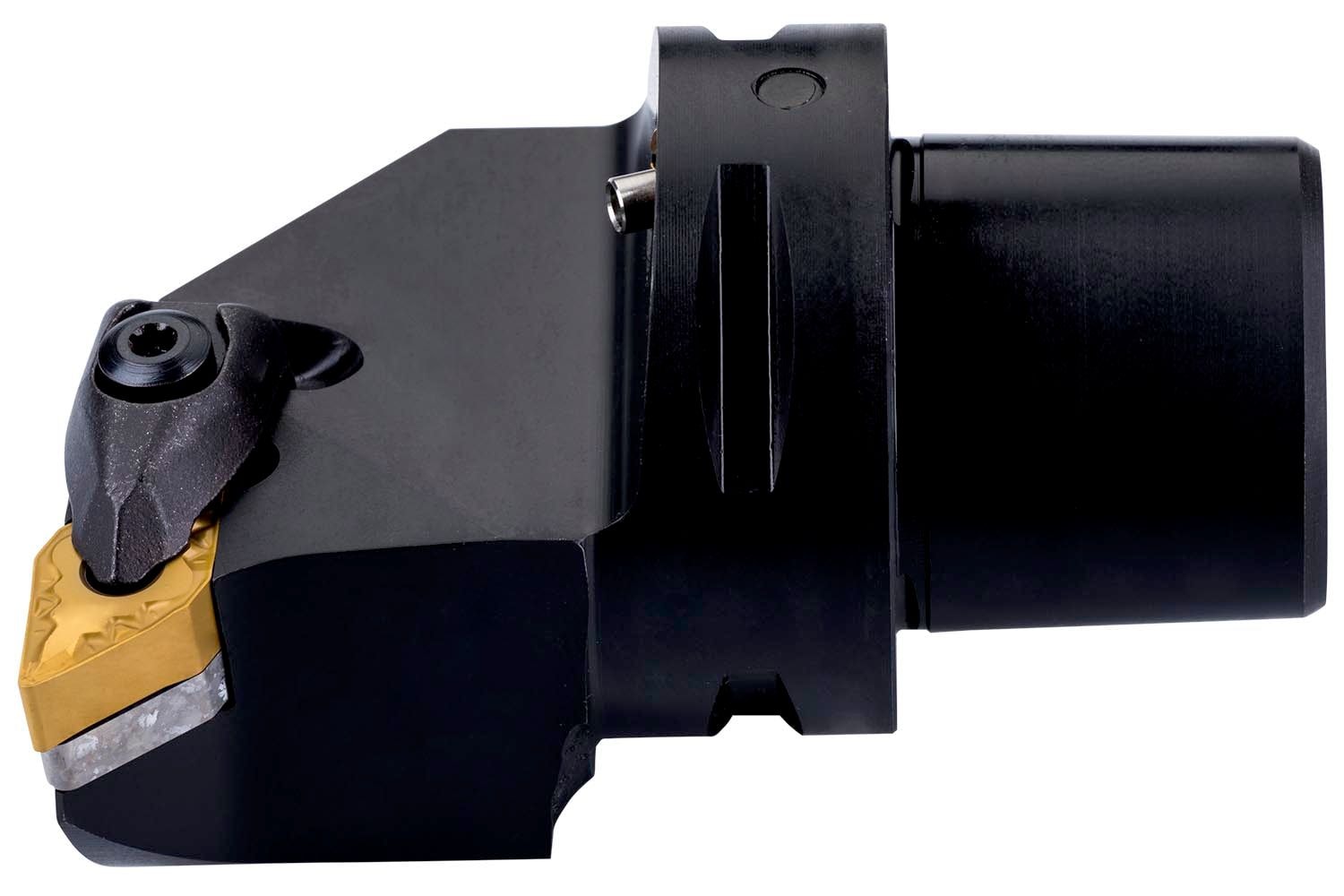

Pramet sorvausterän pidin ISO D C6-DDUNR-45065-15, polygonikiinnityksellä
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkopuolinen.
312,66 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Tilaustuote (arv.toim. 5-7 pvä)
Ei rahtikuluja
Tuotetiedot:
- Sorvauksen tyyppi:ISO-sorvaus
- Jäähdytysaukko:Kyllä
- Indexable insert size:15
- Kiinnityksen tyyppikoodi:System D
- Pyörimissuunta:Oikea
- Coupling diameter:63 mm
- Kallistuskulma:-7 °
- Ortogonaalinen lastinkulma:-6 °
- Reiän halkaisija:110 mm
- Reikähalkaisija kohtisuoraan, min:190 mm
- Toiminnallinen pituus:65 mm
- Toiminnallinen leveys:45 mm
- Pakkauskoko:1 kpl
- Tuotenumero: 4000106422
- Valmistajan numero: C6-DDUNR-45065-15
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
Tuotekuvaus
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkoinen.

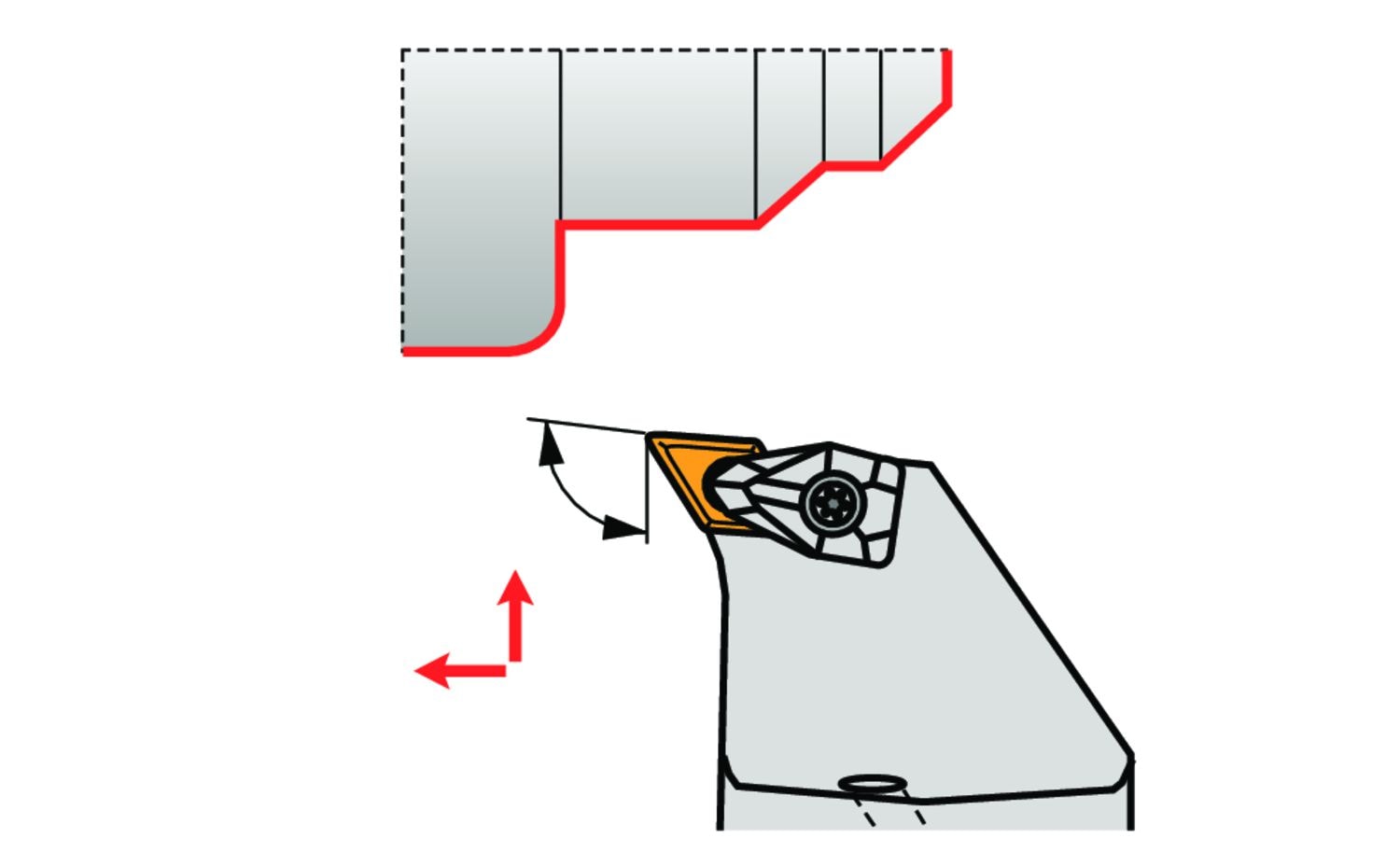

Sorvausterän pidin kaksoiskiinnityksellä 55° rombiselle negatiiviselle vaihtoterälle, jonka sisähalkaisija on 12,7 mm, paksuus 6,35 mm (ISO-merkintä DN.. 1506..), oikea 93° pääterä, siirretty varsi ISO 26623 (Polygon Varsi) koko C6, 45 mm leveys ja 65 mm ulkonemispituus pääsorvaukseen olakkeella tai ilman

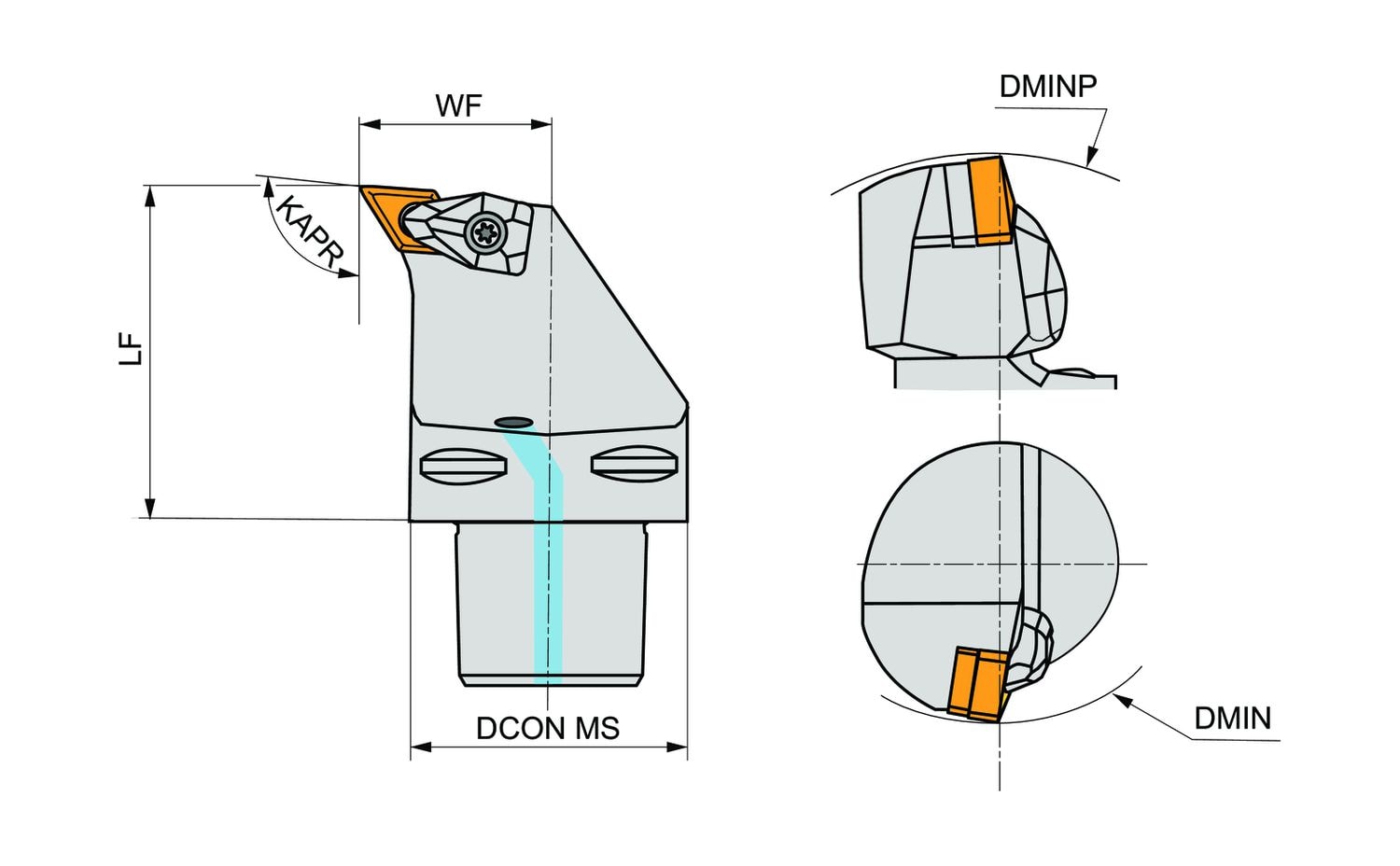

Tekniset tiedot
- Jyrsintäsuunta: Oikea
- Kiinnityskoodi (MTP): Järjestelmä D
- Jäähdytys (CSP): 1
- Vaihtoterätyyppi: DN.. 1506..
- Kytkentähalkaisija - millimetriä (DCON MS): 63
- Työkalun leikkuukulma (KAPR): 93
- Toiminnallinen pituus - millimetriä (LF): 65
- Kallistuskulma (LAMS): -7
- Toiminnallinen leveys - millimetriä (WF): 45
- Ortogonaalinen lastuamisnurkka (GAMO): -6
- Pienin reikäkoko (kohtisuora) - millimetriä (DMINP): 190
- Pienin reikäkoko - millimetriä (DMIN): 110
