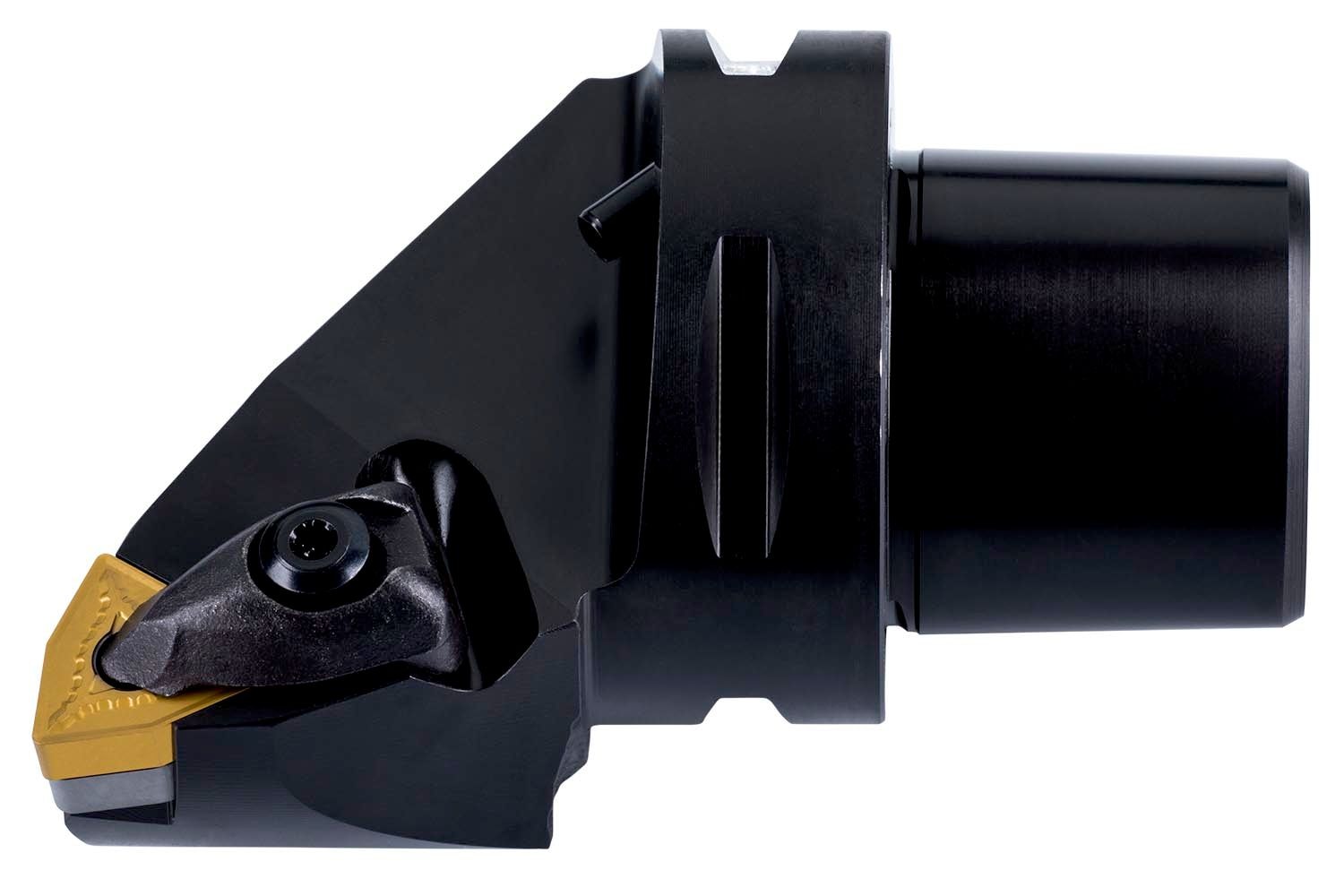

Pramet sorvausterän pidin ISO D C5-DWLNR-35060-08, polygonikiinnityksellä
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkopuolinen.
326,71 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Varastossa - Lähetetään 5-7 arkipäivän kuluessa
Ei rahtikuluja
Tuotetiedot
- Sorvauksen tyyppi:ISO-sorvaus
- Tuoteperhe:C.-DWLN(RL) EXT
- Jäähdytysaukko:Kyllä
- Kääntöterän koko:08
- Kiinnityksen tyyppikoodi:System D
- Pyörimissuunta:Oikea
- Liitoksen halkaisija:50 mm
- Kallistuskulma:-6 °
- Ortogonaalinen lastinkulma:-6 °
- Reiän halkaisija:110 mm
- Reikähalkaisija kohtisuoraan, min:165 mm
- Toiminnallinen pituus:60 mm
- Toiminnallinen leveys:35 mm
- Pakkauskoko:1 kpl
Tuotekuvaus
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkoinen.

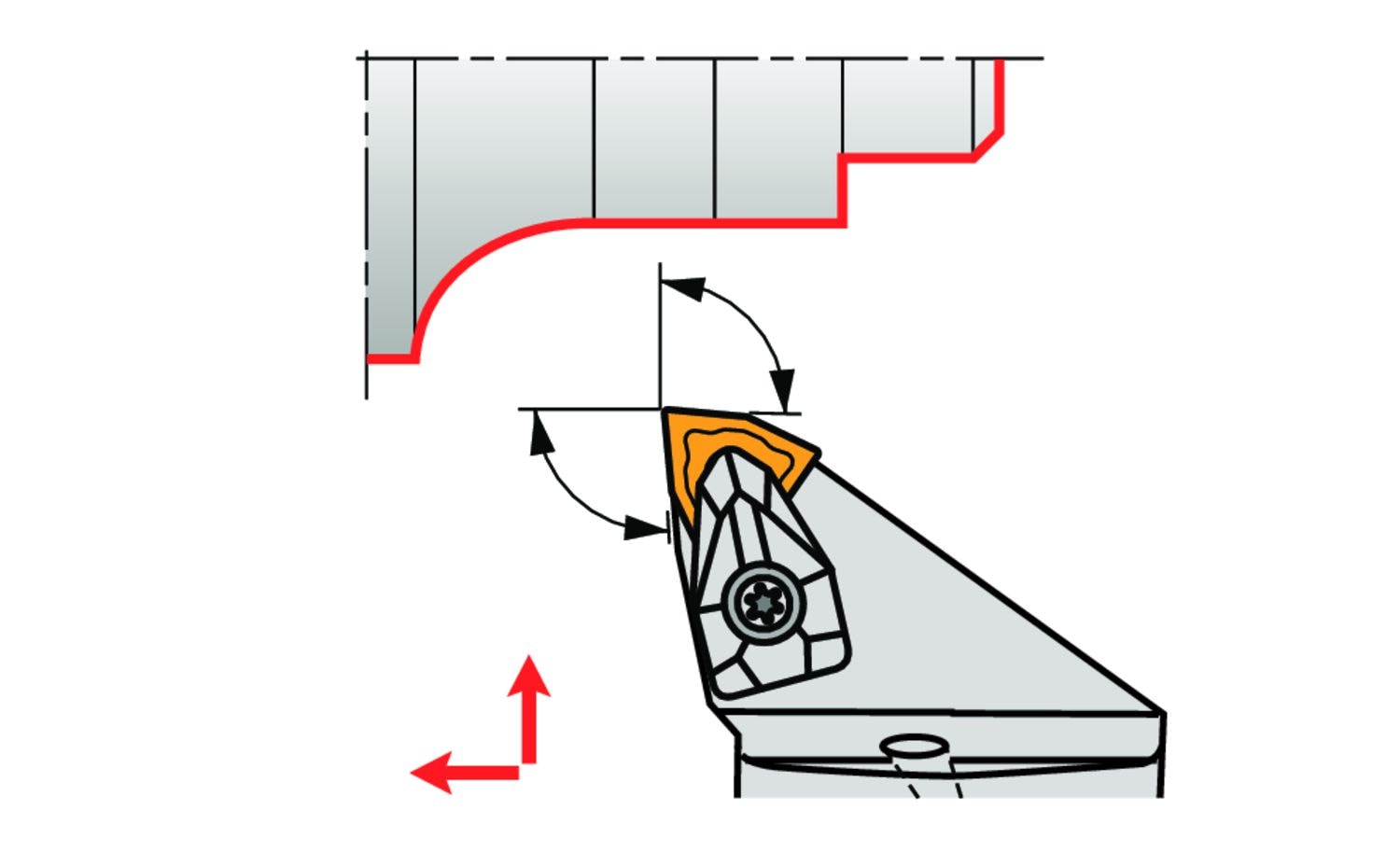

Sorvausterän pidin kaksoiskiinnityksellä, joka pitää 80° trigon negatiivisen väännön, jonka sisähalkaisija on 12,7 mm, paksuus 4,76 mm (ISO-merkintä WN.. 0804.. ), oikea 95° sivuleikkaus, siirretty varsi ISO 26623 (Polygon Varsi) koko C5, 35 mm leveys ja 60 mm ulkonemispituus pitkittäissorvaukseen, päätypintojen sorvaukseen olakkeella tai ilman ja päätypintojen sorvaukseen olakkeella tai ilman

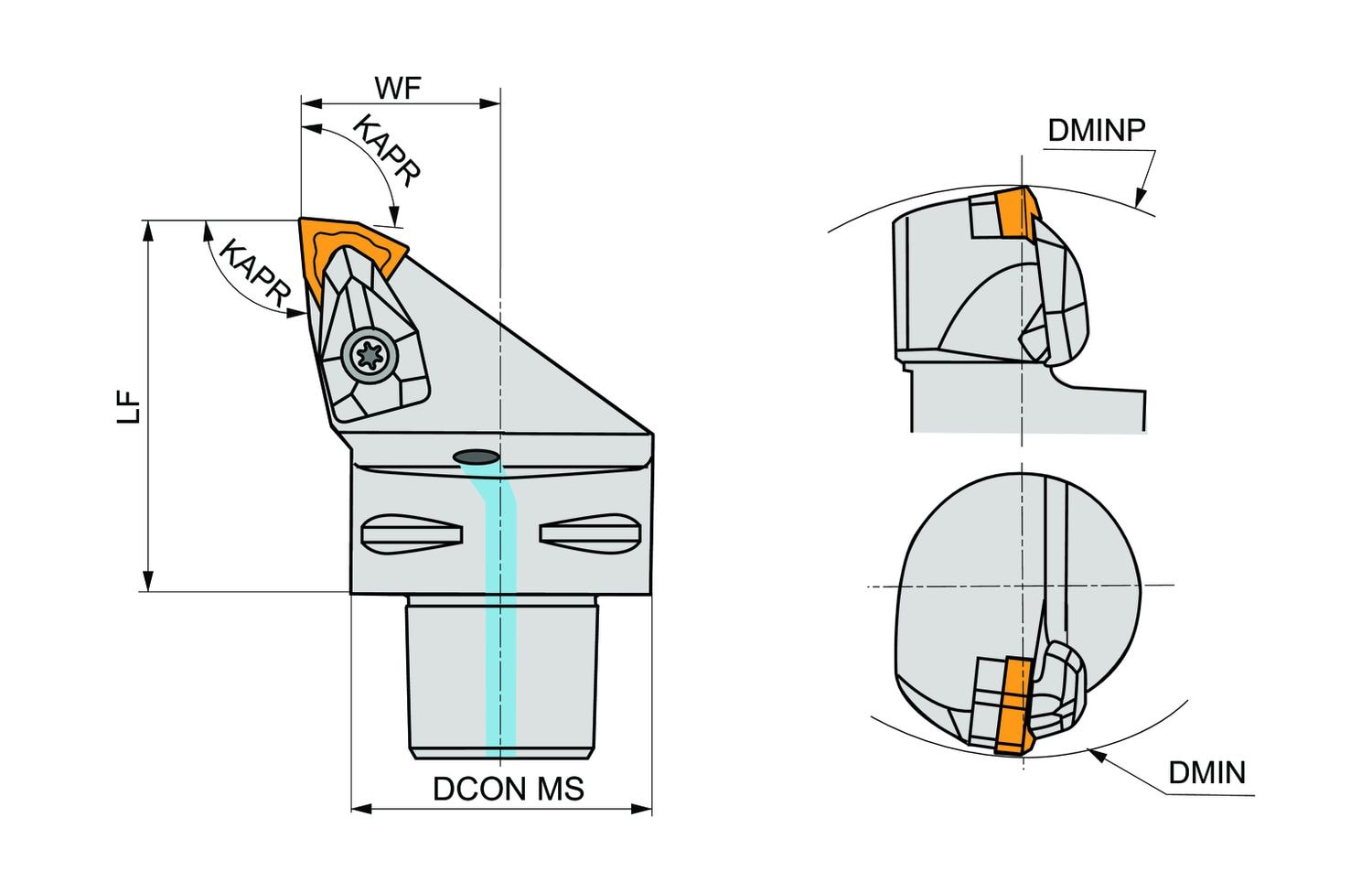

Tekniset tiedot
- Jyrsintäsuunta: Oikea
- Kiinnityskoodi (MTP): Järjestelmä D
- Jäähdytys (CSP): 1
- Kääntöterätyyppi: WN.. 0804..
- Kytkentähalkaisija - millimetriä (DCON MS): 50
- Työkalun leikkuukulma (KAPR): 95
- Toiminnallinen pituus - millimetriä (LF): 60
- Kallistuskulma (LAMS): -6
- Toiminnallinen leveys - millimetriä (WF): 35
- Ortogonaalinen lastuamisnurkka (GAMO): -6
- Pienin reiän halkaisija (kohtisuora) - millimetriä (DMINP): 165
- Pienin reiän halkaisija - millimetriä (DMIN): 110
Arvostelut
- Tuotenumero: 4000106435
- Valmistajan numero: C5-DWLNR-35060-08
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
