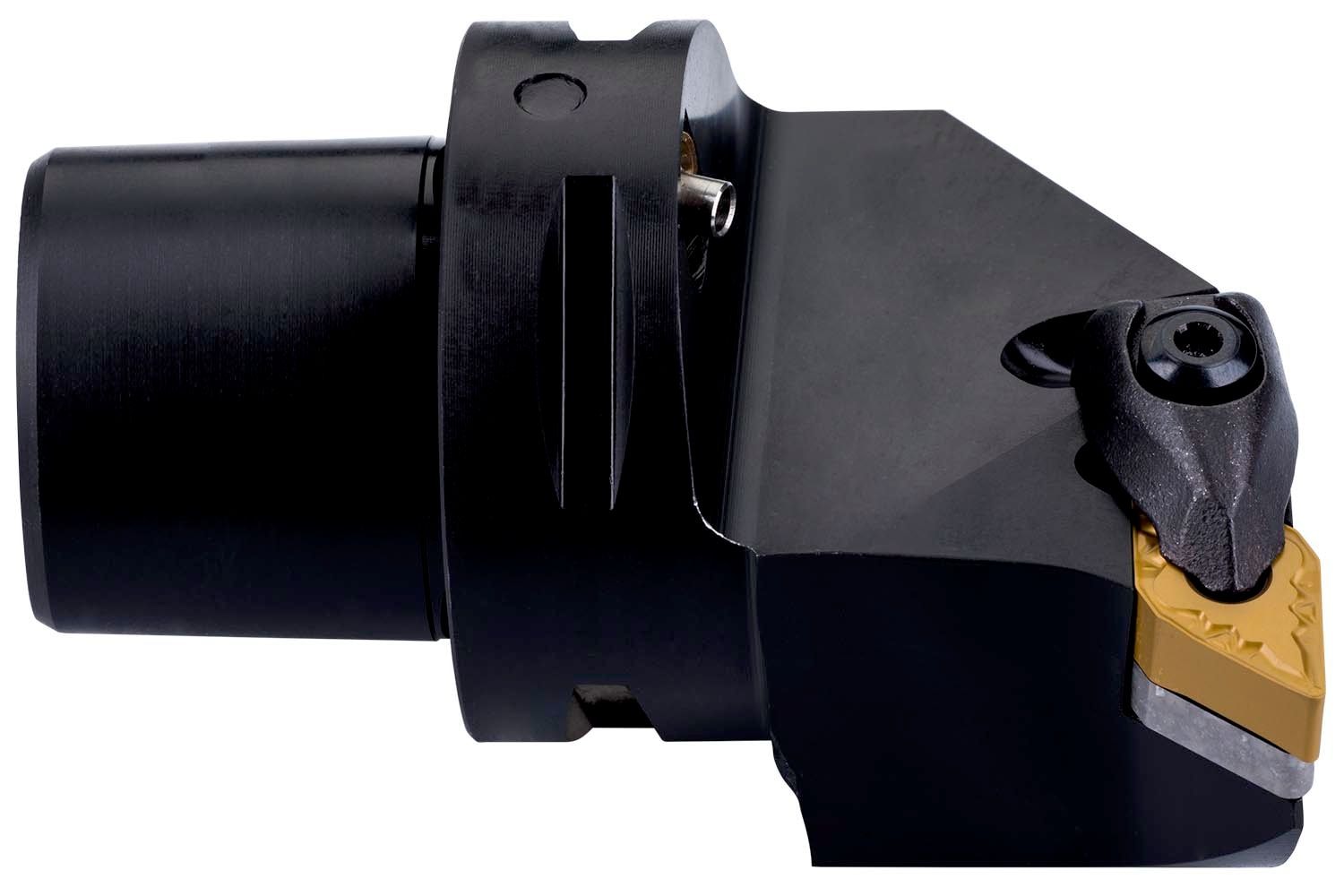

Pramet sorvausterän pidin ISO D C5-DDUNL-35060-15, polygonikiinnityksellä
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkopuolinen.
276,91 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Tilaustuote (arv.toim. 5-7 pvä)
Ei rahtikuluja
Tuotetiedot:
- Sorvauksen tyyppi:ISO-sorvaus
- Jäähdytysaukko:Kyllä
- Indexable insert size:15
- Kiinnityksen tyyppikoodi:System D
- Pyörimissuunta:Vasen
- Coupling diameter:50 mm
- Kallistuskulma:-7 °
- Ortogonaalinen lastinkulma:-6 °
- Reiän halkaisija:110 mm
- Reikähalkaisija kohtisuoraan, min:165 mm
- Toiminnallinen pituus:60 mm
- Toiminnallinen leveys:35 mm
- Pakkauskoko:1 kpl
- Tuotenumero: 4000106420
- Valmistajan numero: C5-DDUNL-35060-15
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
Tuotekuvaus
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkopuolinen.

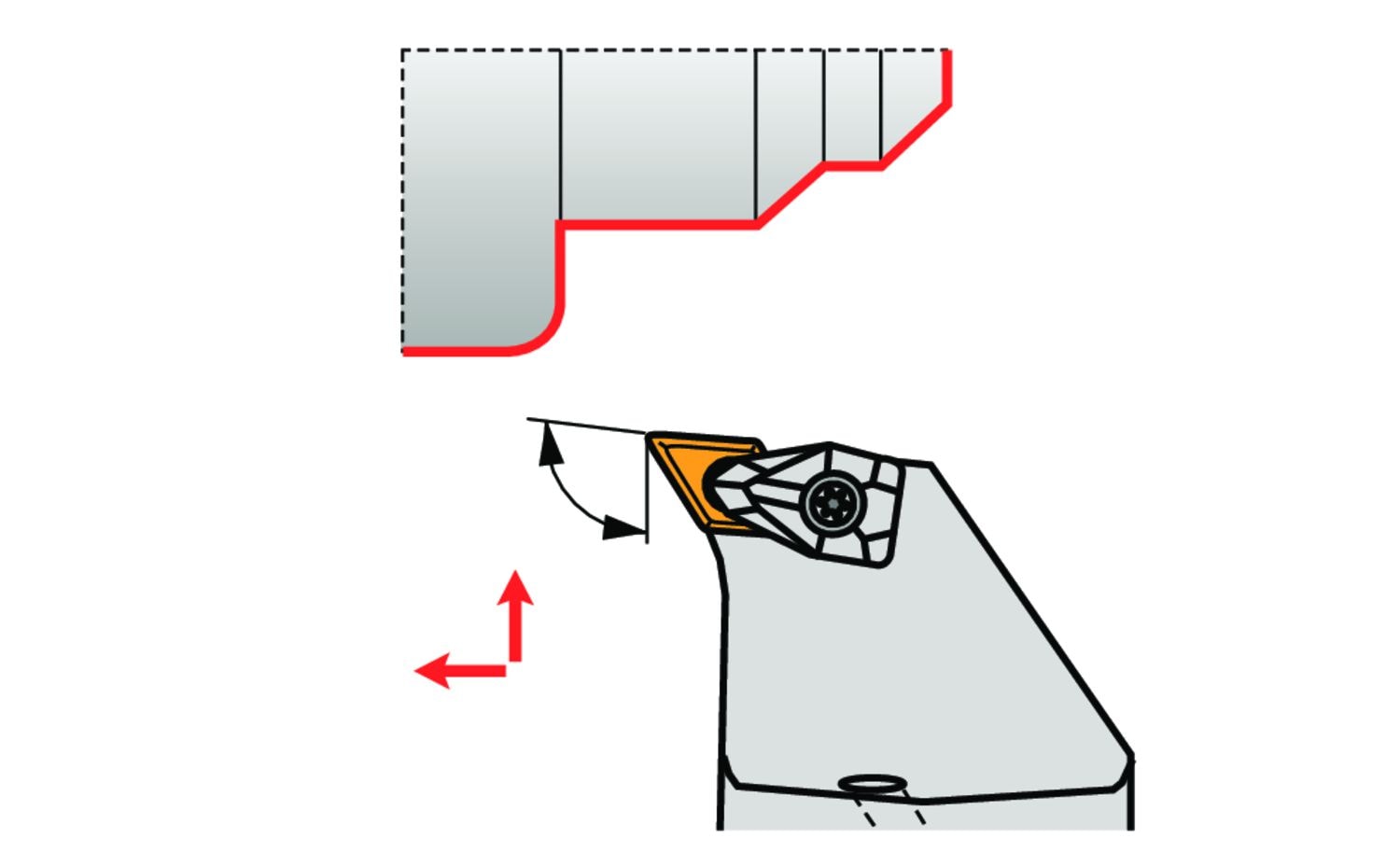

Sorvausterän pidin kaksoiskiinnityksellä 55° rombiselle negatiiviselle vääntökärjelle, jonka sisähalkaisija on 12,7 mm, paksuus 6,35 mm (ISO-merkintä DN.. 1506..), vasen 93° pääterä, siirretty varsi ISO 26623 (Polygonivarsiliitäntä) koko C5, 35 mm leveys ja 60 mm ulkonemispituus pääsorvaukseen olakkeella tai ilman

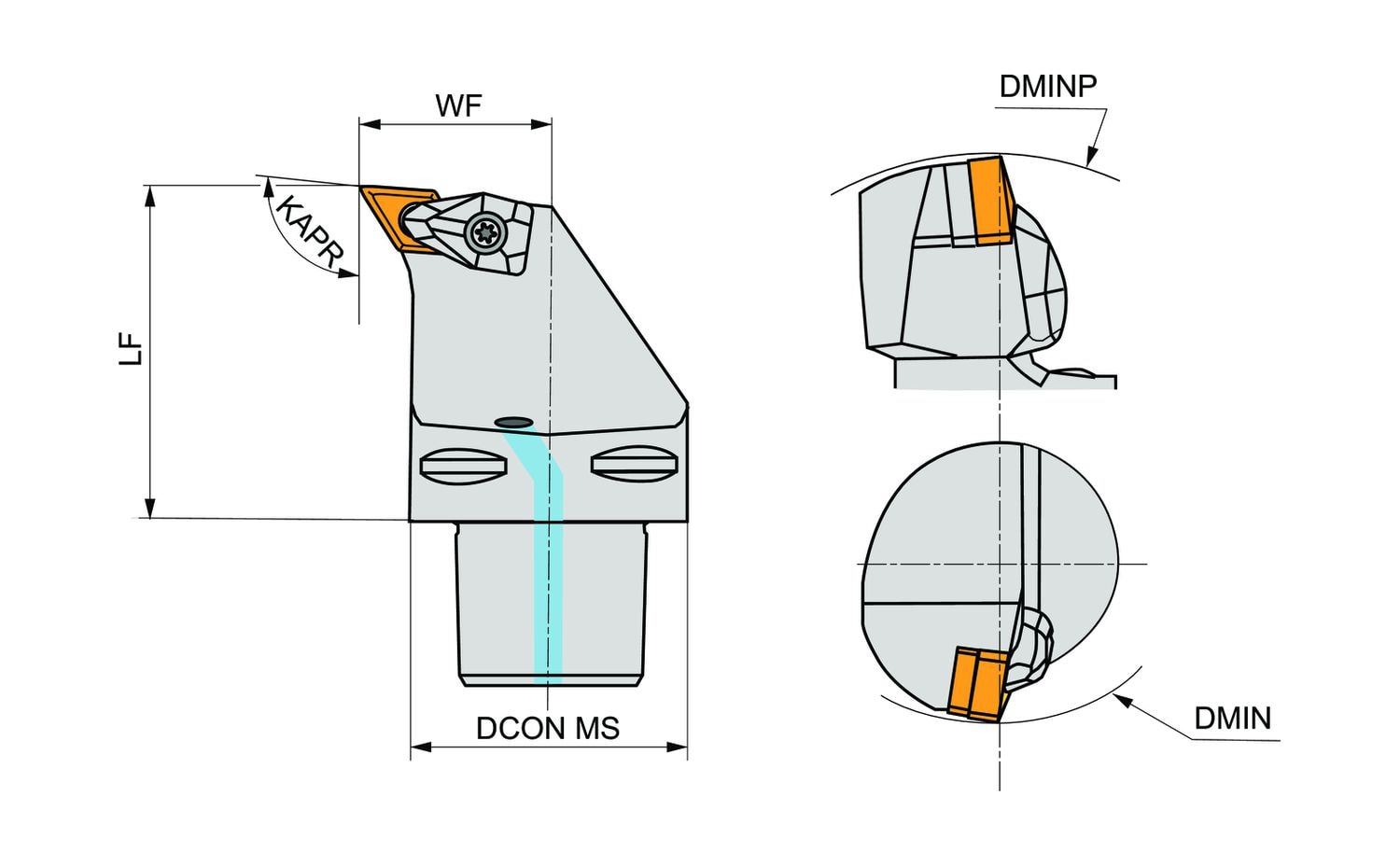

Tekniset tiedot
- Jyrsintäsuunta: Vasen
- Kiinnityskoodi (MTP): Järjestelmä D
- Jäähdytys (CSP): 1
- Vääntökärjen tyyppi: DN.. 1506..
- Liitäntähalkaisija - millimetriä (DCON MS): 50
- Työkalun leikkuukulma (KAPR): 93
- Toiminnallinen pituus - millimetriä (LF): 60
- Kallistuskulma (LAMS): -7
- Toiminnallinen leveys - millimetriä (WF): 35
- Ortogonaalinen lastuamisnurkka (GAMO): -6
- Pienin reikäkoko (kohtisuora) - millimetriä (DMINP): 165
- Pienin reikäkoko - millimetriä (DMIN): 110
