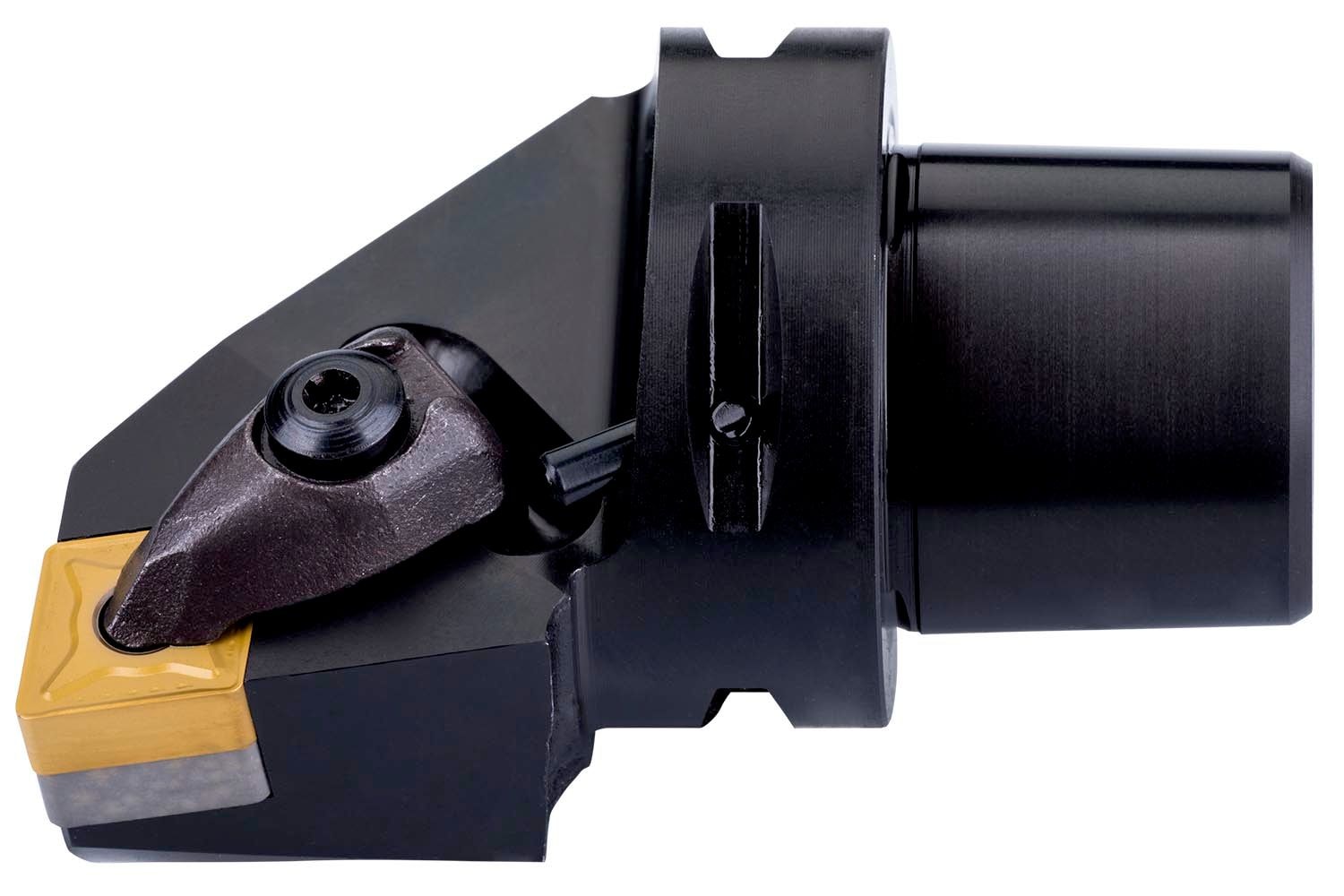

Pramet sorvausterän pidin ISO D C5-DCLNR-35060-16, polygonikiinnityksellä
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkopuolinen.
276,91 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Verkkokaupan varasto - Loppu varastosta
Ei rahtikuluja
Tuotetiedot:
- Sorvauksen tyyppi:ISO-sorvaus
- Jäähdytysaukko:Kyllä
- Indexable insert size:16
- Kiinnityksen tyyppikoodi:System D
- Pyörimissuunta:Oikea
- Coupling diameter:50 mm
- Kallistuskulma:-6 °
- Ortogonaalinen lastinkulma:-6 °
- Reiän halkaisija:125 mm
- Reikähalkaisija kohtisuoraan, min:165 mm
- Toiminnallinen pituus:60 mm
- Toiminnallinen leveys:35 mm
- Pakkauskoko:1 kpl
- Tuotenumero: 4000106393
- Valmistajan numero: C5-DCLNR-35060-16
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
Tuotekuvaus
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkoinen.

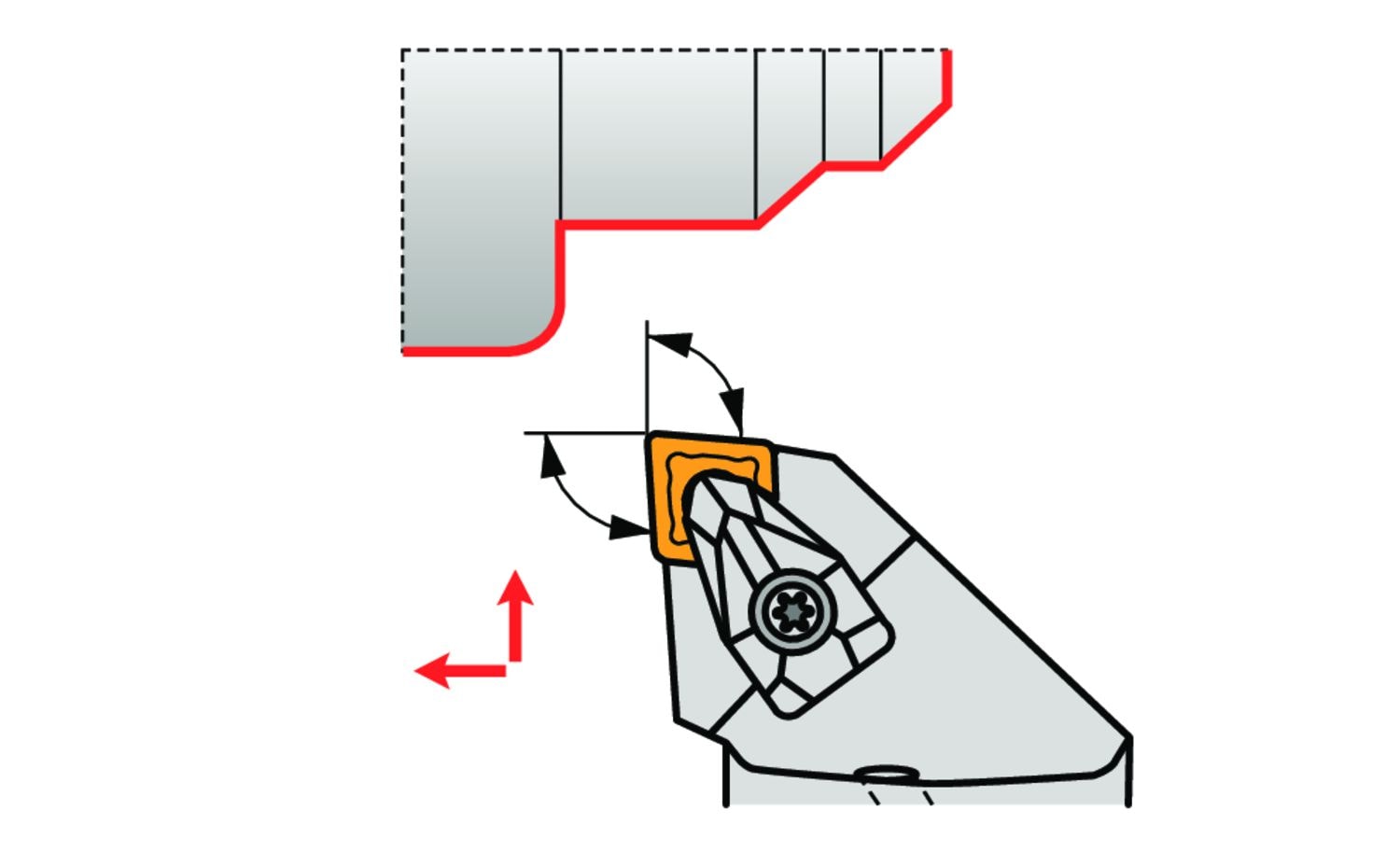

Sorvausterän pidin kaksoiskiinnityksellä 80° rombiselle negatiiviselle vaihtoterälle, jonka sisähalkaisija on 15,575 mm, paksuus 6,35 mm (ISO-merkintä CN.. 1606..), oikea 95° sivuterä, siirretty varsi ISO 26623 (Polygonivarsiliitäntä) koko C5, 35 mm leveys ja 60 mm ulkonemispituus pitkittäissorvaukseen, päätypintojen sorvaukseen olakkeella tai ilman ja päätypintojen sorvaukseen olakkeella tai ilman

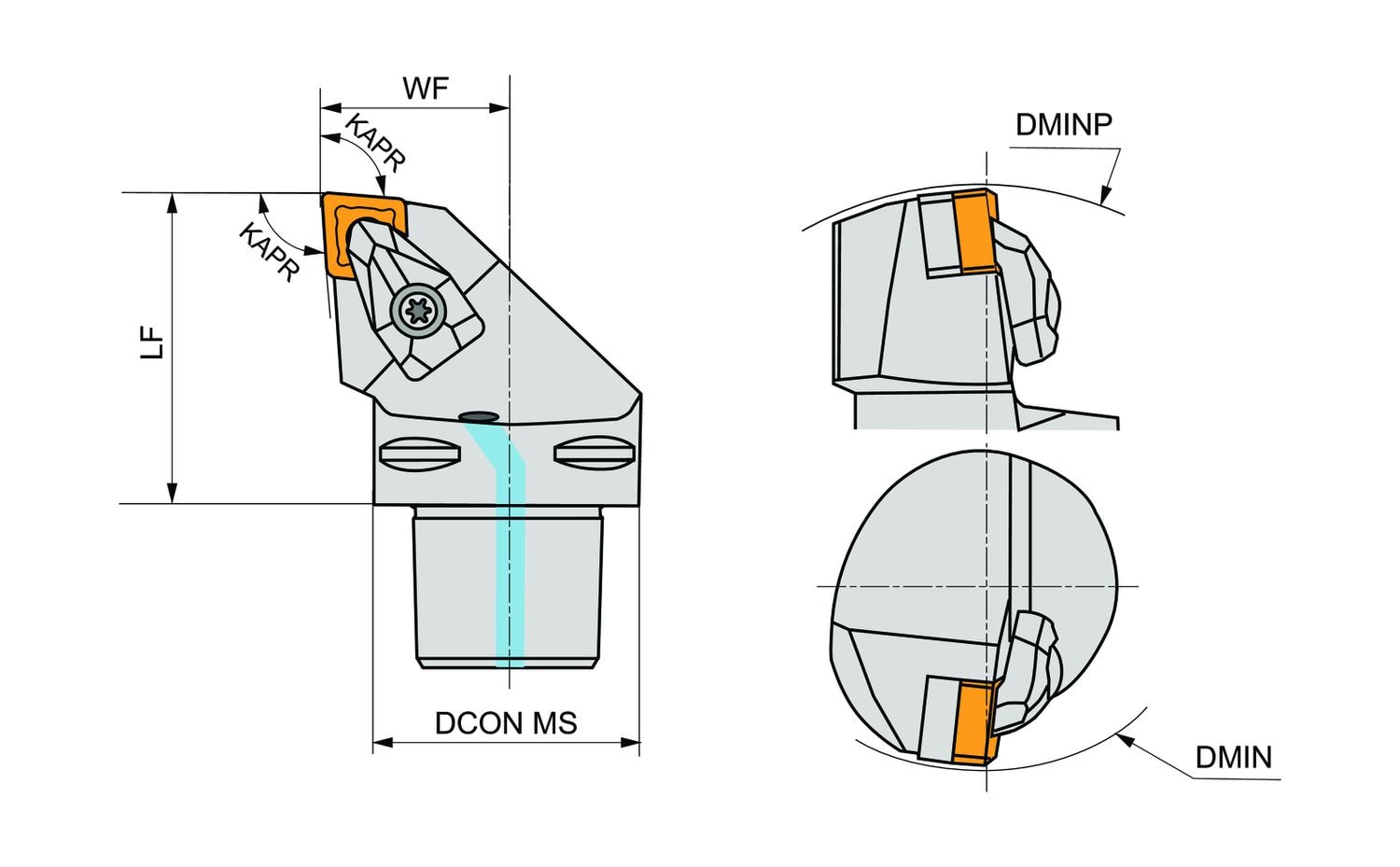

Tekniset tiedot
- Jyrsintäsuunta: Oikea
- Kiinnityskoodi (MTP): Järjestelmä D
- Jäähdytys (CSP): 1
- Vaihtoterätyyppi: CN.. 1606..
- Liitäntähalkaisija - millimetriä (DCON MS): 50
- Työkalun leikkuukulma (KAPR): 95
- Toiminnallinen pituus - millimetriä (LF): 60
- Kallistuskulma (LAMS): -6
- Toiminnallinen leveys - millimetriä (WF): 35
- Ortogonaalinen lastuamisnurkka (GAMO): -6
- Pienin reikäkoko (kohtisuora) - millimetriä (DMINP): 165
- Pienin reikäkoko - millimetriä (DMIN): 125
