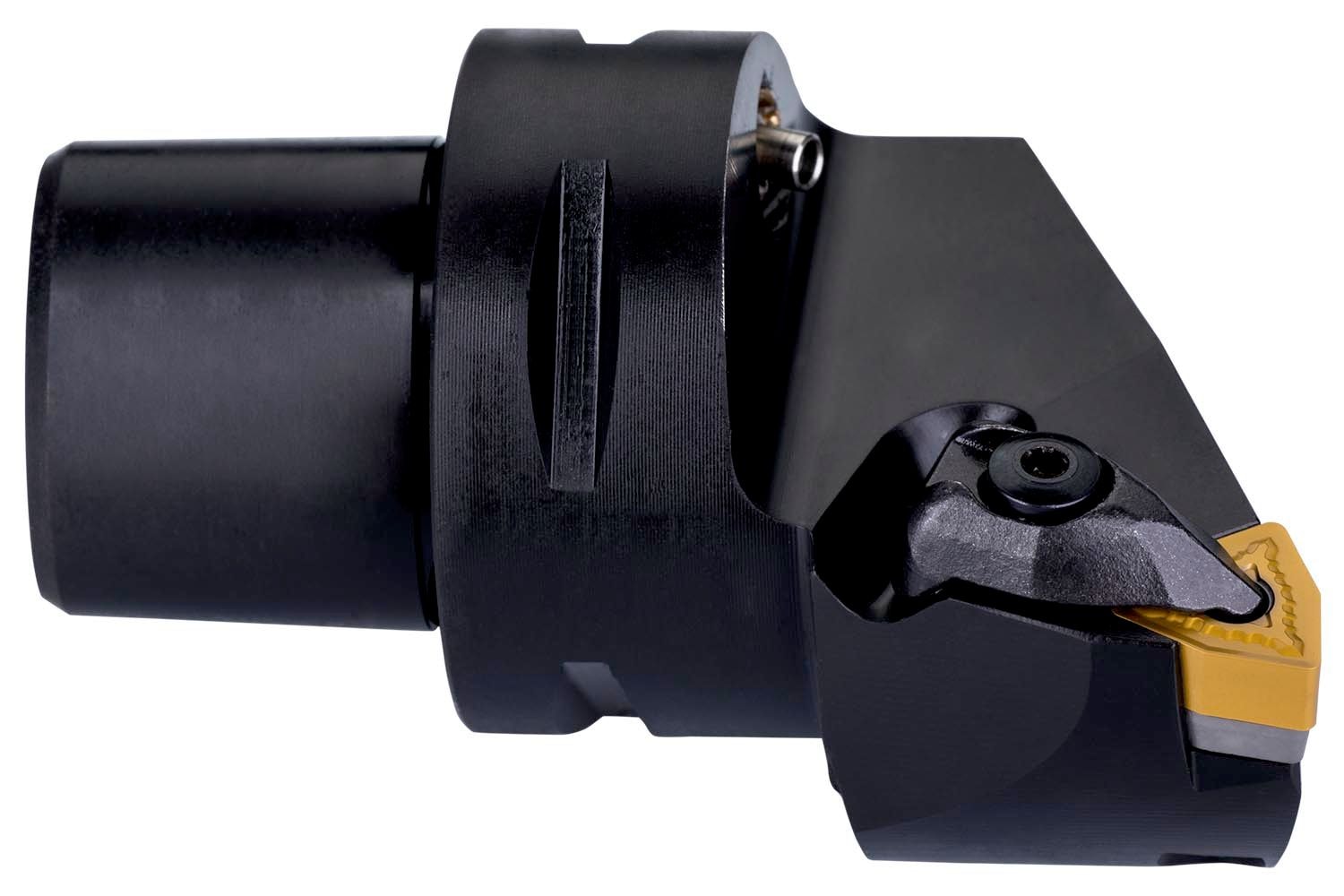

Pramet sorvausterän pidin ISO D C4-DWLNL-27050-06, polygonikiinnityksellä
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkopuolinen.
241,17 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Verkkokaupan varasto - Loppu varastosta
Ei rahtikuluja
Tuotetiedot:
- Sorvauksen tyyppi:ISO-sorvaus
- Jäähdytysaukko:Kyllä
- Indexable insert size:06
- Kiinnityksen tyyppikoodi:System D
- Pyörimissuunta:Vasen
- Coupling diameter:40 mm
- Kallistuskulma:-6 °
- Ortogonaalinen lastinkulma:-6 °
- Reiän halkaisija:60 mm
- Reikähalkaisija kohtisuoraan, min:140 mm
- Toiminnallinen pituus:50 mm
- Toiminnallinen leveys:27 mm
- Pakkauskoko:1 kpl
- Tuotenumero: 4000106430
- Valmistajan numero: C4-DWLNL-27050-06
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
Tuotekuvaus
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkoinen.
Sorvausterän pidin kaksoiskiinnityksellä 80° trigon negatiiviselle vaihtoterälle, jonka sisähalkaisija on 9,525 mm ja paksuus 4,76 mm (ISO-merkintä WN.. 0604.. ), vasen 95° sivuterä, siirretty varsi ISO 26623 (Polygon Varsi-liitäntä) koko C4, 27 mm leveys ja 50 mm ulkonemispituus pitkittäissorvaukseen, päätypintojen sorvaukseen olakkeella tai ilman ja päätypintojen sorvaukseen olakkeella tai ilman

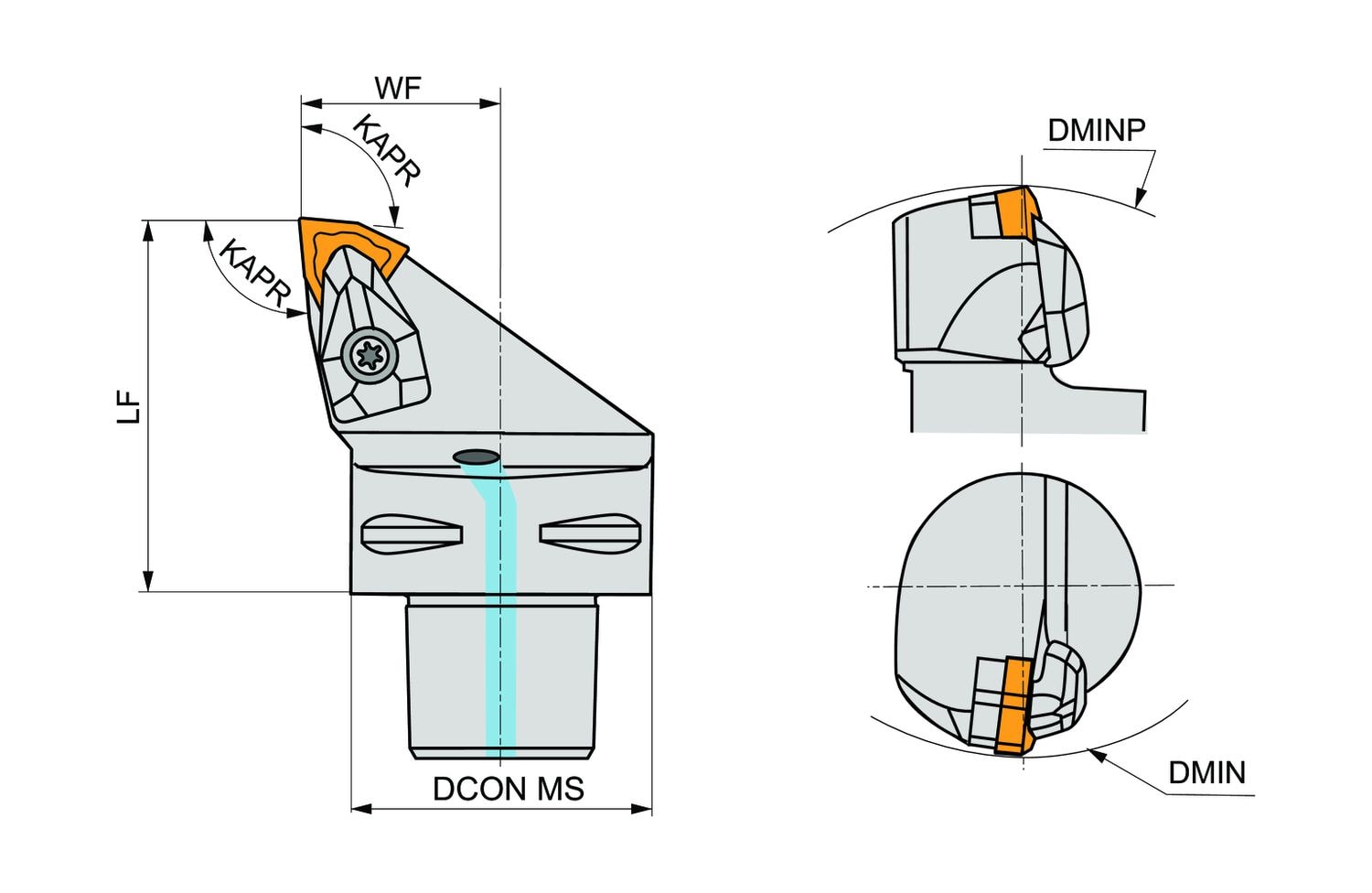

Tekniset tiedot
- Jyrsintäsuunta: Vasen
- Kiinnityskoodi (MTP): Järjestelmä D
- Jäähdytys (CSP): 1
- Vaihtoterätyyppi: WN.. 0604..
- Liitäntähalkaisija - millimetriä (DCON MS): 40
- Työkalun leikkuukulma (KAPR): 95
- Toiminnallinen pituus - millimetriä (LF): 50
- Kallistuskulma (LAMS): -6
- Toiminnallinen leveys - millimetriä (WF): 27
- Ortogonaalinen lastuamisnurkka (GAMO): -6
- Pienin reikähalkasija (kohtisuora) - millimetriä (DMINP): 140
- Pienin reikähalkasija - millimetriä (DMIN): 60
