Pramet sorvausterän pidin ISO D C3-DCLNR-22045-12, polygonikiinnityksellä
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkopuolinen.
241,17 €
Tämän tuotteen voi ostaa vain 1 kpl:n erissä
Tilaustuote (arv.toim. 5-7 pvä)
Ei rahtikuluja
Tuotetiedot:
- Sorvauksen tyyppi:ISO-sorvaus
- Jäähdytysaukko:Kyllä
- Indexable insert size:12
- Kiinnityksen tyyppikoodi:System D
- Pyörimissuunta:Oikea
- Coupling diameter:32 mm
- Kallistuskulma:-6 °
- Ortogonaalinen lastinkulma:-6 °
- Reiän halkaisija:60 mm
- Reikähalkaisija kohtisuoraan, min:121 mm
- Toiminnallinen pituus:45 mm
- Toiminnallinen leveys:22 mm
- Pakkauskoko:1 kpl
- Tuotenumero: 4000106385
- Valmistajan numero: C3-DCLNR-22045-12
- Tuotemerkki: Pramet
- Tuoteryhmä: Katkaisulehdet, puomit & sorvauspitimet
Tuotekuvaus
Sorvausterän pidin polygonikiinnityksellä ISO D – ulkopuolinen.

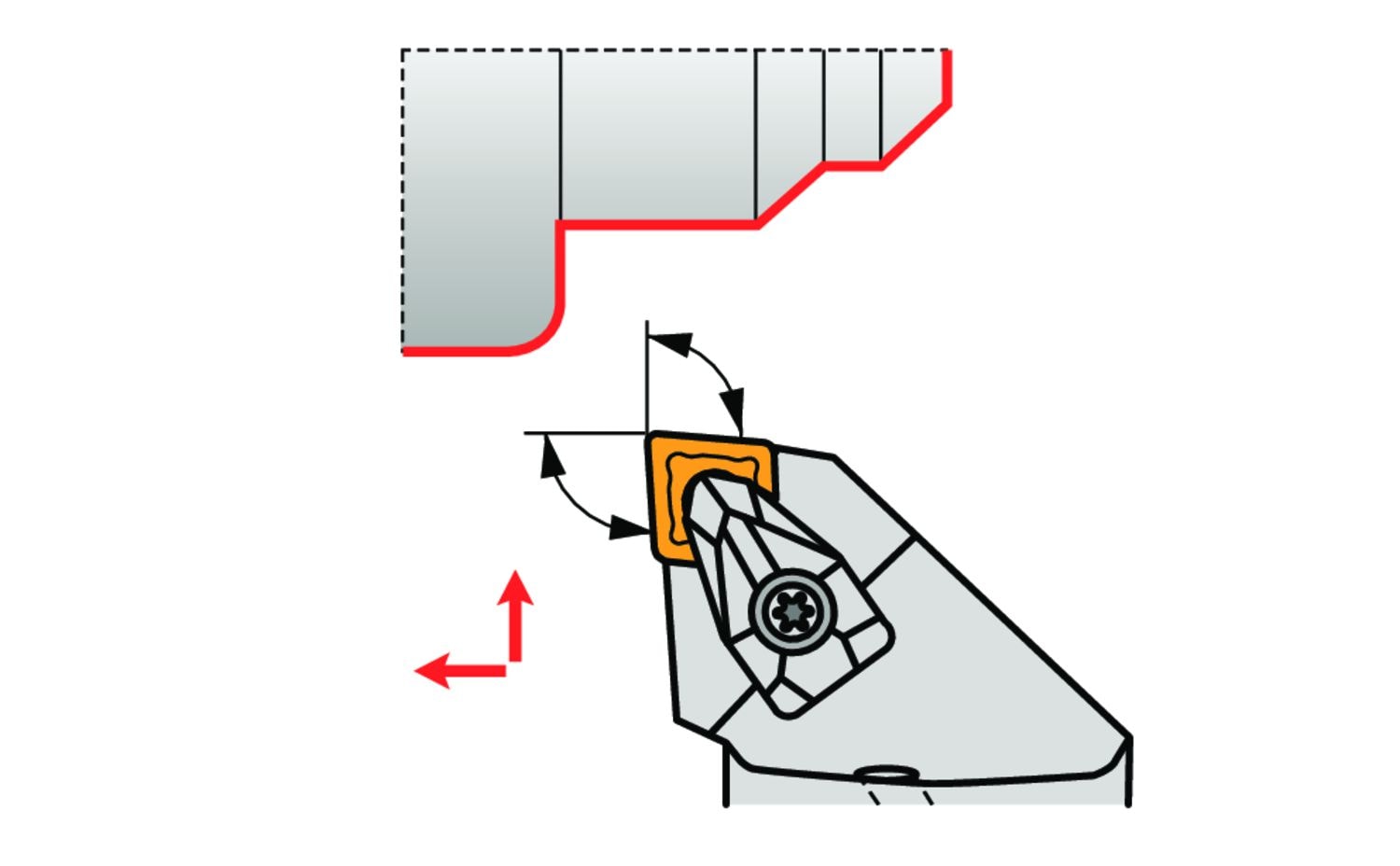

Sorvausterän pidin kaksoiskiinnityksellä 80° rombiselle negatiiviselle väänninkärjelle, jonka sisähalkaisija on 12,7 mm, paksuus 4,76 mm (ISO-merkintä CN.. 1204.. ), oikea 95° sivuleikkaus, siirretty varsi ISO 26623 (Polygon Varsi-liitäntä) koko C3, 22 mm leveys ja 45 mm ulkonemispituus pitkittäissorvaukseen, päätypintojen sorvaukseen olakkeella tai ilman ja päätypintojen sorvaukseen olakkeella tai ilman

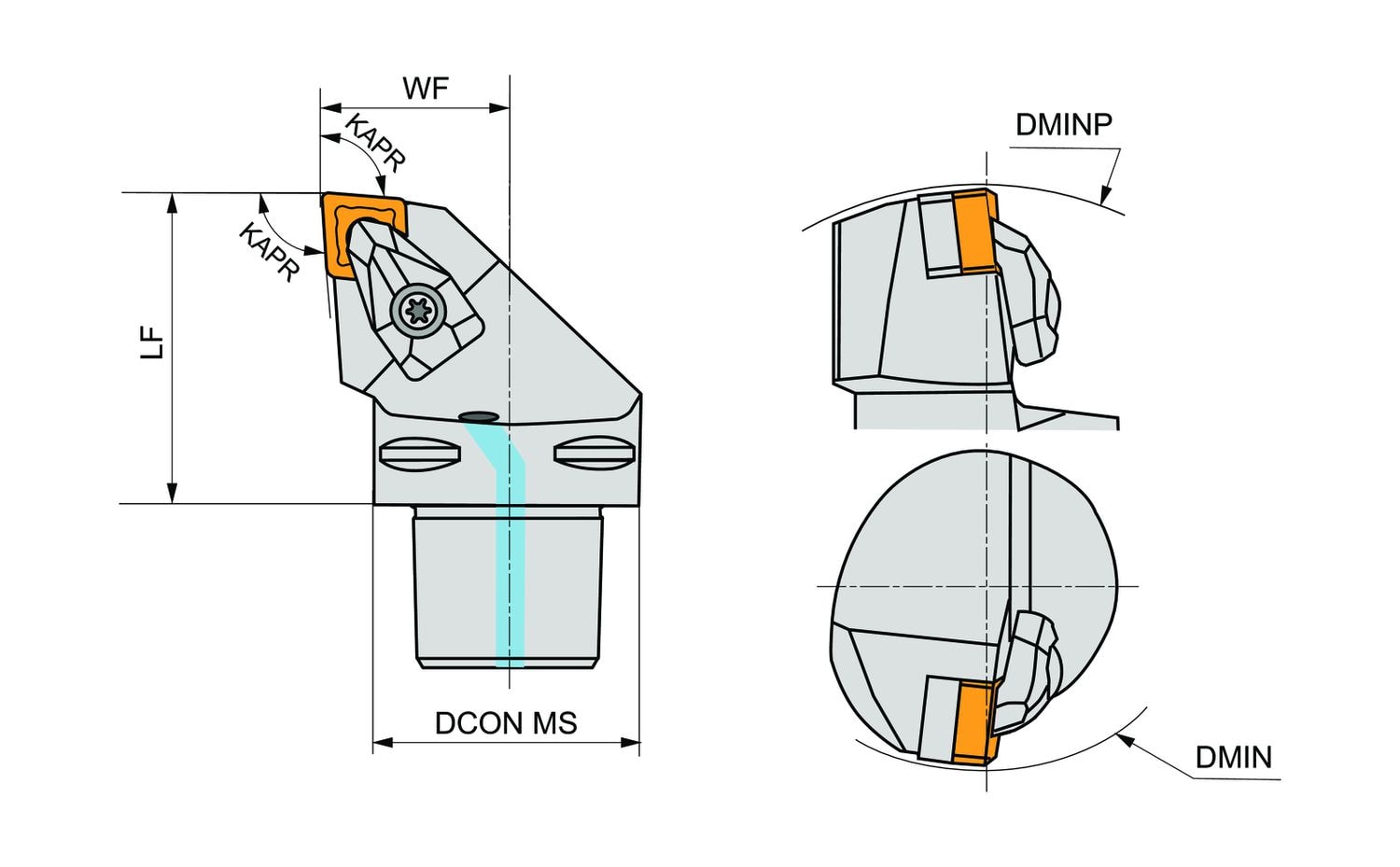

Tekniset tiedot
- Jyrsintäsuunta: Oikea
- Kiinnityskoodi (MTP): Järjestelmä D
- Jäähdytys (CSP): 1
- Väänninkärjen tyyppi: CN.. 1204..
- Liitäntähalkaisija - millimetriä (DCON MS): 32
- Työkalun leikkuukulma (KAPR): 95
- Toiminnallinen pituus - millimetriä (LF): 45
- Kallistuskulma (LAMS): -6
- Toiminnallinen leveys - millimetriä (WF): 22
- Ortogonaalinen lastuamisnurkka (GAMO): -6
- Pienin reikähalkasija (kohtisuora) - millimetriä (DMINP): 121
- Pienin reikähalkasija - millimetriä (DMIN): 60
