Pramac Sähkögeneraattori GPW65P/FS3A MA ACP, SPB2, koteloitu/hiljainen, 3-vaihe, diesel

Äänieristetty sähkögeneraattori, joka sopii erinomaisesti liikkuville työpaikoille, joissa arvostetaan helppokäyttöisyyttä, vaivattomuutta siirtää, nopeaa käyttöönottoa sekä helppoa huoltoa. Generaattori on G2-luokkaa ISO 8528-5:2013 mukaan.

Generaattori on varustettu luotettavalla Perkins-moottorilla ja Mecc Alten generaattorilla, joissa on kestävä mekaaninen rakenne, joka mahdollistaa helpon pääsyn liitäntöihin ja rutiinihuoltoon.

Avainominaisuudet

• Teho, maks. (ESP): 65.9 kVA
• Teho, maks. (ESP): 52.7 kW
• Teho, jatkuva (PRP): 60.3 kVA
• Teho, jatkuva (PRP): 48.2 kW
• Jännite: 400/230 V
• Taajuus: 50 Hz
• Teho-tekijä: 0.8 cos ϕ
• Vaiheet: 3
• Polttoaine: Diesel

Suunnittelu ja rakenne

• Säänkestävä kotelo galvanoidusta teräksestä, joka suojaa generaattoria korroosiolta ja säältä
• Äänieristetty rakenne korkealaatuisella eristysmateriaalilla ja äänenvaimentimella mahdollistaa matalan melutason
• Suuret sivuovet helpottavat pääsyä huoltoon ja ylläpitoon
• Ovet on varustettu lukittavilla kahvoilla
• Generaattorin runko on valmistettu hitsatusta teräksestä
Generaattori ja moottori on asennettu tukeville moottoritelineille tärinän minimoimiseksi
• Generaattori on varustettu nostokoukulla helppoa käsittelyä varten nosturilla
• Liikkuvat ja pyörivät osat on suojattu tahattomalta kosketukselta
• Generaattorissa on maadoituspiste, johon kaikki metalliosat voidaan maadoittaa
• Generaattori on asennettu tukeville liukuesteille helppoa käsittelyä varten nostokärryillä

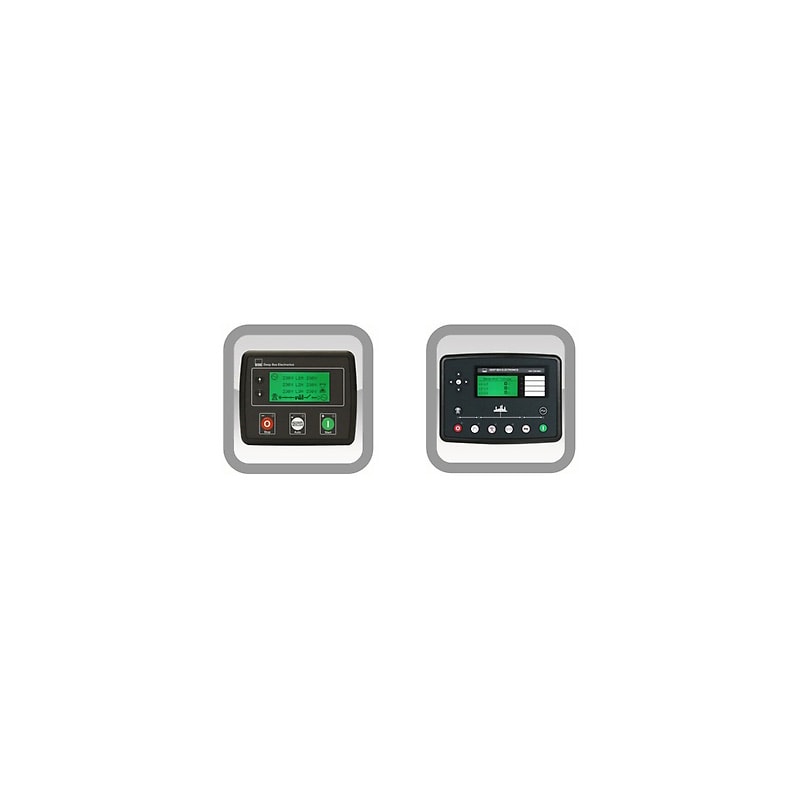

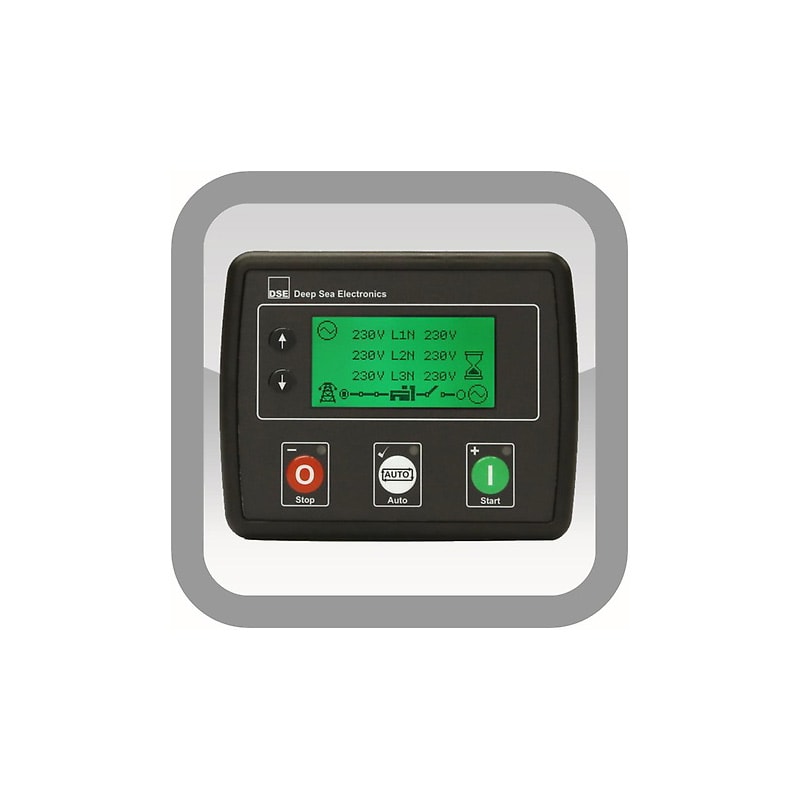

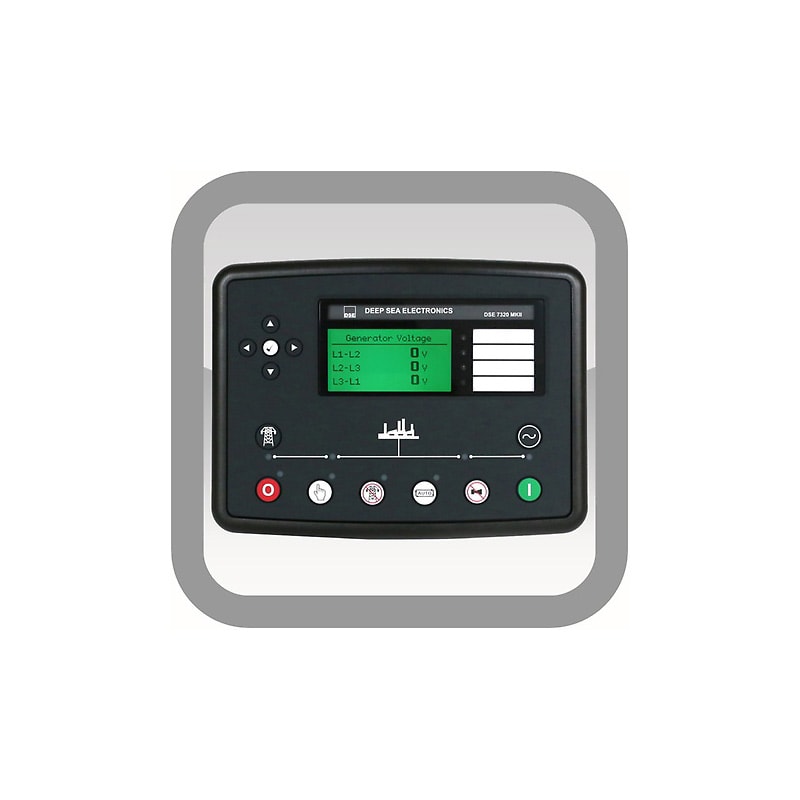

Automaattinen ohjauspaneeli – ACP
Automaattinen ohjauspaneeli (ACP) asennettuna generaattoriin, joka on varustettu digitaalisella valvonnalla ja generaattorin toimintojen suojauksella.

• Automaattinen ohjauspaneeli
• Tulojännitteen mittaus
• Toiminnan ja parametrien valvonta
• Yksityiskohtainen tapahtumaloki aikaleimoineen

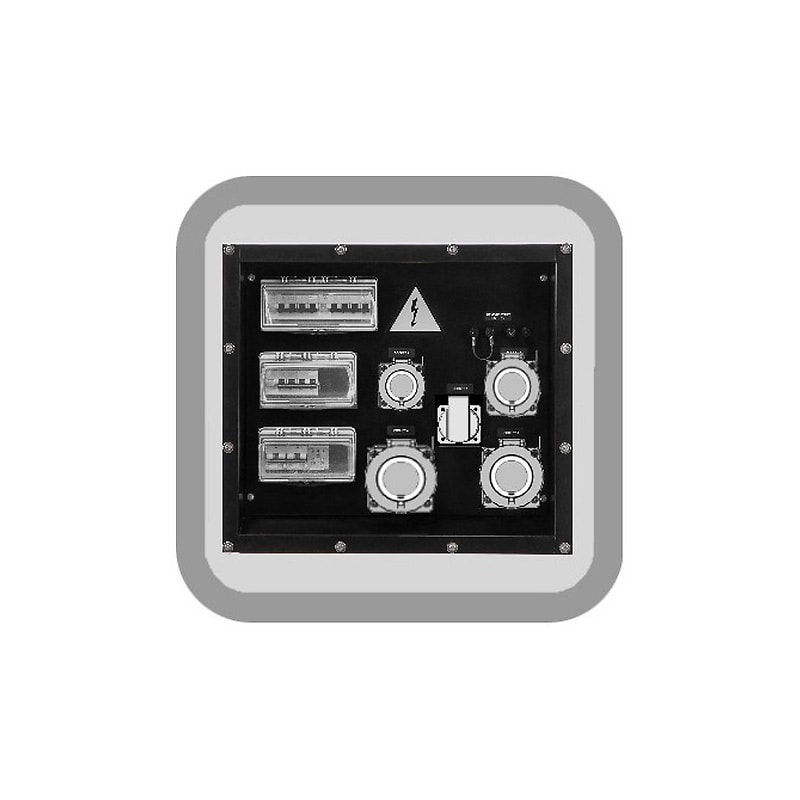

Liitäntäpaneeli
Liitäntäpaneeli, jossa on maavuotosuojakytkin TYYPPI A kolmivaiheisille liitännöille. Jokaisella kolmivaiheisella liitännällä on oma sulake. Jokaisessa yksivaiheisessa liitännässä on maavuotosuojakytkin sekä ylijännitesuojaus (RCBO).

• Syöttö: 1 kpl 230 V 16A ulkoista virransyöttöä varten
• Liitännät: 1 kpl 400V CEE 63A 3P+N+T IP67, 1 kpl 400V CEE 32A 3P+N+T IP67, 1 kpl 400V CEE 16A 3P+N+T IP67, 1 kpl 230V CEE 16A 2P+T IP67, 1 kpl 230V 16A Schuko IP68

Tekniset tiedot

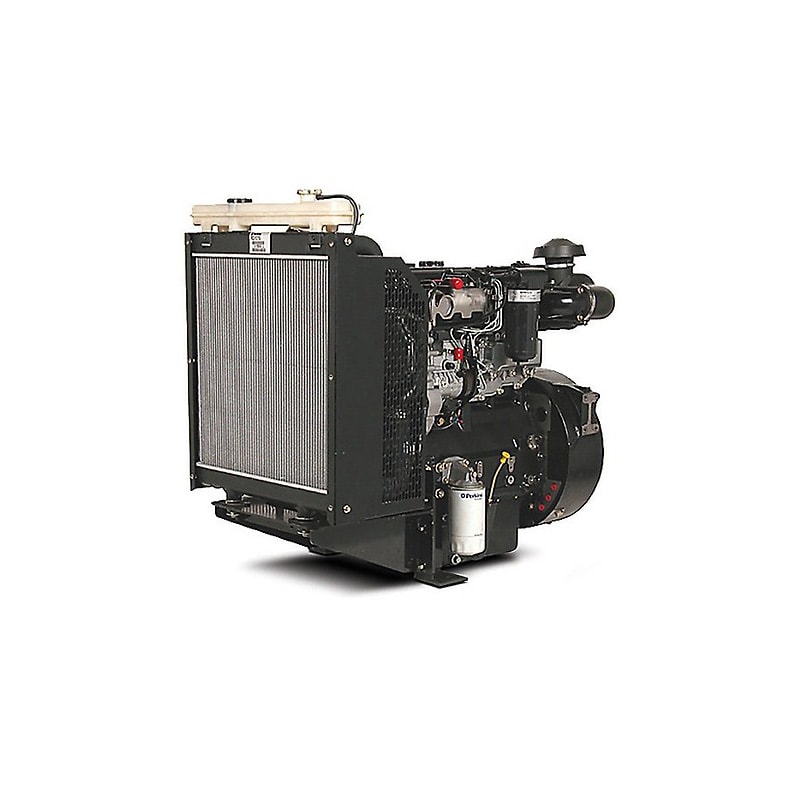

• Moottoritiedot
  • Moottorimerkki: Perkins
  • malli: 1104D-44TG3
  • Kierrosluku: 1500 rpm
  • Jäähdytyksen tyyppi: Vesi
  • Pakokaasupäästöluokka: 3A
  • Sylinterien määrä ja järjestely: 4 rivissä
  • Iskutilavuus: 4400 cm³
  • Imu: Turboahdettu
  • Kierrosnopeuden säädin: Mekaaninen
  • Teho, maks. (ESP): 61.6 kWm
  • Teho, jatkuva (PRP): 56.6 kWm
  • Tuulettimen teho: 2.6 kWm
  • Tuulettimen ilmavirta: 182 m³/min
  • Öljysäiliön kapasiteetti: 8 l
  • Voiteluöljyn kulutus jatkuvassa käytössä (PRP), maks: 0.15 % polttoaineen kulutuksesta
  • Jäähdytysnesteen kapasiteetti: 16.5 l
  • Polttoaine: Diesel
  • Polttoaineen kulutus 75% jatkuvalla kuormituksella (PRP): 232 g/kWh
  • Käynnistystyyppi: Sähkökäynnistys
  • Sähkösäätöjärjestelmä: 12 V

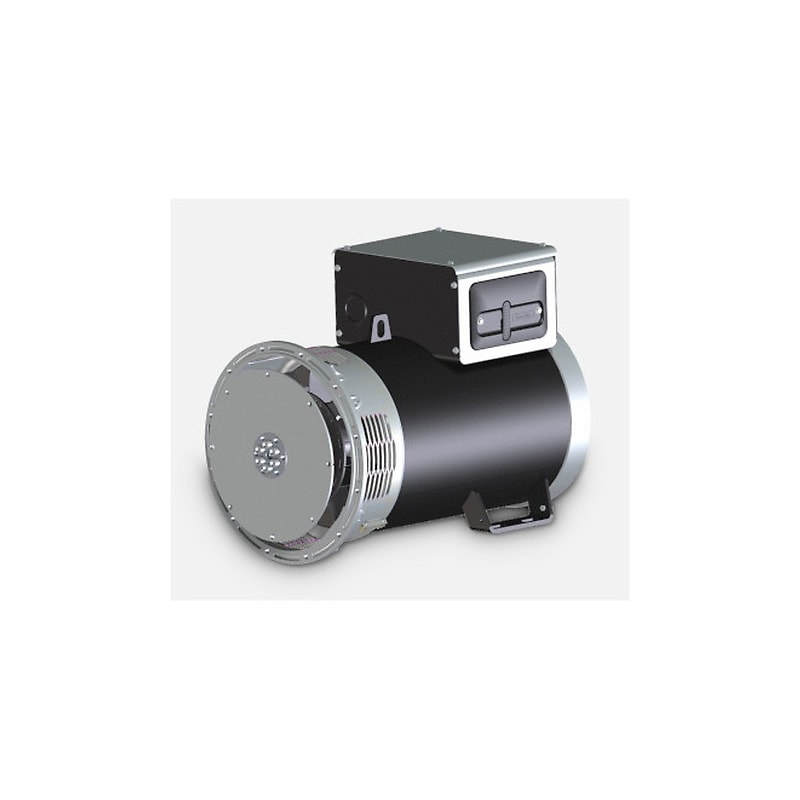

• Generaattoritiedot
  • Generaattorimerkki: Mecc Alte
  • malli: ECP32-2M4 C
  • Käämityksen tyyppi: Standardi
  • Käämityksen liitostyyppi: Sarja Tähti
  • Taajuus: 50 Hz
  • Jännite: 400 V
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Teho, maks. 27°C: 68.8 kVA
  • Teho, jatkuva 40°C: 62.5 kVA
  • Hyötysuhde 100 % kuormituksessa: 89.4 %
  • Generaattorin tyyppi: Harjaton
  • Napojen määrä: 4
  • Jännite tarkkuus: 1 %
  • Eristysluokka: H
  • Kotelo-luokka: 23
• Asennustiedot
  • Jäähdytysilmavirta: 202 m³/min
  • Pakokaasujen virta jatkuvassa käytössä (PRP): 11.5 m³/min
  • Pakokaasun lämpötila: 560 °C
  • Polttoaineen kulutus 75% jatkuvassa käytössä (PRP): 11.73 l/h
  • Polttoaineen kulutus 100% jatkuvassa käytössä (PRP): 15.81 l/h
• Polttoainesäiliö
  • Polttoainesäiliön tyyppi: 8PFT
  • Käyttöaika 75% jatkuvassa käytössä (PRP): 17.82 h
  • Polttoainesäiliön kapasiteetti: 209 l
  • Polttoainesäiliön sijainti: Upotettu
• Sähkötiedot
  • Akkijännite: 12 V
  • Generaattorijännite: 400/230 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Virta, maks: 95 A
  • Virta nimellisesti: 87 A
  • Sulake: 100 A
• Mittoja ja paino
  • Pituus: 2400 (P) mm
  • Leveys: 1040 (L) mm
  • Korkeus: 1745 (K) mm
  • Paino: 1220 kg
• Ääni- ja melutaso
  • Äänitehotaso (LWA): 91 dB(A)
  • Äänipaineen taso 1 m: 74 dB(A)
  • Äänipaineen taso 7 m: 62 dB(A)
