Pramac Sähkögeneraattori GPW20P/FS5 MA ACP, SPB2, koteloitu/hiljainen, 3-vaihe, diesel

Äänieristetty sähkögeneraattori, joka sopii erinomaisesti liikkuville työpaikoille, joissa arvostetaan helppokäyttöisyyttä, vaivattomuutta siirtämisessä, nopeaa käyttöönottoa sekä helppoa huoltoa. Generaattori on G2-luokkaa ISO 8528-5:2013 mukaan.

Generaattori on varustettu luotettavalla Perkins-moottorilla ja Mecc Alten generaattorilla, joissa on kestävä mekaaninen rakenne, joka mahdollistaa helpon pääsyn liitäntöihin ja rutiinihuoltoon.

Avainominaisuudet

• Teho, maks (ESP): 22.0 kVA
• Teho, maks (ESP): 17.6 kW
• Teho, jatkuva (PRP): 20.0 kVA
• Teho, jatkuva (PRP): 16.0 kW
• Jännite: 400/230 V
• Taajuus: 50 Hz
• Teho-tekijä: 0.8 cos ϕ
• Vaiheet: 3
• Polttoaine: Diesel

Suunnittelu ja rakenne

• Säänkestävä kotelo galvanoidusta teräksestä, joka suojaa generaattoria korroosiolta ja säältä
• Äänieristetty malli korkealaatuisella eristemateriaalilla ja äänenvaimentimella mahdollistaa matalan melutason
• Suuret sivuovet helpottavat pääsyä huoltoon ja ylläpitoon
• Ovet on varustettu lukittavilla kahvoilla
• Generaattorin runko on valmistettu hitsatusta teräksestä
• Generaattori ja moottori on asennettu tukeville moottoritelineille tärinän minimoimiseksi
• Generaattorissa on nostokoukut helppoa käsittelyä varten nosturilla
• Liikkuvat ja pyörivät osat on suojattu tahattomalta kosketukselta
• Generaattorissa on maadoituspiste, johon kaikki metalliosat voidaan maadoittaa
• Generaattori on asennettu tukeville liukupohjille helppoa käsittelyä varten trukilla

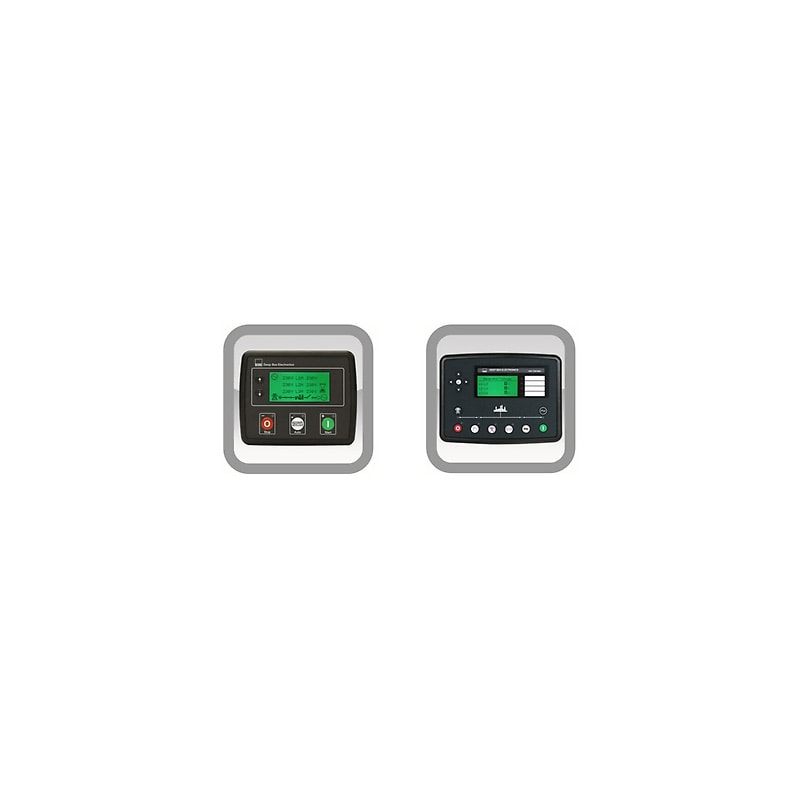

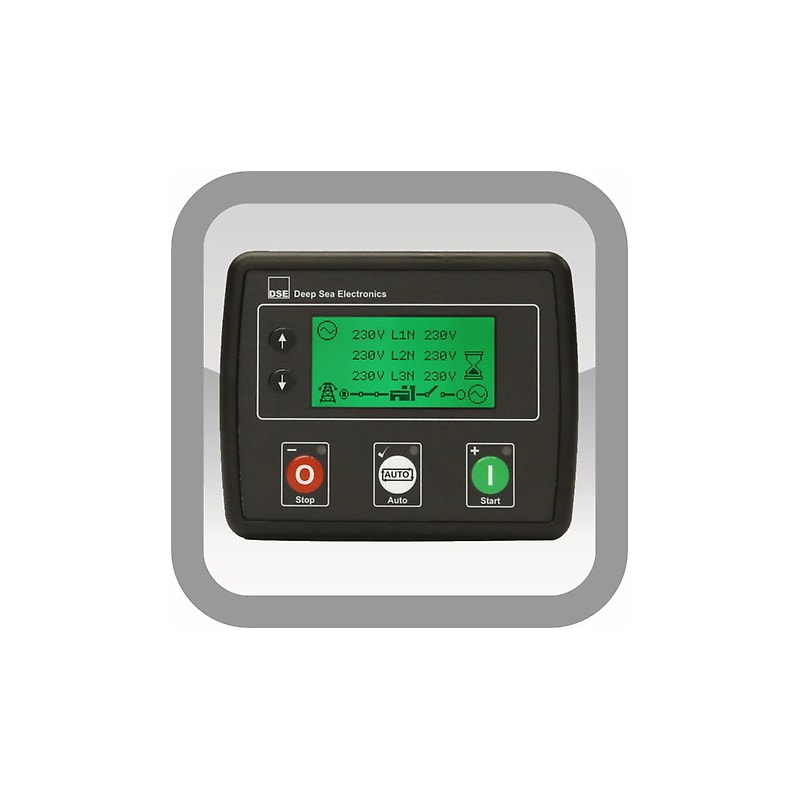

Automaattinen ohjauspaneeli – ACP
Automaattinen ohjauspaneeli (ACP) asennettuna generaattoriin, joka on varustettu digitaalisella valvonnalla ja generaattorin toimintojen suojauksella.

• Automaattinen ohjauspaneeli
• Tulojännitteen mittaus
• Toiminnan ja parametrien valvonta
• Yksityiskohtainen tapahtumaloki aikaleimoineen

Liitäntäpaneeli
Liitäntäpaneeli, jossa on maavuotosuojakytkin TYYPPI A kolmivaiheisille liitännöille. Jokaisella kolmivaiheisella liitännällä on oma sulake. Jokaisessa yksivaiheisessa liitännässä on maavuotosuojakytkin sekä ylijännitesuoja (RCBO).

• Syöttö: 1 kpl 230 V 16A ulkoista sähkösyöttöä varten
• Liitännät: 1 kpl 400V CEE 63A 3P+N+T IP67, 1 kpl 400V CEE 32A 3P+N+T IP67, 1 kpl 400V CEE 16A 3P+N+T IP67, 1 kpl 230V CEE 16A 2P+T IP67, 1 kpl 230V 16A Schuko IP68

Tekniset tiedot

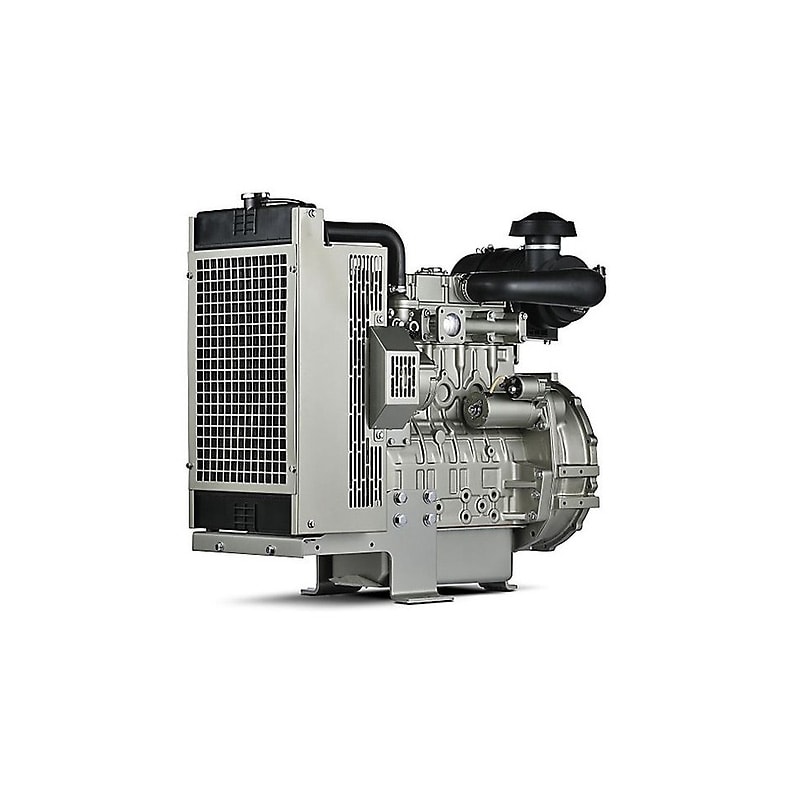

• Moottorin tekniset tiedot
  • Moottorin valmistaja: Perkins
  • malli: 404J-22G
  • Kierrosluku: 1500 rpm
  • Jäähdytyksen tyyppi: Vesi
  • Päästöluokka: 5
  • Sylinterien määrä ja järjestely: 4 rivissä
  • Iskutilavuus: 222 cm³
  • Imu: Luonnollinen
  • Kierrosnopeuden säädin: Mekaaninen
  • Teho, maks (ESP): 20.6 kWm
  • Teho, jatkuva (PRP): 18.6 kWm
  • Tuulettimen teho: 0.1 kWm
  • Tuulettimen ilmavirta: 40.2 m³/min
  • Öljykapasiteetti: 6 l
  • Jäähdytysnesteen kapasiteetti: 7 l
  • Polttoaine: Diesel
  • Polttoaineen kulutus 75 % jatkuvalla kuormituksella (PRP): 243 g/kWh
  • Käynnistystyyppi: Sähkökäynnistys
  • Sähkösäätöjärjestelmä: 12 V

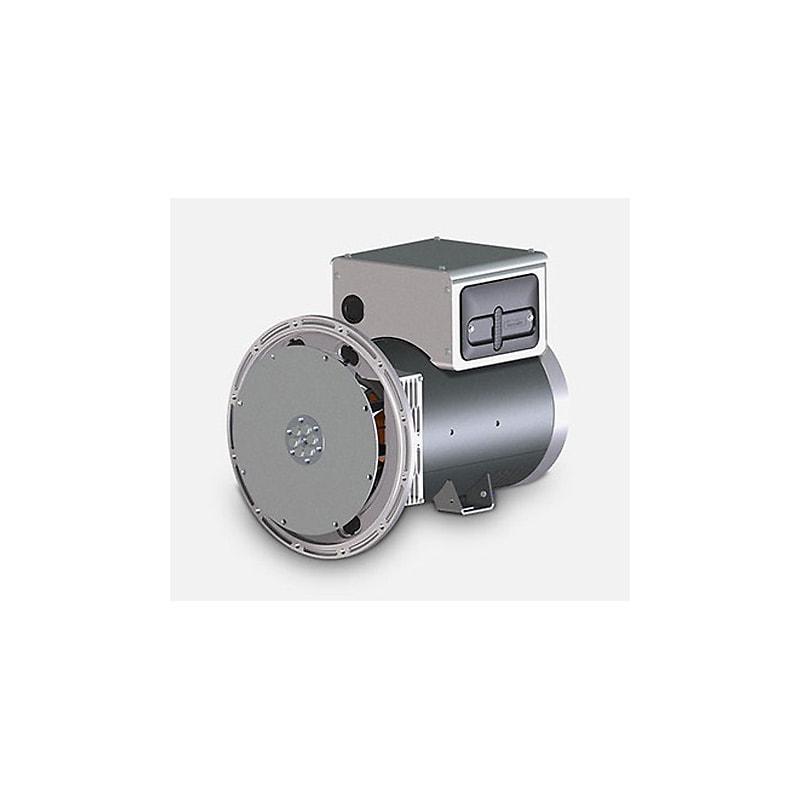

• Generaattorin tekniset tiedot
  • Generaattorin valmistaja: Mecc Alte
  • malli: ECP28 M4 C
  • Käämityksen tyyppi: Standardi
  • Käämityksen liitäntätapa: Sarja Tähti
  • Taajuus: 50 Hz
  • Jännite: 400 V
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Teho, maks 27°C:ssa: 22 kVA
  • Teho, jatkuva 40°C:ssa: 20 kVA
  • Hyötysuhde 100 % kuormituksessa: 87 %
  • Generaattorin tyyppi: Harjaton
  • Napa määrä: 4
  • Jännite tarkkuus: 1 %
  • Eristysluokka: H
  • Kotelo luokka: 23
• Asennustiedot
  • Jäähdytysilmavirta: 49 m³/min
  • Pakokaasujen virta jatkuvassa käytössä (PRP): 3.64 m³/min
  • Pakokaasun lämpötila: 490 °C
  • Polttoaineen kulutus 75 % jatkuvassa käytössä (PRP): 3.96 l/h
  • Polttoaineen kulutus 100 % jatkuvassa käytössä (PRP): 5.53 l/h
• Polttoainesäiliö
  • Polttoainesäiliön tyyppi: 8PFT
  • Käyttöaika 75 % jatkuvassa käytössä (PRP): 20.20 h
  • Polttoainesäiliön kapasiteetti: 80 l
  • Polttoainesäiliön sijainti: Sisäänrakennettu
• Sähkötiedot
  • Akkujännite: 12 V
  • Generaattorin jännite: 400/230 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Virta, maks: 32 A
  • Virta nimellinen: 29 A
  • Sulake: 32 A
• Ulkomitat ja paino
  • Pituus: 2200 (P) mm
  • Leveys: 1020 (L) mm
  • Korkeus: 1313 (K) mm
  • Paino: 778 kg
• Äänitaso
  • Äänitehotaso (LWA): 88 dB(A)
  • Äänipaineen taso 1 m: 71 dB(A)
  • Äänipaineen taso 7 m: 59 dB(A)
