Pramac Sähkögeneraattori GDW90P/FNE MA ACP LTS, PHS, koteloitu/hiljainen, 3-vaihe, diesel

Äänieristetty sähkögeneraattori, joka sopii erinomaisesti varavoimaksi. Generaattorilla on G2-luokka ISO 8528-5:2013 mukaan.

Generaattori on varustettu luotettavalla Perkins-moottorilla ja Mecc Alten generaattorilla, joissa on kestävä mekaaninen rakenne, joka mahdollistaa helpon pääsyn liitäntöihin ja rutiininomaiseen huoltoon.

Avaindata

• Teho, maks (ESP): 89.0 kVA
• Teho, maks (ESP): 71.2 kW
• Teho, jatkuva (PRP): 80.8 kVA
• Teho, jatkuva (PRP): 64.6 kW
• Jännite: 400/230 V
• Taajuus: 50 Hz
• Tehofaktori: 0.8 cos ϕ
• Vaiheet: 3
• Polttoaine: Diesel

Suorituskyky ja rakenne

• Generaattorin runko on valmistettu hitsatusta teräksestä
• Generaattori ja moottori on asennettu tukeville moottoritelineille, jotta tärinät minimoituvat
• Liikkuvat ja pyörivät osat on suojattu tahattomalta kosketukselta
• Generaattorissa on maadoituspiste, johon kaikki metalliosat voidaan maadoittaa
• Säänkestävä kotelo galvanoidusta teräksestä suojaa generaattoria korroosiolta ja säältä
• Äänieristetty rakenne korkealaatuisella eristemateriaalilla ja äänenvaimentimella mahdollistaa matalan melutason
• Suuret sivuovet helpottavat pääsyä huoltoon ja ylläpitoon
• Ovet on varustettu lukittavilla kahvoilla

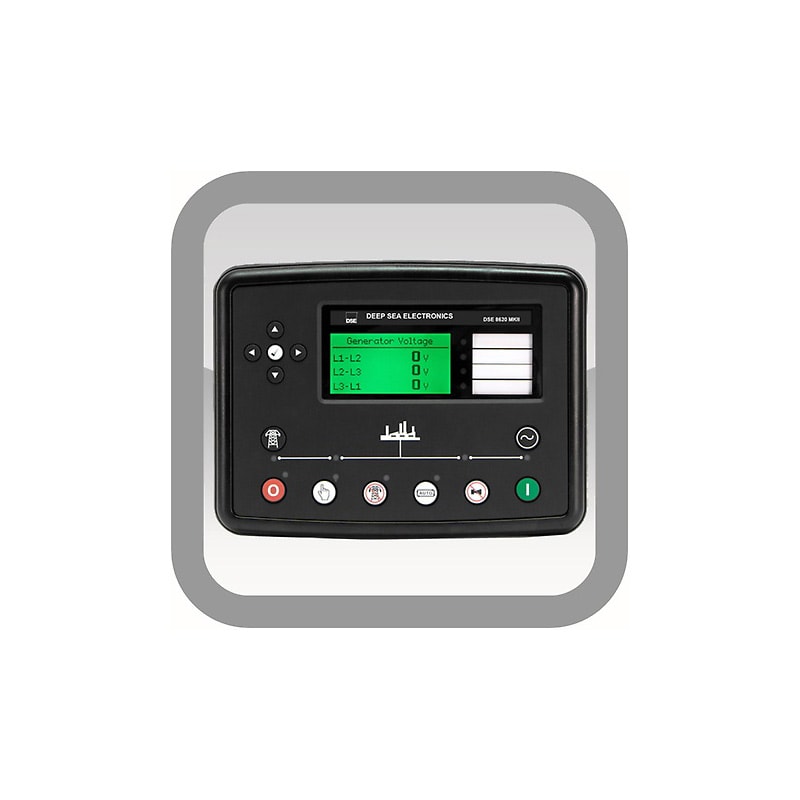

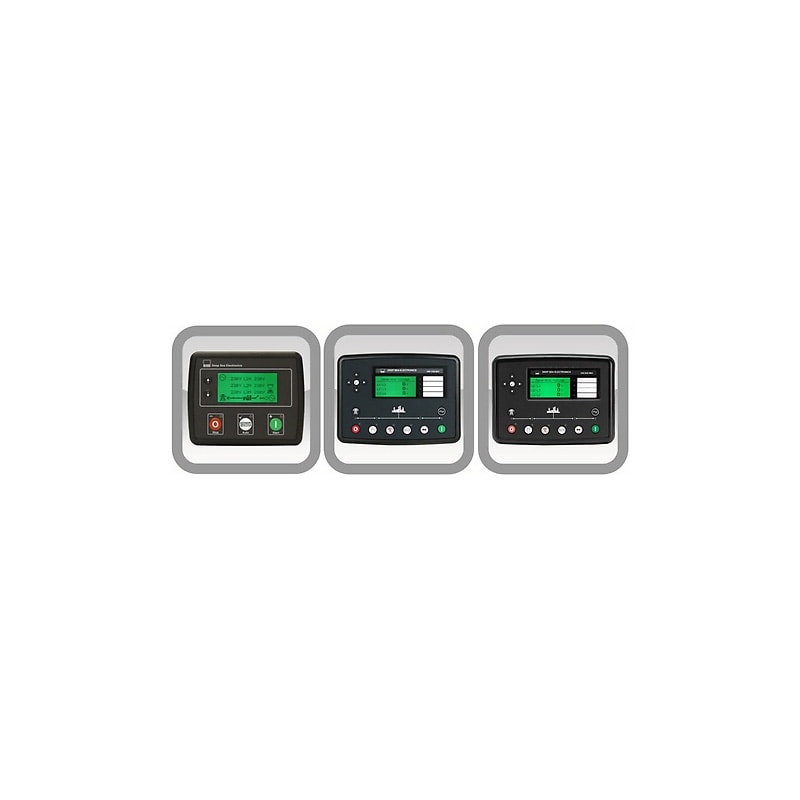

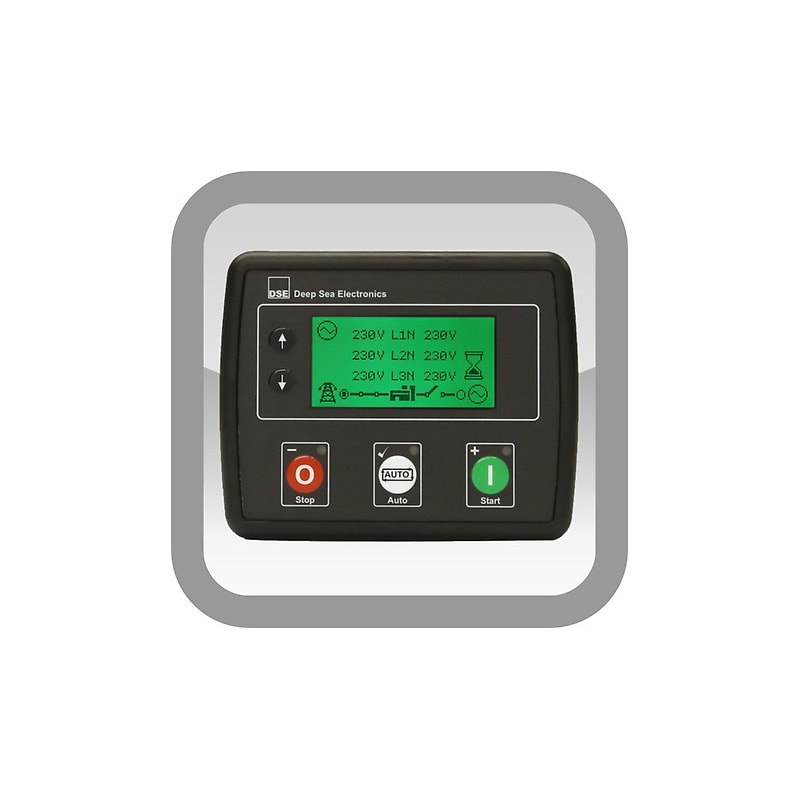

Automaattinen ohjauspaneeli – ACP
Automaattinen ohjauspaneeli (ACP) asennettuna generaattoriin, jossa on digitaalinen valvonta ja suojaus generaattorin toiminnoille.

• Automaattinen ohjauspaneeli
• Tulojännitteen tunnistus
• Toiminnan ja parametrien valvonta
• Yksityiskohtainen tapahtumaloki aikaleimoineen

Esilämmitysjärjestelmä – PHS (Pre-Heating System)
Moottori on varustettu esilämmitysjärjestelmällä, joka lämmittää moottoria alhaisissa lämpötiloissa, jotta se käynnistyy helpommin.

Varavoimakytkin – LTS (Load Transfer Switch)
LTS-paneeli ohjaa virransyöttöä sähköverkosta generaattoriin, mikä takaa nopean virransyötön sähkökatkosten aikana. Se koostuu kaapista, joka asennetaan generaattorin ulkopuolelle. LTS:tä ohjataan generaattorin ohjauspaneelin (ACP) signaaleilla ja se reagoi sähkökatkoihin.

Tekniset tiedot

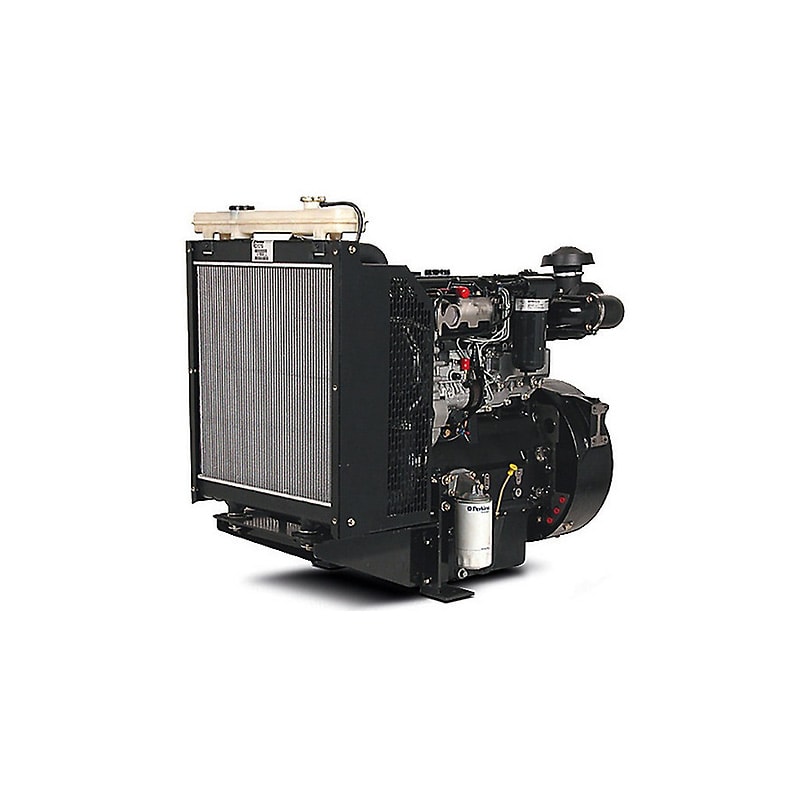

• Moottorin tekniset tiedot
  • Moottorivalmistaja: Perkins
  • malli: 1104A-44TG2
  • Kierrosluku: 1500 rpm
  • Jäähdytystyyppi: Vesi
  • Päästöluokka: Ei sertifioitu
  • Sylinterien määrä ja järjestely: 4 rivissä
  • Iskutilavuus: 4400 cm³
  • Imu: Turboahdettu
  • Kierrosnopeuden säädin: Mekaaninen
  • Teho, maks (ESP): 80.7 kWm
  • Teho, jatkuva (PRP): 73.4 kWm
  • Tuulettimen teho: 1.6 kWm
  • Tuulettimen ilmavirta: 89 m³/min
  • Öljykapasiteetti: 8 l
  • Voiteluöljyn kulutus jatkuvassa käytössä (PRP), maks: 0.15 % polttoaineen kulutuksesta
  • Jäähdytysnesteen kapasiteetti: 13 l
  • Polttoaine: Diesel
  • Polttoaineen kulutus 75 % jatkuvalla kuormituksella (PRP): 213.6 g/kWh
  • Käynnistystyyppi: Sähkökäynnistys
  • Sähkösäätöjärjestelmä: 12 V

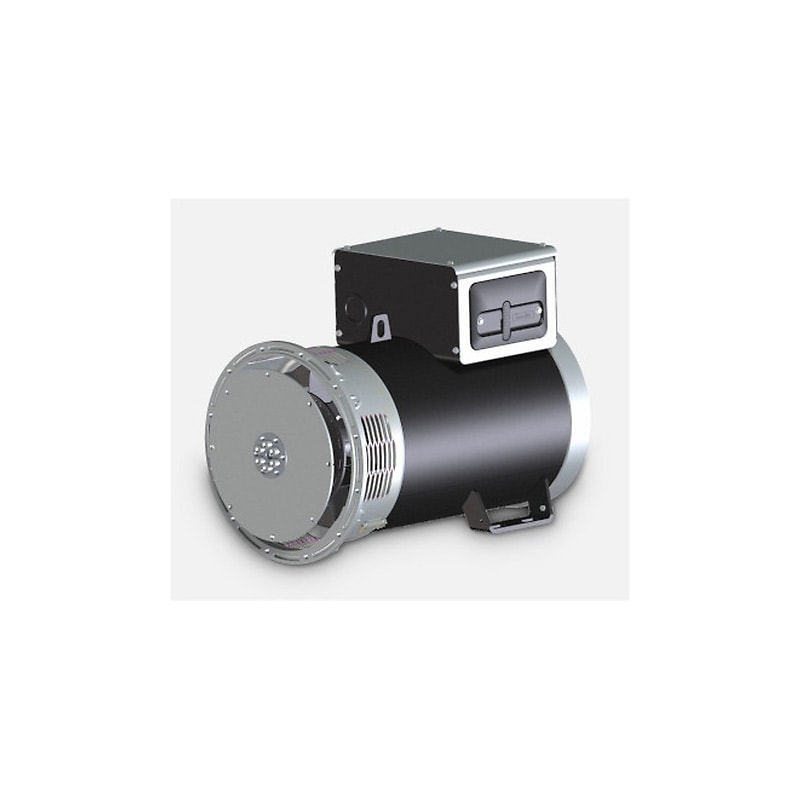

• Generaattorin tekniset tiedot
  • Generaattorivalmistaja: Mecc Alte
  • malli: ECP32-2L4 C
  • Käämitystyyppi: Standardi
  • Käämityksen liitostyyppi: Sarja Tähti Tyyppi
  • Taajuus: 50 Hz
  • Jännite: 400 V
  • Vaiheet: 3
  • Tehofaktori: 0.8 cos ϕ
  • Teho, maks 27°C: 91 kVA
  • Teho, jatkuva 40°C: 82.5 kVA
  • Hyötysuhde 100 % kuormituksessa: 90.0 %
  • Generaattorityyppi: Harjaton
  • Napojen määrä: 4
  • Jännitehäiriö: 1 %
  • Eristysluokka: H
  • Koteloitusluokka: 23
• Asennustiedot
  • Jäähdytysilmavirta: 109 m³/min
  • Pakokaasujen virta jatkuvassa käytössä (PRP): 12.5 m³/min
  • Pakokaasujen lämpötila: 580 °C
  • Polttoaineen kulutus 75 % jatkuvassa käytössä (PRP): 13.92 l/h
  • Polttoaineen kulutus 100 % jatkuvassa käytössä (PRP): 18.69 l/h
• Polttoainesäiliö
  • Polttoainesäiliön tyyppi: 8PFT
  • Käyttöaika 75 % jatkuvassa käytössä (PRP): 15.01 h
  • Polttoainesäiliön kapasiteetti: 209 l
  • Polttoainesäiliön sijainti: Upotettu
• Sähkötiedot
  • Akkijännite: 12 V
  • Generaattorijännite: 400/230 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Tehofaktori: 0.8 cos ϕ
  • Virta, maks: 128 A
  • Virta nimellinen: 117 A
  • Sulake: 125 A
  • Pituus: 2400 (P) mm
  • Leveys: 1040 (L) mm
  • Korkeus: 1725 (K) mm
  • Paino: 1289 kg
• Ääni- ja melutaso
  • Äänitehotaso (LWA): 89 dB(A)
  • Äänipaineen taso 1 m: 72 dB(A)
  • Äänipaineen taso 7 m: 60 dB(A)
