Pramac Sähkögeneraattori GDW90I/FNE MA ACP LTS, PHS, koteloitu/hiljainen, 3-vaihe, diesel

Äänieristetty sähkögeneraattori, joka sopii erinomaisesti varavoimaksi. Generaattorilla on G2-luokka ISO 8528-5:2013 mukaan.

Generaattori on varustettu luotettavalla Ivecomotorilla ja Mecc Alten generaattorilla, joissa on kestävä mekaaninen rakenne, joka mahdollistaa helpon pääsyn liitäntöihin ja rutiininomaiseen huoltoon.

Avaindata

• Teho, maks (ESP): 90.8 kVA
• Teho, maks (ESP): 72.6 kW
• Teho, jatkuva (PRP): 82.5 kVA
• Teho, jatkuva (PRP): 66.0 kW
• Jännite: 400/231 V
• Taajuus: 50 Hz
• Teho-tekijä: 0.8 cos ϕ
• Vaiheet: 3

Suorituskyky ja rakenne

• Generaattorin runko on valmistettu hitsatusta teräksestä
• Generaattori ja moottori on asennettu tukevasti moottorin kiinnityksiin tärinän minimoimiseksi
• Liikkuvat ja pyörivät osat on suojattu tahattomalta kosketukselta
• Generaattorissa on maadoituskohta, johon kaikki metalliosat voidaan maadoittaa
• Säänkestävä kotelo galvanoidusta teräksestä suojaa generaattoria korroosiolta ja säältä
• Äänieristetty rakenne korkealaatuisella eristysmateriaalilla ja äänenvaimentimella mahdollistaa matalan melutason
• Suuret sivuovet helpottavat pääsyä huoltoon ja ylläpitoon
• Ovet on varustettu lukittavilla kahvoilla

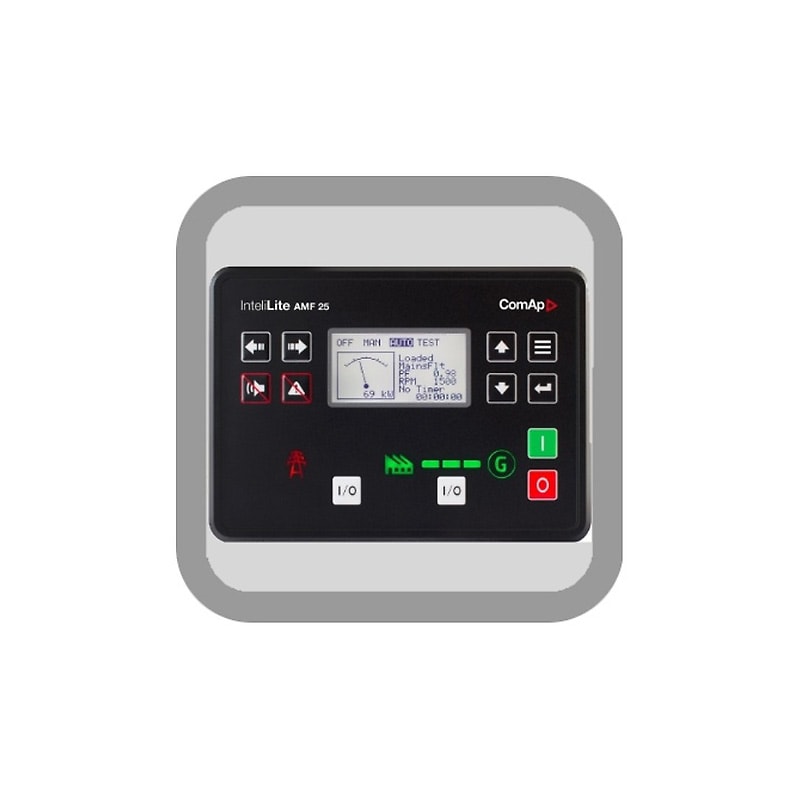

Automaattinen ohjauspaneeli – ACP
Automaattinen ohjauspaneeli (ACP) asennettuna generaattoriin, jossa on digitaalinen valvonta ja suojaus generaattorin toiminnoille.

• Automaattinen ohjauspaneeli
• Tulojännitteen tunnistus
• Liitäntäpaneeli LTS-paneelin liittämistä varten

Esilämmitysjärjestelmä – PHS (Pre-Heating System)
Moottori on varustettu esilämmitysjärjestelmällä, joka lämmittää moottoria alhaisissa lämpötiloissa, jotta se käynnistyy helpommin.

Varavoimakytkin – LTS (Load Transfer Switch)
LTS-paneeli ohjaa sähköntoimitusta sähköverkosta generaattoriin, mikä takaa nopean sähköntoimituksen sähkökatkosten aikana. Se koostuu kaapista, joka asennetaan generaattorin ulkopuolelle. LTS:ää ohjataan generaattorin ohjauspaneelin (ACP) signaaleilla, ja se reagoi sähkökatkoksiin.

Tekniset tiedot

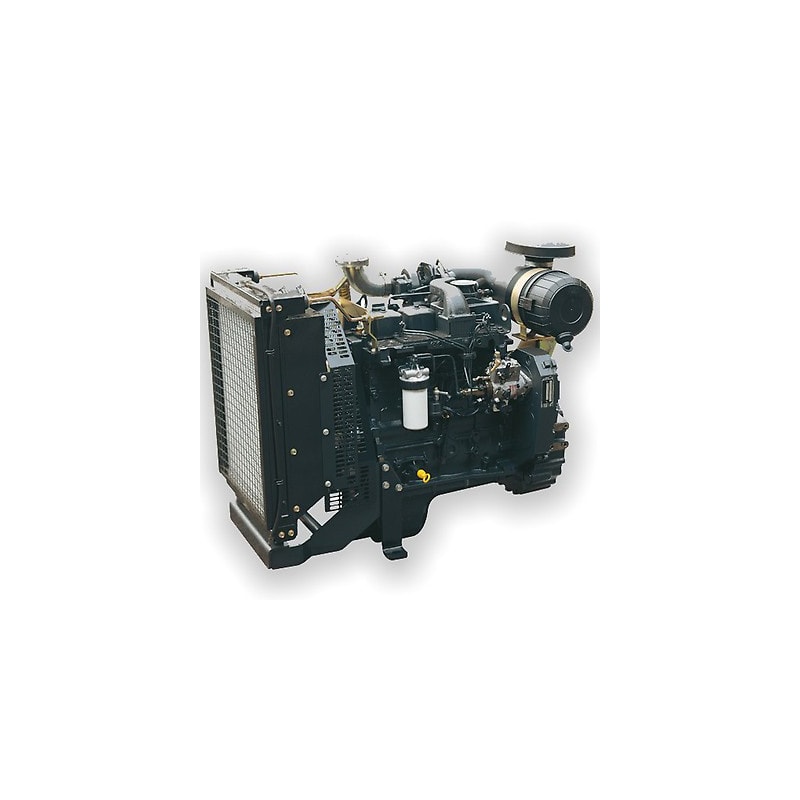

• Moottorin tekniset tiedot
  • Moottorimerkki: FPT
  • malli: NEF45SM3
  • Kierrosluku: 1500 rpm
  • Jäähdytyksen tyyppi: Vesi
  • Päästöluokka: Ei sertifioitu
  • Sylinterien määrä ja järjestely: 4 rivissä
  • Iskutilavuus: 4500 cm³
  • Imu: Turbokäynnistetty
  • Kierrosnopeuden säädin: Mekaaninen
  • Teho, maks (ESP): 82 kWm
  • Teho, jatkuva (PRP): 74.6 kWm
  • Tuulettimen teho: 1.3 kWm
  • Tuulettimen ilmavirta: 132 m³/min
  • Öljykapasiteetti: 12.8 l
  • Voiteluöljyn kulutus jatkuvassa käytössä (PRP), maks: 0.1 % polttoaineen kulutuksesta
  • Jäähdytysnesteen kapasiteetti: 18.5 l
  • Polttoaine: Diesel
  • Polttoaineen kulutus 75 % jatkuvalla kuormituksella (PRP): 215.4 g/kWh
  • Käynnistystyyppi: Sähkökäynnistys
  • Sähkösäätöjärjestelmä: 12 V

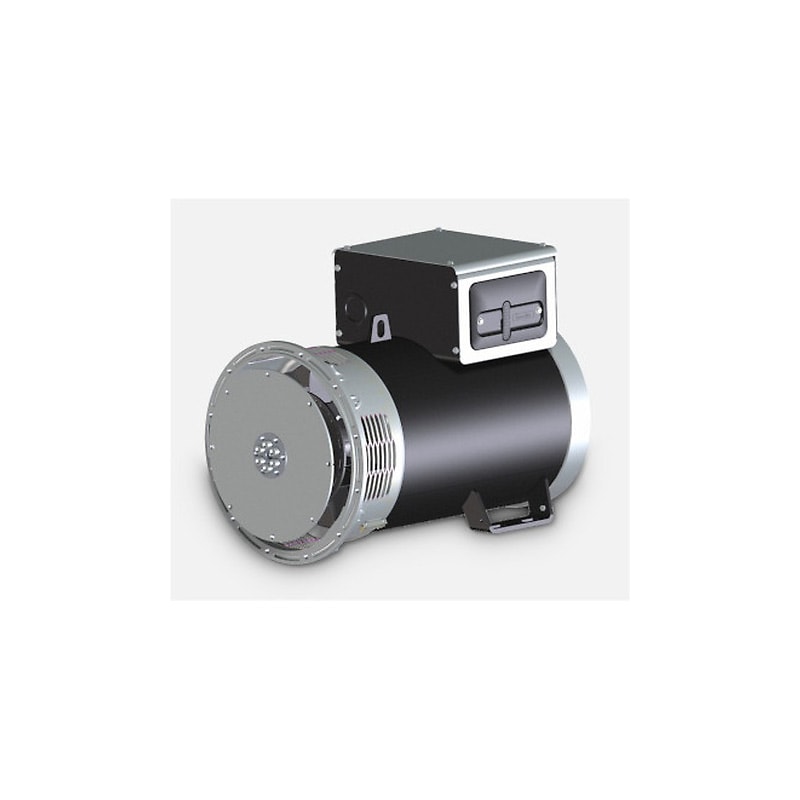

• Generaattorin tekniset tiedot
  • Generaattorimerkki: Mecc Alte
  • malli: ECP32-2L4 C
  • Käämityksen tyyppi: Standardi
  • Käämityksen liitostyyppi: Sarja Star Type
  • Taajuus: 50 Hz
  • Jännite: 400 V
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Teho, maks 27°C: 91 kVA
  • Teho, jatkuva 40°C: 82.5 kVA
  • Hyötysuhde 100 % kuormituksessa: 90.0 %
  • Generaattorin tyyppi: Harjaton
  • Napojen määrä: 4
  • Jännitesäätimen tyyppi: DSR
  • Jänniteherkkyys: 1 %
  • Eristysluokka: H
  • Kotelo-luokka: 23
  • Jäähdytysilmavirta: 0.26 m³/s
• Asennustiedot
  • Jäähdytysilmavirta: 152 m³/min
  • Polttoaineen kulutus 75 % jatkuvassa käytössä (PRP): 14.25 l/h
  • Polttoaineen kulutus 100 % jatkuvassa käytössä (PRP): 19.25 l/h
• Polttoainesäiliö
  • Polttoainesäiliön tyyppi: 8PFT
  • Käyttöaika 75 % jatkuvassa käytössä (PRP): 14.67 h
  • Polttoainesäiliön kapasiteetti: 209 l
  • Polttoainesäiliön sijainti: Upotettu
• Sähkötiedot
  • Akkijännite: 12 V
  • Generaattorijännite: 400/230 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Virta, maks: 131 A
  • Virta nimellinen: 119 A
  • Sulake: 125 A
  • Pituus: 2400 (L) mm
  • Leveys: 1040 (B) mm
  • Korkeus: 1725 (H) mm
  • Paino: 1284 kg
• Äänitaso
  • Äänitehotaso (LWA): 93 dB(A)
  • Äänipaineen taso 1 m: 76 dB(A)
  • Äänipaineen taso 7 m: 64 dB(A)
