Pramac Sähkögeneraattori GDW65P/FNE MA ACP LTS, PHS, koteloitu/hiljainen, 3-vaihe, diesel

Äänieristetty sähkögeneraattori, joka soveltuu erinomaisesti varavoimaksi. Generaattori on G2-luokkaa ISO 8528-5:2013 mukaan.

Generaattori on varustettu luotettavalla Perkins-moottorilla ja Mecc Alten generaattorilla, joissa on kestävä mekaaninen rakenne, joka mahdollistaa helpon pääsyn liitäntöihin ja rutiininomaiseen huoltoon.

Keskeiset tiedot

• Teho, maks (ESP): 66.3 kVA
• Teho, maks (ESP): 53.0 kW
• Teho, jatkuva (PRP): 60.1 kVA
• Teho, jatkuva (PRP): 48.1 kW
• Jännite: 400/230 V
• Taajuus: 50 Hz
• Teho-tekijä: 0.8 cos ϕ
• Vaiheet: 3
• Polttoaine: Diesel

Suunnittelu ja rakenne

• Generaattorin runko on valmistettu hitsatusta teräksestä
• Generaattori ja moottori on asennettu tukevasti moottorin kiinnityksiin tärinän minimoimiseksi
• Liikkuvat ja pyörivät osat on suojattu tahattomalta kosketukselta
• Generaattorissa on maadoituspiste, johon kaikki metalliosat voidaan maadoittaa
• Säänkestävä kotelo galvanoidusta teräksestä suojaa generaattoria korroosiolta ja säältä
• Äänieristetty rakenne korkealaatuisella eristemateriaalilla ja äänenvaimentimella mahdollistaa matalan melutason
• Suuret sivuovet helpottavat pääsyä huoltoon ja ylläpitoon
• Ovet on varustettu lukittavilla kahvoilla

Automaattinen ohjauspaneeli – ACP

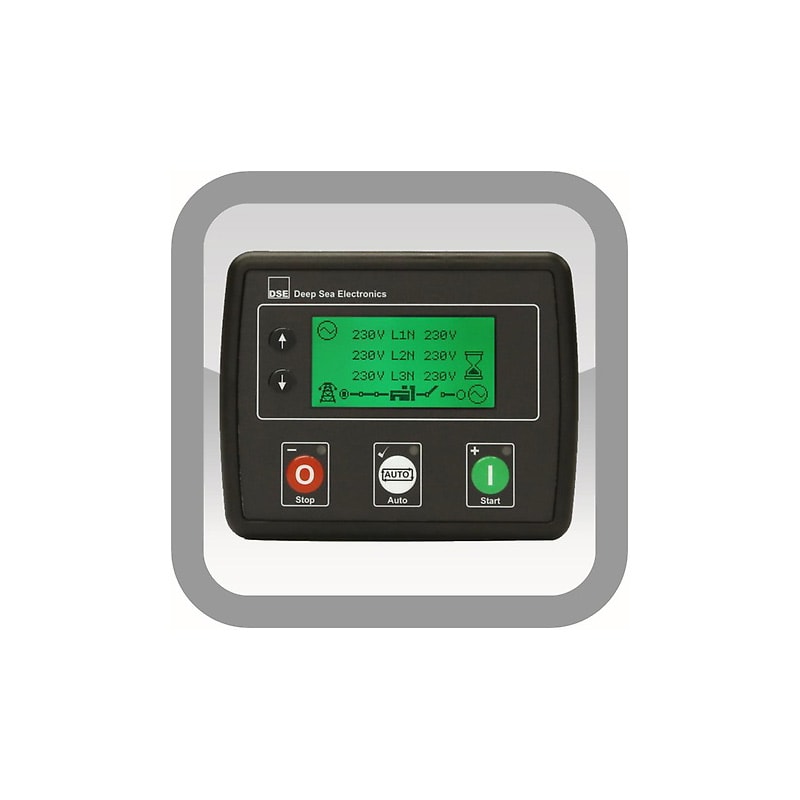

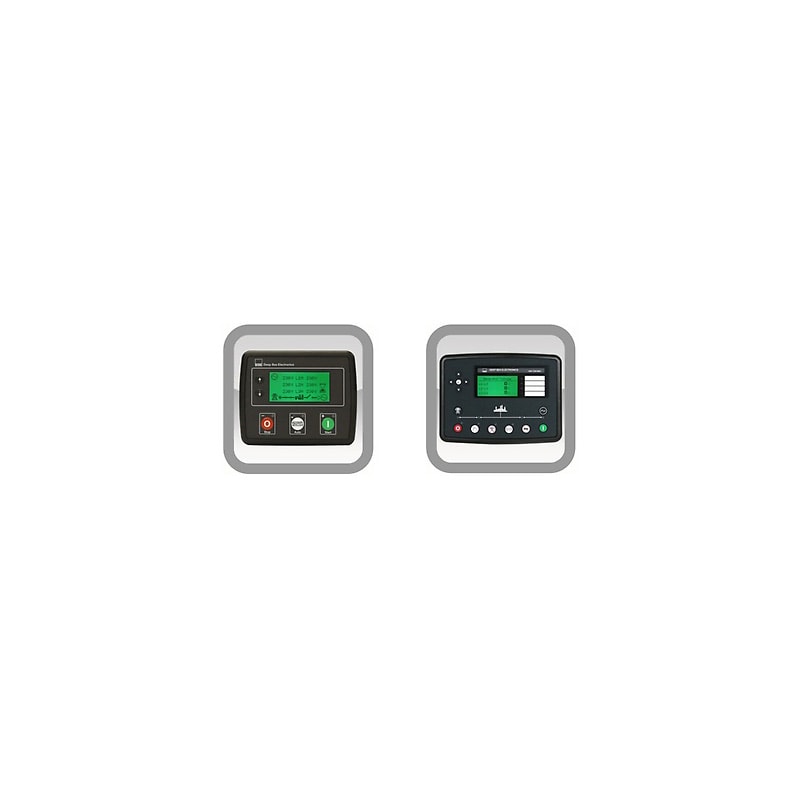

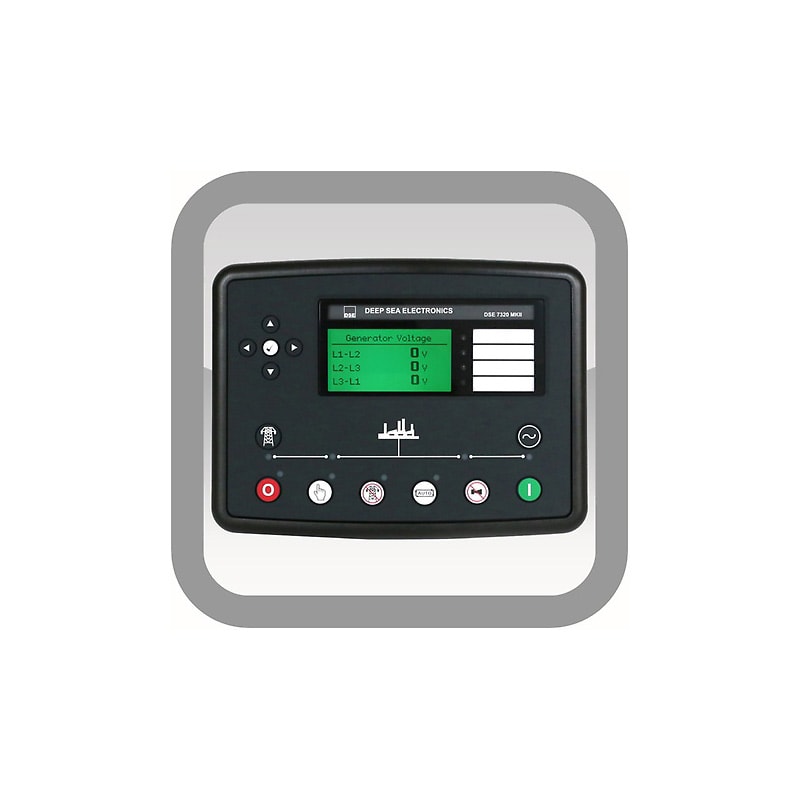

Automaattinen ohjauspaneeli (ACP) asennettuna generaattoriin, joka sisältää digitaalisen valvonnan ja suojausominaisuudet generaattorin toiminnoille.

• Automaattinen ohjauspaneeli
• Tulojännitteen mittaus
• Käytön ja parametrien valvonta
• Yksityiskohtainen tapahtumaloki aikaleimoineen

Esilämmitysjärjestelmä – PHS (Pre-Heating System)
Moottori on varustettu esilämmitysjärjestelmällä, joka lämmittää moottoria alhaisissa lämpötiloissa, jotta se käynnistyy helpommin.

Varavoimakytkin – LTS (Load Transfer Switch)
LTS-paneeli ohjaa sähköntoimitusta sähköverkosta generaattoriin, mikä takaa nopean sähköntoimituksen sähkökatkosten aikana. Se koostuu kaapista, joka asennetaan generaattorin ulkopuolelle. LTS:tä ohjataan generaattorin ohjauspaneelista (ACP) tulevilla signaaleilla, ja se reagoi sähkökatkoihin.

Tekniset tiedot

• Moottorin tiedot
  • Moottorin valmistaja: Perkins
  • malli: 1103A-33TG2
  • Kierrosluku: 1500 rpm
  • Jäähdytyksen tyyppi: Vesi
  • Pakokaasuluokka: Ei sertifioitu
  • Sylinterien määrä ja järjestely: 3 rivissä
  • Iskutilavuus: 3300 cm³
  • Imu: Turboahtimella
  • Kierrosnopeuden säädin: Mekaaninen
  • Teho, maks (ESP): 60.5 kWm
  • Teho, jatkuva (PRP): 55 kWm
  • Tuulettimen teho: 1.2 kWm
  • Tuulettimen ilmavirta: 89 m³/min
  • Öljysäiliön tilavuus: 8.3 l
  • Voiteluöljyn kulutus jatkuvassa käytössä (PRP), maks: 0.15 % polttoaineen kulutuksesta
  • Jäähdytysnesteen tilavuus: 10.2 l
  • Polttoaine: Diesel
  • Polttoaineen kulutus 75 % jatkuvalla kuormituksella (PRP): 211.8 g/kWh
  • Käynnistystyyppi: Sähkökäynnistys
  • Sähkösäätöjärjestelmä: 12 V

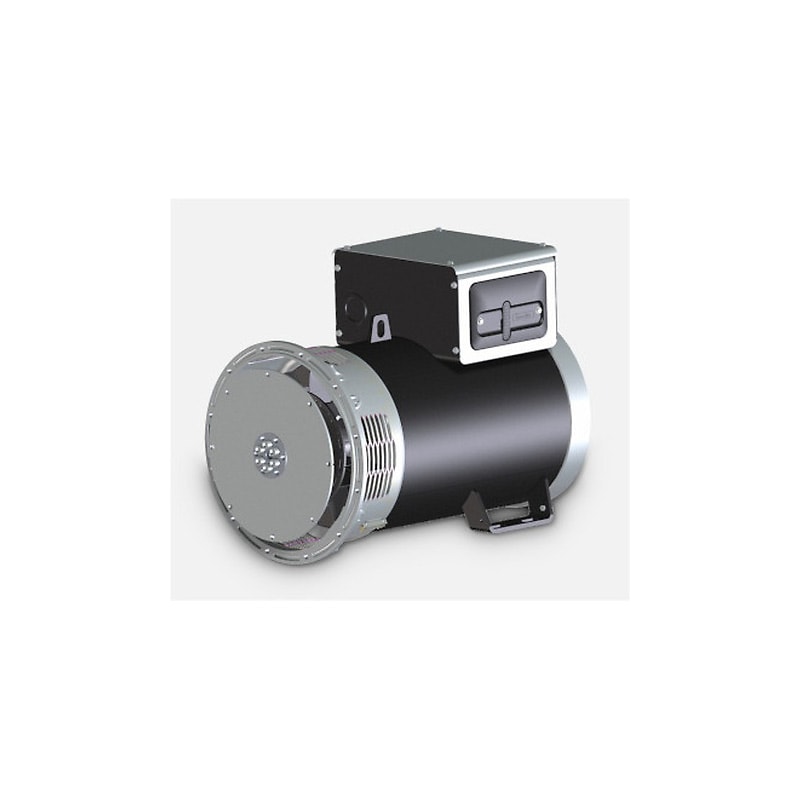

• Generaattorin tiedot
  • Generaattorin valmistaja: Mecc Alte
  • malli: ECP32-2M4 C
  • Käämityksen tyyppi: Standardi
  • Käämityksen liitostyyppi: Sarja Tähti Tyyppi
  • Taajuus: 50 Hz
  • Jännite: 400 V
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Teho, maks 27°C: 68.8 kVA
  • Teho, jatkuva 40°C: 62.5 kVA
  • Hyötysuhde 100 % kuormituksessa: 89.4 %
  • Generaattorin tyyppi: Harjaton
  • Napojen määrä: 4
  • Jännitehäiriö: 1 %
  • Eristysluokka: H
  • Kotelo-luokka: 23
• Asennustiedot
  • Jäähdytysilmavirta: 108 m³/min
  • Pakokaasujen virta jatkuvassa käytössä (PRP): 10.1 m³/min
  • Pakokaasujen lämpötila: 571 °C
  • Polttoaineen kulutus 75 % jatkuvassa käytössä (PRP): 10.33 l/h
  • Polttoaineen kulutus 100 % jatkuvassa käytössä (PRP): 13.90 l/h
• Polttoainesäiliö
  • Polttoainesäiliön tyyppi: 8PFT
  • Käyttöaika 75 % jatkuvassa käytössä (PRP): 7.74 h
  • Polttoainesäiliön kapasiteetti: 80 l
  • Polttoainesäiliön sijainti: Upotettu
• Sähkötiedot
  • Akkijännite: 12 V
  • Generaattorin jännite: 400/230 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Virta, maks: 96 A
  • Virta nimellinen: 87 A
  • Sulake: 100 A
  • Pituus: 2200 (P) mm
  • Leveys: 1020 (L) mm
  • Korkeus: 1292 (K) mm
  • Paino: 1037 kg
• Ääni- ja melutaso
  • Äänitehotaso (LWA): 93 dB(A)
  • Äänipaineen taso 1 m: 76 dB(A)
  • Äänipaineen taso 7 m: 64 dB(A)
