Pramac Sähkögeneraattori GDW50P/FNE MA ACP LTS, PHS, koteloitu/hiljainen, 3-vaihe, diesel

Äänieristetty sähkögeneraattori, joka sopii erinomaisesti varavoimaksi. Generaattorilla on G2-luokka ISO 8528-5:2013 mukaan.

Generaattori on varustettu luotettavalla Perkins-moottorilla ja Mecc Alten generaattorilla, joissa on kestävä mekaaninen rakenne, joka mahdollistaa helpon pääsyn liitoksiin ja rutiininomaiseen huoltoon.

Avaindata

• Teho, maks (ESP): 49.5 kVA
• Teho, maks (ESP): 39.6 kW
• Teho, jatkuva (PRP): 45.0 kVA
• Teho, jatkuva (PRP): 36.0 kW
• Jännite: 400/230 V
• Taajuus: 50 Hz
• Teho-kerroin: 0.8 cos ϕ
• Vaiheet: 3
• Polttoaine: Diesel

Suorituskyky ja rakenne

• Generaattorin runko on valmistettu hitsatusta teräksestä
• Generaattori ja moottori on asennettu tukevasti moottorin kiinnityksiin tärinän minimoimiseksi
• Liikkuvat ja pyörivät osat on suojattu tahattomalta kosketukselta
• Generaattorissa on maadoituspiste, johon kaikki metalliosat voidaan maadoittaa
• Säänkestävä kotelo galvanoidusta teräksestä suojaa generaattoria korroosiolta ja säältä
• Äänieristetty rakenne korkealaatuisella eristysmateriaalilla ja äänenvaimentimella mahdollistaa matalan melutason
• Suuret sivuovet helpottavat pääsyä huoltoon ja ylläpitoon
• Ovet on varustettu lukittavilla kahvoilla

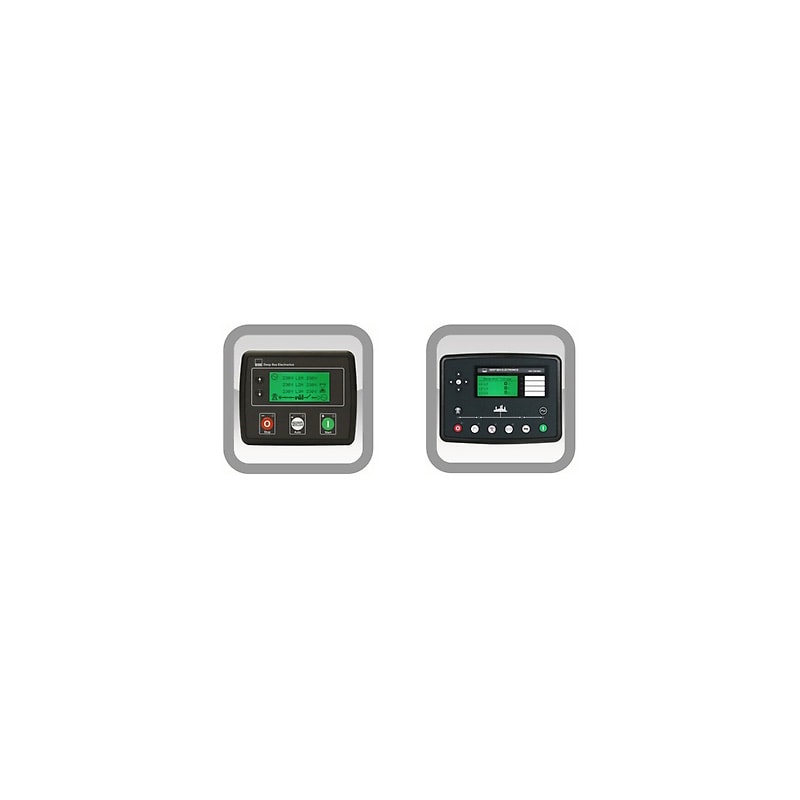

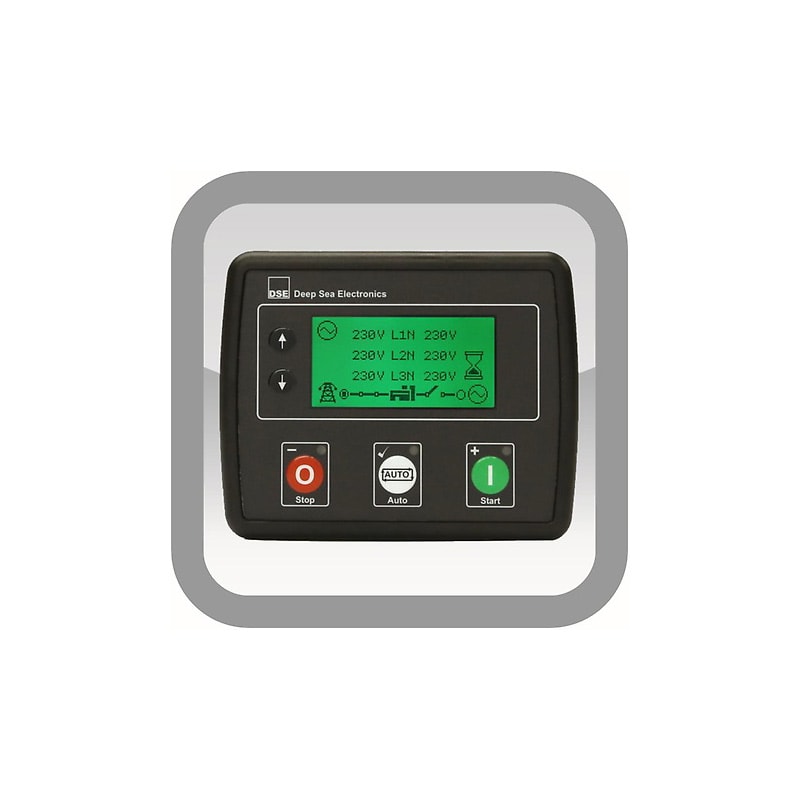

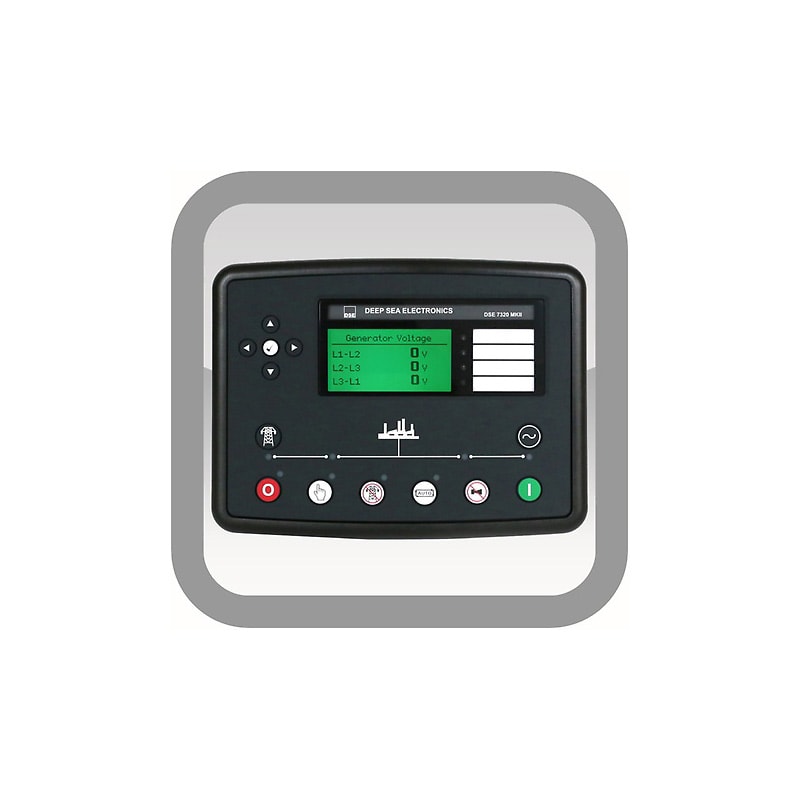

Automaattinen ohjauspaneeli – ACP
Automaattinen ohjauspaneeli (ACP) asennettuna generaattoriin, joka on varustettu digitaalisella valvonnalla ja generaattorin toimintojen suojauksella.

• Automaattinen ohjauspaneeli
• Tulojännitteen tunnistus
• Toiminnan ja parametrien valvonta
• Yksityiskohtainen tapahtumaloki aikaleimoineen

Esilämmitysjärjestelmä – PHS (Pre-Heating System)
Moottori on varustettu esilämmitysjärjestelmällä, joka lämmittää moottoria matalammissa lämpötiloissa, jotta se käynnistyy helpommin.

Varavoimakytkin – LTS (Load Transfer Switch)
LTS-paneeli ohjaa sähköntoimitusta sähköverkosta generaattoriin, mikä takaa nopean sähköntoimituksen sähkökatkosten aikana. Se koostuu kaapista, joka asennetaan generaattorin ulkopuolelle. LTS:tä ohjataan generaattorin ohjauspaneelin (ACP) signaaleilla, ja se reagoi sähkökatkoihin.

Tekniset tiedot

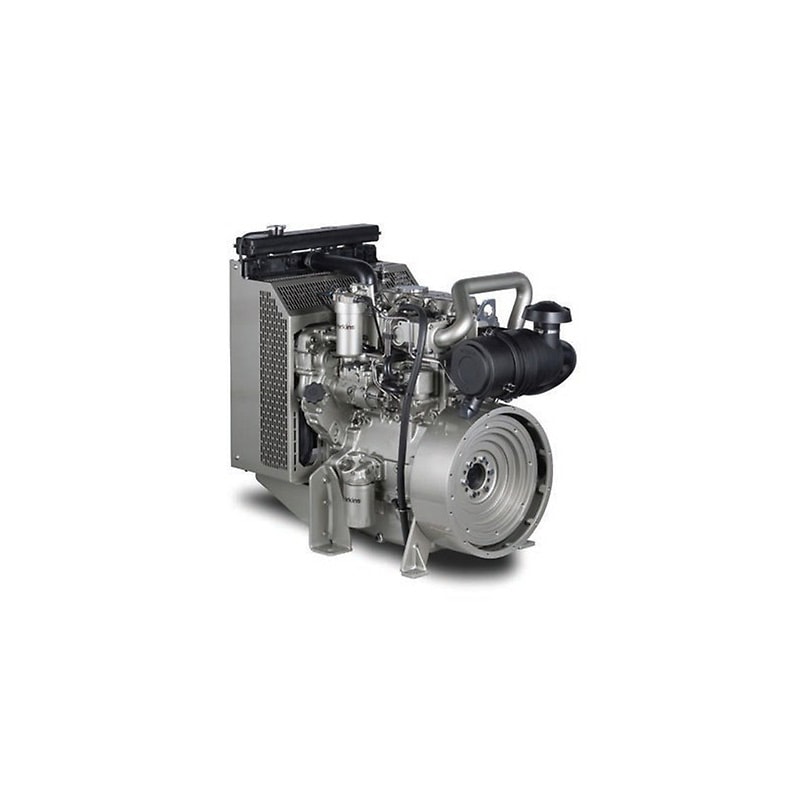

• Moottorin tekniset tiedot
  • Moottorin valmistaja: Perkins
  • Modelli: 1103A-33TG1
  • Kierrosluku: 1500 rpm
  • Jäähdytystyyppi: Vesi
  • Päästöluokka: Ei sertifioitu
  • Sylinterien määrä ja järjestely: 3 rivissä
  • Iskutilavuus: 3300 cm³
  • Imu: Turboahdettu
  • Kierrosnopeuden säädin: Mekaaninen
  • Teho, maks (ESP): 46.5 kWm
  • Teho, jatkuva (PRP): 42.2 kWm
  • Tuulettimen teho: 0.9 kWm
  • Tuulettimen ilmavirta: 53 m³/min
  • Öljysäiliön kapasiteetti: 8.3 l
  • Voiteluöljyn kulutus jatkuvassa käytössä (PRP), maks: 0.15 % polttoaineen kulutuksesta
  • Jäähdytysnesteen kapasiteetti: 10.2 l
  • Polttoaine: Diesel
  • Polttoaineen kulutus 75 % jatkuvalla kuormituksella (PRP): 209.4 g/kWh
  • Käynnistystyyppi: Sähkökäynnistys
  • Sähkösäätöjärjestelmä: 12 V
• Generaattorin tekniset tiedot
  • Generaattorin valmistaja: Mecc Alte
  • Modelli: ECP32 2S4 C
  • Käämitystyyppi: Standardi
  • Käämityksen liitostyyppi: Sarja Tähti Tyyppi
  • Taajuus: 50 Hz
  • Jännite: 400 V
  • Vaiheet: 3
  • Teho-kerroin: 0.8 cos ϕ
  • Teho, maks 27°C: 49.5 kVA
  • Teho, jatkuva 40°C: 45 kVA
  • Hyötysuhde 100 % kuormituksessa: 87.6 %
  • Generaattorin tyyppi: Harjaton
  • Napa määrä: 4
  • Jännite tarkkuus: 1 %
  • Eristeen luokka: H
  • Kotelo luokka: 23
• Asennustiedot
  • Jäähdytysilmavirta: 72 m³/min
  • Pakokaasuvirta jatkuvassa käytössä (PRP): 7.0 m³/min
  • Pakokaasun lämpötila: 537 °C
  • Polttoaineen kulutus 75 % jatkuvassa käytössä (PRP): 7.81 l/h
  • Polttoaineen kulutus 100 % jatkuvassa käytössä (PRP): 10.34 l/h
• Polttoainesäiliö
  • Polttoainesäiliön tyyppi: 8PFT
  • Käyttöaika 75 % jatkuvassa käytössä (PRP): 10.24 h
  • Polttoainesäiliön kapasiteetti: 80 l
  • Polttoainesäiliön sijainti: Sisäänrakennettu
• Sähkötiedot
  • Akkulämpötila: 12 V
  • Generaattorin jännite: 400/230 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Teho-kerroin: 0.8 cos ϕ
  • Virta, maks: 71 A
  • Virta nimellisarvo: 65 A
  • Sulake: 80 A
  • Pituus: 2200 (L) mm
  • Leveys: 1020 (B) mm
  • Korkeus: 1292 (H) mm
  • Paino: 990 kg
• Ääni- ja melutaso
  • Äänitehotaso (LWA): 93 dB(A)
  • Äänipaineen taso 1 m: 76 dB(A)
  • Äänipaineen taso 7 m: 64 dB(A)
