Pramac Sähkögeneraattori GDW45Y/FS2 MA ACP LTS, koteloitu/hiljainen, 3-vaihe, diesel

Äänieristetty sähkögeneraattori, joka sopii erinomaisesti varavoimageneraattoriksi. Generaattorilla on G2-luokka ISO 8528-5:2013 mukaan.

Generaattori on varustettu luotettavalla Yanmar-moottorilla ja Mecc Alten generaattorilla, joissa on kestävä mekaaninen rakenne, joka mahdollistaa helpon pääsyn liitäntöihin ja rutiininomaiseen huoltoon.

Tärkeimmät tiedot

• Teho, maks (ESP): 45.3 kVA
• Teho, maks (ESP): 36.2 kW
• Teho, jatkuva (PRP): 41.3 kVA
• Teho, jatkuva (PRP): 33.0 kW
• Jännite: 400/230 V
• Taajuus: 50 Hz
• Teho-tekijä: 0.8 cos ϕ
• Vaiheet: 3
• Polttoaine: Diesel

Suunnittelu ja rakenne

• Generaattorin runko on valmistettu hitsatusta teräksestä
• Generaattori ja moottori on asennettu tukevasti moottorin kiinnityksiin tärinän minimoimiseksi
• Liikkuvat ja pyörivät osat on suojattu tahattomalta kosketukselta
• Generaattorissa on maadoituskohta, johon kaikki metalliosat voidaan maadoittaa
• Säänkestävä kotelo galvanoidusta teräksestä suojaa generaattoria korroosiolta ja säältä
• Äänieristetty rakenne korkealaatuisella eristemateriaalilla ja äänenvaimentimella mahdollistaa alhaisen melutason
• Suuret sivuovet helpottavat pääsyä huoltoon ja ylläpitoon
• Ovet on varustettu lukittavilla kahvoilla

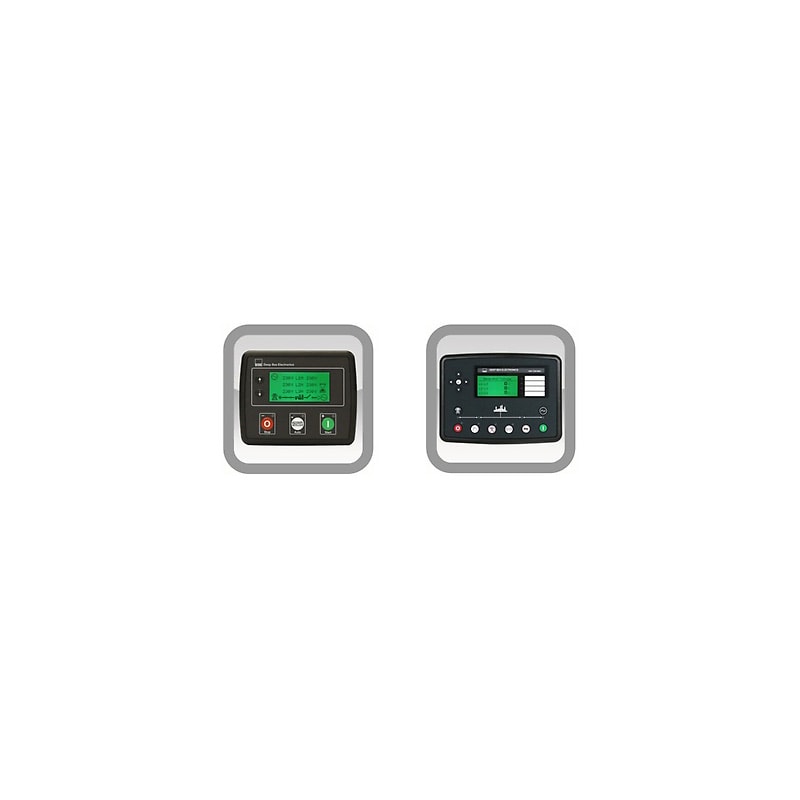

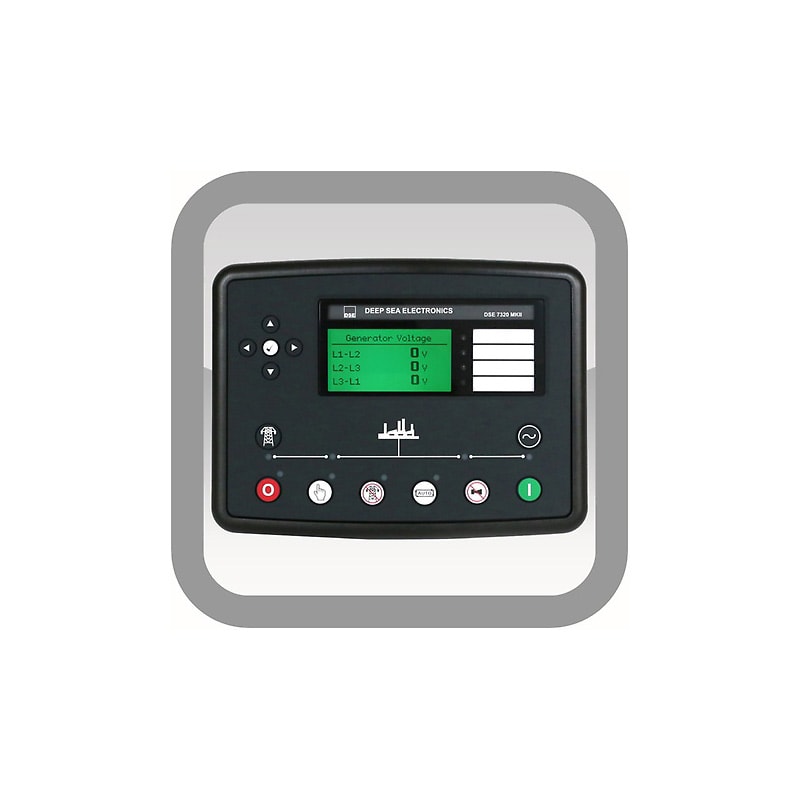

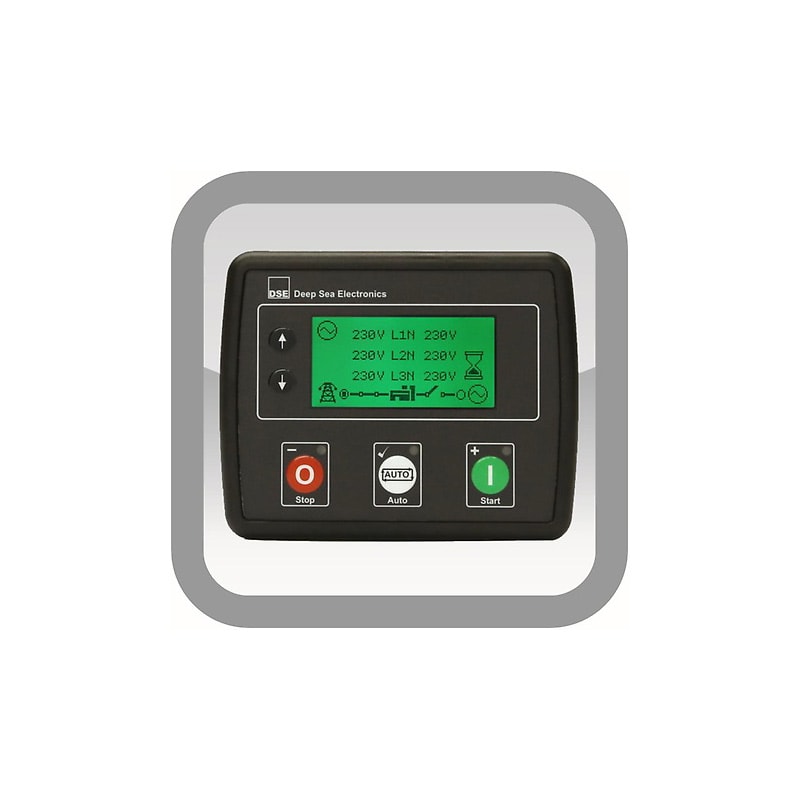

Automaattinen ohjauspaneeli – ACP
Automaattinen ohjauspaneeli (ACP) asennettuna generaattoriin, joka on varustettu digitaalisella valvonnalla ja generaattorin toimintojen suojauksella.

• Automaattinen ohjauspaneeli
• Tulojännitteen tunnistus
• Liitäntäpaneeli LTS-paneelin liittämistä varten

Varavoimakytkin – LTS (Load Transfer Switch)
LTS-paneeli ohjaa sähköntoimitusta sähköverkosta generaattoriin, mikä takaa nopean sähköntoimituksen sähkökatkosten aikana. Se koostuu kaapista, joka asennetaan generaattorin ulkopuolelle. LTS:tä ohjataan generaattorin ohjauspaneelista (ACP) tulevilla signaaleilla, ja se reagoi sähkökatkoihin.

Tekniset tiedot

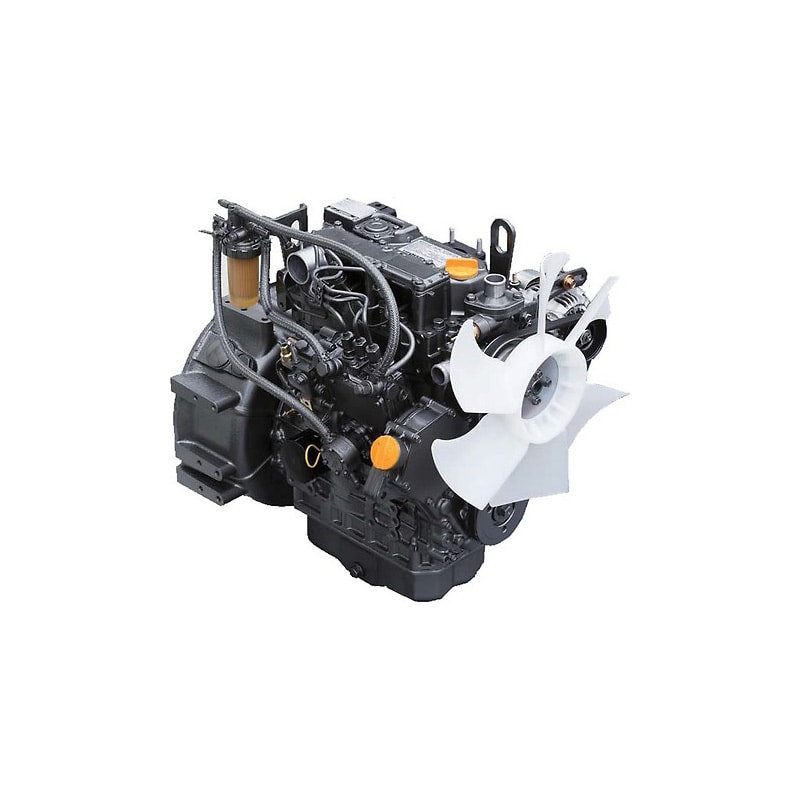

• Moottorin tekniset tiedot
  • Moottorin valmistaja: Yanmar
  • Mallinumero: 4TNV98T-GPGE
  • Kierrosluku: 1500 rpm
  • Jäähdytyksen tyyppi: Vesi
  • Päästöluokka: 2
  • Sylinterien määrä ja järjestely: 4 rivissä
  • Iskutilavuus: 3319 cm³
  • Imu: Turboahdettu
  • Kierrosnopeuden säädin: Mekaaninen
  • Teho, maks (ESP): 41.8 kWm
  • Teho, jatkuva (PRP): 38.1 kWm
  • Tuulettimen teho: 0.4 kWm
  • Tuulettimen ilmavirta: 64 m³/min
  • Öljykapasiteetti: 10.5 l
  • Jäähdytysnesteen kapasiteetti: 4.2 l
  • Polttoaine: Diesel
  • Polttoaineen kulutus 75 % jatkuvalla kuormituksella (PRP): 231 g/kWh
  • Käynnistystyyppi: Sähkökäynnistys
  • Sähkösäätöjärjestelmä: 12 V

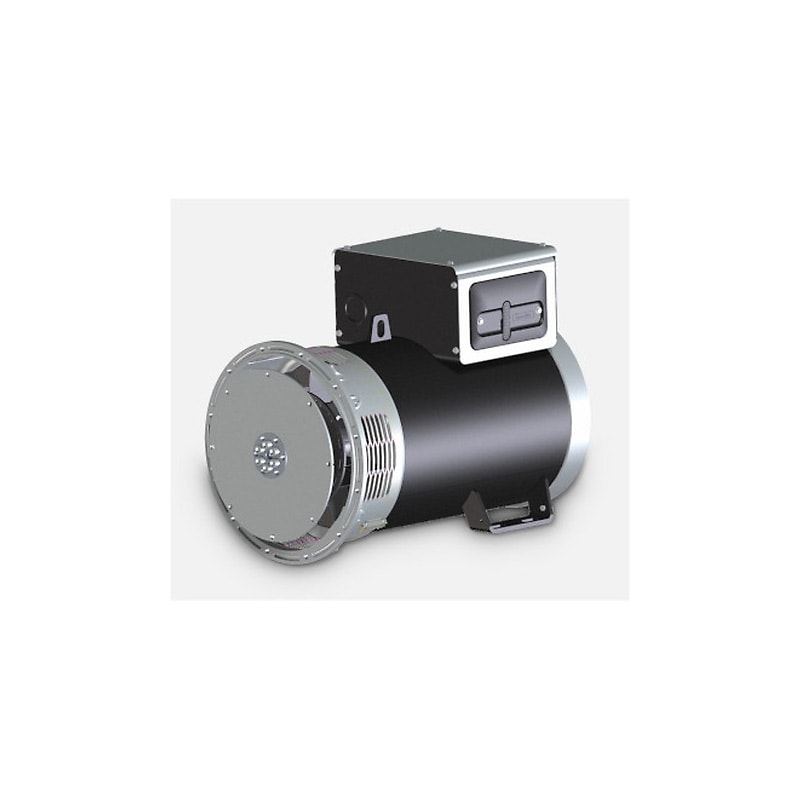

• Generaattorin tekniset tiedot
  • Generaattorin valmistaja: Mecc Alte
  • Mallinumero: ECP32 2S4 C
  • Käämityksen tyyppi: Standardi
  • Käämityksen liitostyyppi: Sarja Tähti Tyyppi
  • Taajuus: 50 Hz
  • Jännite: 400 V
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Teho, maks 27°C: 49.5 kVA
  • Teho, jatkuva 40°C: 45 kVA
  • Hyötysuhde 100 % kuormituksessa: 87.6 %
  • Generaattorin tyyppi: Harjaton
  • Napojen määrä: 4
  • Jännite tarkkuus: 1 %
  • Eristysluokka: H
  • Kotelo-luokka: 23
• Asennustiedot
  • Jäähdytysilmavirta: 83 m³/min
  • Pakokaasujen virta jatkuvassa käytössä (PRP): 8.4 m³/min
  • Pakokaasun lämpötila: 470 °C
  • Polttoaineen kulutus 75 % jatkuvassa käytössä (PRP): 7.78 l/h
  • Polttoaineen kulutus 100 % jatkuvassa käytössä (PRP): 10.47 l/h
• Polttoainesäiliö
  • Polttoainesäiliön tyyppi: 8PFT
  • Käyttöaika 75 % jatkuvassa käytössä (PRP): 10.28 h
  • Polttoainesäiliön kapasiteetti: 80 l
  • Polttoainesäiliön sijainti: Upotettu
• Sähkötiedot
  • Akkijännite: 12 V
  • Generaattorin jännite: 400/230 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Virta, maks: 65 A
  • Virta nimellinen: 60 A
  • Sulake: 63 A
  • Pituus: 2200 (L) mm
  • Leveys: 1020 (B) mm
  • Korkeus: 1292 (H) mm
  • Paino: 866 kg
• Ääni- ja melutaso
  • Äänitehotaso (LWA): 89 dB(A)
  • Äänipaineen taso 1 m: 72 dB(A)
  • Äänipaineen taso 7 m: 60 dB(A)
