Pramac Sähkögeneraattori GDW110I/FS2 MA ACP LTS, PHS, koteloitu/hiljainen, 3-vaihe, diesel

Äänieristetty sähkögeneraattori, joka sopii erinomaisesti varavoimaksi. Generaattorilla on G2-luokka ISO 8528-5:2013 mukaan.

Generaattori on varustettu luotettavalla Ivecomotorilla ja Mecc Alten generaattorilla, joissa on kestävä mekaaninen rakenne, joka mahdollistaa helpon pääsyn liitäntöihin ja rutiininomaiseen huoltoon.

Avaindata

• Teho, maks (ESP): 110.0 kVA
• Teho, maks (ESP): 88.0 kW
• Teho, jatkuva (PRP): 100.0 kVA
• Teho, jatkuva (PRP): 80.0 kW
• Jännite: 400/230 V
• Taajuus: 50 Hz
• Teho-tekijä: 0.8 cos ϕ
• Vaiheet: 3
• Polttoaine: Diesel

Suorituskyky ja rakenne

• Generaattorin runko on valmistettu hitsatusta teräksestä
• Generaattori ja moottori on asennettu tukevasti moottorin kiinnityksiin tärinän minimoimiseksi
• Liikkuvat ja pyörivät osat on suojattu tahattomalta kosketukselta
• Generaattorissa on maadoituspiste, johon kaikki metalliosat voidaan maadoittaa
• Säänkestävä kotelo galvanoidusta teräksestä suojaa generaattoria korroosiolta ja säältä
• Äänieristetty rakenne korkealaatuisella eristysmateriaalilla ja äänenvaimentimella mahdollistaa matalan melutason
• Suuret sivuovet helpottavat pääsyä huoltoon ja ylläpitoon
• Ovet on varustettu lukittavilla kahvoilla

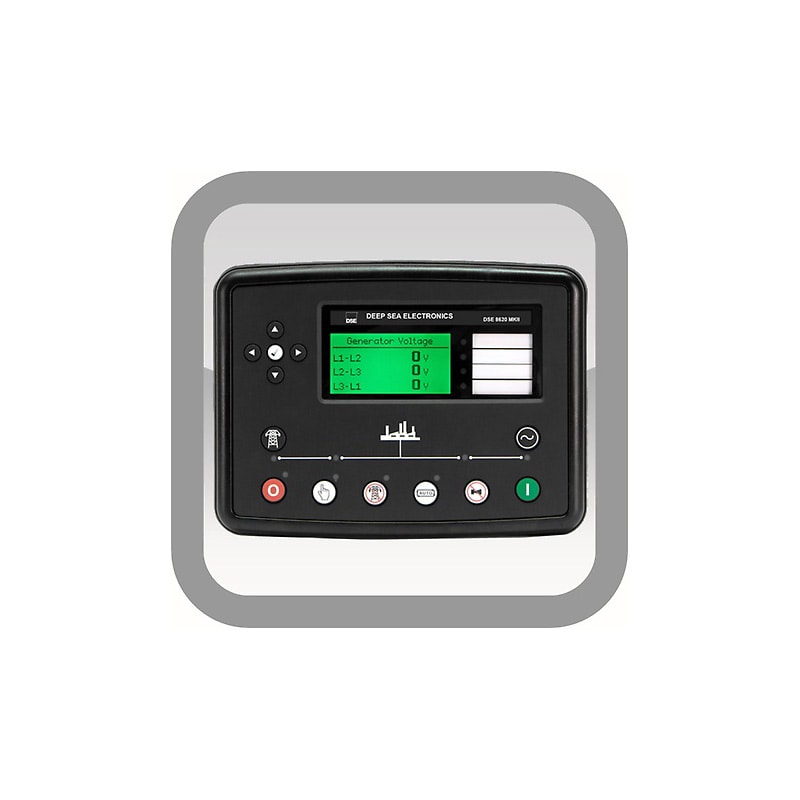

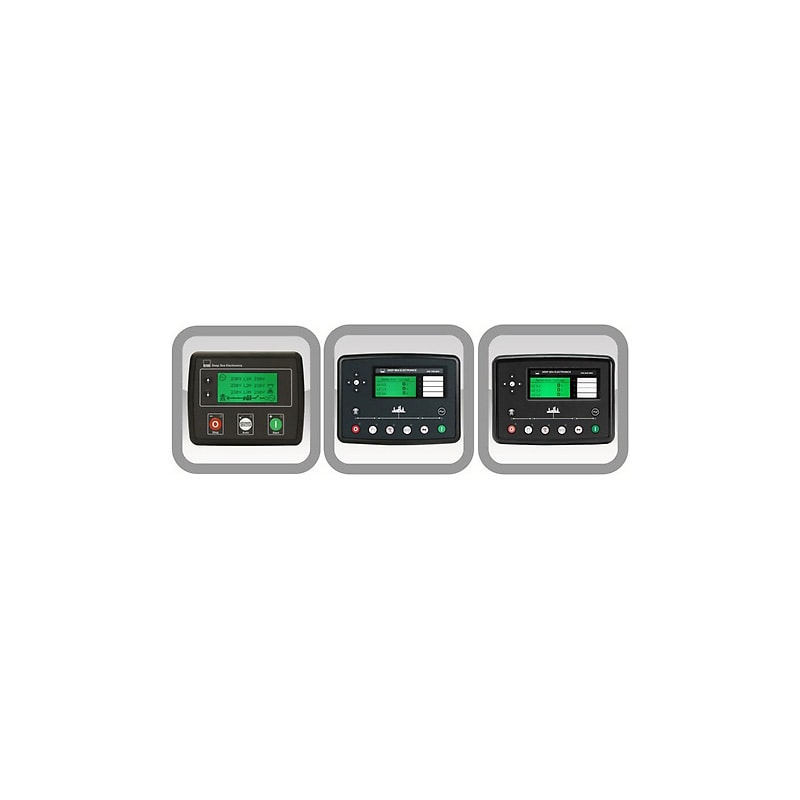

Automaattinen ohjauspaneeli – ACP
Automaattinen ohjauspaneeli (ACP) asennettuna generaattoriin, jossa on digitaalinen valvonta ja suojaus generaattorin toiminnoille.

• Automaattinen ohjauspaneeli
• Tulojännitteen tunnistus
• Uttagspanel med sokkel för anslutning till LTS-panel

Esilämmitysjärjestelmä – PHS (Pre-Heating System)
Moottori on varustettu esilämmitysjärjestelmällä, joka lämmittää moottoria matalammissa lämpötiloissa helpottaakseen käynnistystä.

Varavoimakytkin – LTS (Load Transfer Switch)
LTS-paneeli ohjaa sähköntoimitusta sähköverkosta generaattorille, mikä takaa nopean sähköntoimituksen sähkökatkosten aikana. Se koostuu kaapista, joka asennetaan generaattorin ulkopuolelle. LTS:ää ohjataan generaattorin ohjauspaneelin (ACP) signaaleilla, ja se reagoi sähkökatkoihin.

Tekniset tiedot

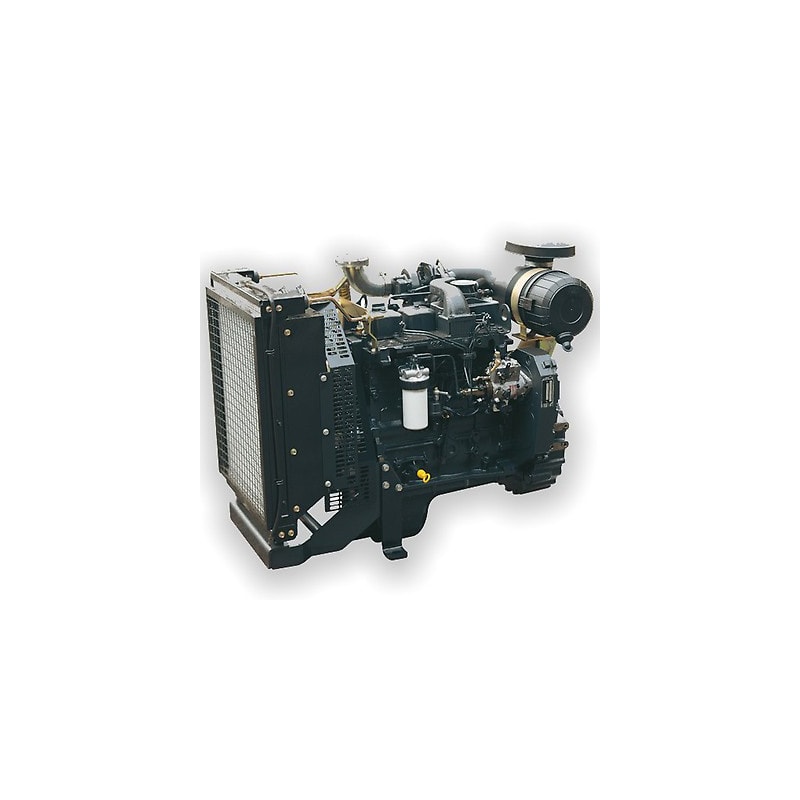

• Moottorin tekniset tiedot
  • Moottorimerkki: FPT
  • malli: NEF45TM2A
  • Kierrosluku: 1500 rpm
  • Jäähdytyksen tyyppi: Vesi
  • Päästöluokka: 2
  • Cylindermäärä ja järjestely: 4 rivissä
  • Iskutilavuus: 4500 cm³
  • Imu: Turbokäynnistys, jälkijäähdytys
  • Kierrosnopeuden säädin: Mekaaninen
  • Teho, maks (ESP): 98 kWm
  • Teho, jatkuva (PRP): 89.3 kWm
  • Tuulettimen teho: 1.8 kWm
  • Tuulettimen ilmavirta: 132 m³/min
  • Öljykapasiteetti: 12.8 l
  • Voiteluöljyn kulutus jatkuvassa käytössä (PRP), maks: 0.1 % polttoaineen kulutuksesta
  • Jäähdytysnesteen kapasiteetti: 18.5 l
  • Polttoaine: Diesel
  • Polttoaineen kulutus 75 % jatkuvalla kuormituksella (PRP): 203.5 g/kWh
  • Käynnistystyyppi: Sähkökäynnistys
  • Sähkösäätöjärjestelmä: 12 V

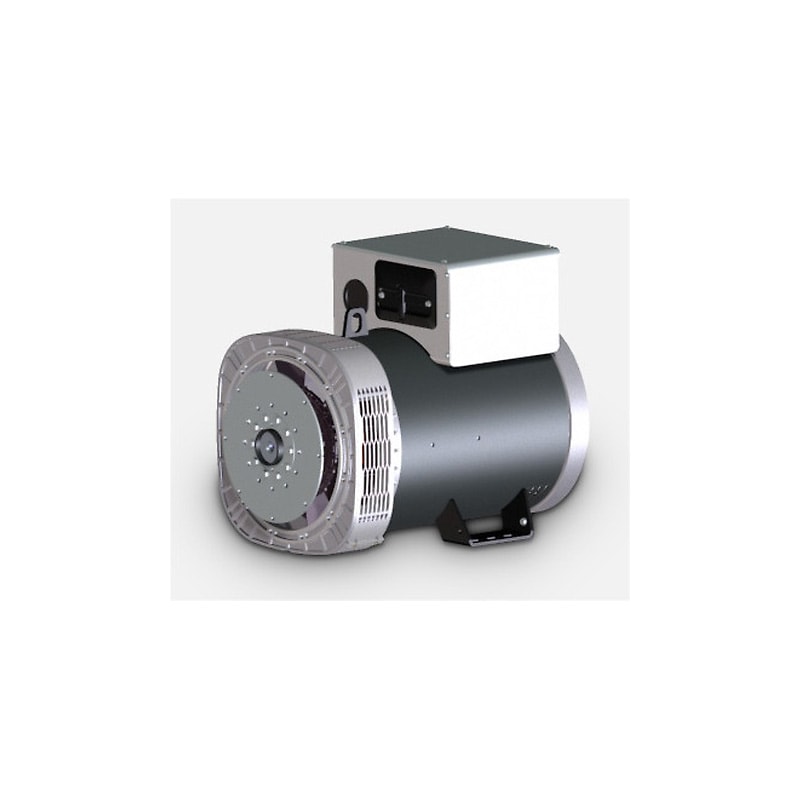

• Generaattorin tekniset tiedot
  • Generaattorimerkki: Mecc Alte
  • malli: ECP34-2S 4C
  • Käämityksen tyyppi: Standardi
  • Käämityksen liitostyyppi: Sarja Tähti Tyyppi
  • Taajuus: 50 Hz
  • Jännite: 400 V
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Teho, maks 27°C: 110 kVA
  • Teho, jatkuva 40°C: 100 kVA
  • Hyötysuhde 100 % kuormituksessa: 92 %
  • Generaattorin tyyppi: Harjaton
  • Napamäärä: 4
  • Jännite tarkkuus: 1 %
  • Eristysluokka: H
  • Kotelo-luokka: 23
• Asennustiedot
  • Polttoaineen kulutus 75 % jatkuvassa käytössä (PRP): 16.13 l/h
  • Polttoaineen kulutus 100 % jatkuvassa käytössä (PRP): 21.95 l/h
• Polttoainetankki
  • Polttoainetankin tyyppi: 8PFT
  • Käyttöaika 75 % jatkuvassa käytössä (PRP): 21.70 h
  • Polttoainetankin kapasiteetti: 350 l
  • Polttoainetankin sijainti: Sisäänrakennettu
• Sähkötiedot
  • Akkulämpötila: 12 V
  • Generaattorin jännite: 400/230 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Virta, maks: 159 A
  • Virta nimellinen: 144 A
  • Sulake: 350 A
  • Pituus: 2757 (L) mm
  • Leveys: 1120 (B) mm
  • Korkeus: 1852 (H) mm
  • Paino: 1416 kg
• Ääni- ja melutaso
  • Äänitehotaso (LWA): 96 dB(A)
  • Äänipaineen taso 1 m: 78 dB(A)
  • Äänipaineen taso 7 m: 67 dB(A)
