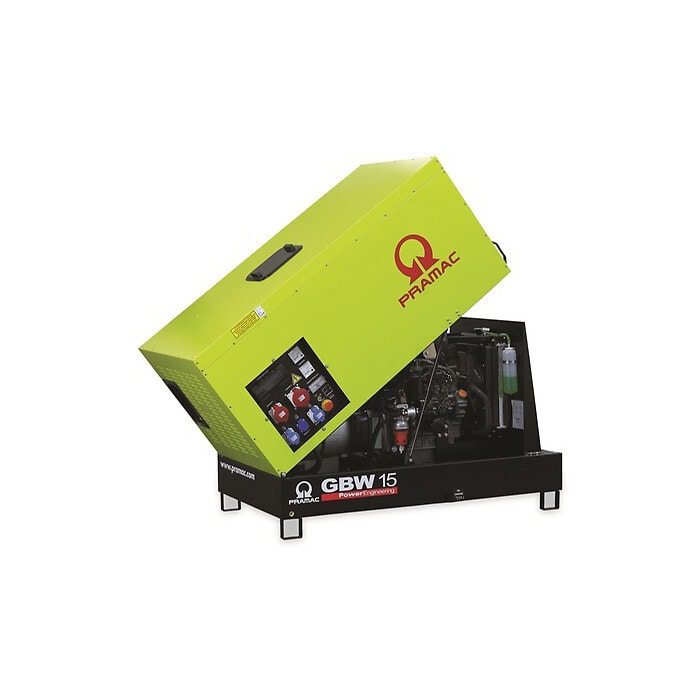

Pramac Sähkögeneraattori GBW15Y/FS5 L ACP LTS, PHS, koteloitu/hiljainen, 3-vaihe, diesel

Tehokas dieselkäyttöinen sähkögeneraattori koteloidussa ja ääntä eristävässä rakenteessa. Generaattori on rakennettu jalustalle, jossa on jalat helppoa käsittelyä varten, ja siinä on integroitu muovinen polttoainesäiliö. Moottori on kiinnitetty tukevilla tärinänvaimennuskiinnikkeillä, ja kaikki liikkuvat moottoriosat ovat suojattu vahingossa tapahtuvilta kosketuksilta. Erittäin edullinen malli, jossa kaikki komponentit ovat korkealaatuisia, mikä takaa luotettavan ja helppohoitoisen sähköaggregaatin.

• Erittäin edullinen
• Monitoiminen ja käyttäjäystävällinen
• Kompakti muotoilu helppoa kuljetusta ja huoltoa varten
• Sopii teollisuuteen, rakentamiseen, maatalouteen ja pienyrityksiin

Avaindata

• Teho, maksimi (ESP): 13.46 kVA
• Teho, maksimi (ESP): 10.77 kW
• Teho, jatkuva (PRP): 12.61 kVA
• Teho, jatkuva (PRP): 10.09 kW
• Jännite: 400 V
• Taajuus: 50 Hz
• Teho-tekijä: 0.8 cos ϕ
• Vaiheet: 3
• Polttoaine: Diesel

Suunnittelu ja rakenne

• Generaattorin runko on valmistettu hitsatusta teräksestä
• Generaattori ja moottori on asennettu tukeville moottorikiinnikkeille tärinöiden minimoimiseksi
• Varustettu nostokoukulla
• Generaattori on asennettu tukeville liukukiskoille helppoa käsittelyä varten nostotrukeilla
• Näkyvä polttoainetaso
• Vahva avattava kansi, jossa on kaasujouset ja kahva, mikä helpottaa avamista ja mahdollistaa helpon pääsyn moottoriin ja generaattoriin säännöllistä huoltoa varten
• Äänieristetty rakenne korkealaatuisella eristysmateriaalilla ja äänenvaimentimella, mikä takaa matalan melutason

Moottori
Yanmar-moottori, joka täyttää vaatimukset ISO 8528/1, ISO 3046/1:1986, BS 5514/1 mukaan.

• Polttoainejärjestelmä, jossa on ruiskutus, polttoainesuodatin ja Bosch in-Line polttoainepumppu
• Paineperusteinen voitelujärjestelmä öljypumpulla ja öljysuodattimella
• Termostaattiohjattu jäähdytysjärjestelmä hihnavetoisella jäähdytysnestepumpulla ja tuulettimella

Generaattori
Linzin generaattori, jossa on kestävä mekaaninen rakenne, joka mahdollistaa helpon pääsyn liitäntöihin ja säännölliseen huoltoon. Generaattorilla on ± 4 % toleranssi ilman kuormitusta ja täyden kuormituksen aikana, mikä mahdollistaa generaattorin käytön herkän elektroniikan kanssa.

Automaattinen ohjauspaneeli – ACP
Automaattinen ohjauspaneeli (ACP) asennettuna generaattoriin, joka on varustettu digitaalisella valvonnalla ja suojaustoiminnoilla.

• Digiittiset mittaristot päävirralle, generaattorin jännitteelle, generaattorin taajuudelle, generaattorin virralle, akustatus ja tuntimittari
• Hälytysominaisuudet: Alhainen öljynpaine, korkea moottorin lämpötila, ylijännitesuoja, alijännitesuoja, ylikuormitussuoja, alhaisen ja korkean taajuuden suoja, automaattisen käynnistyksen epäonnistuminen, akun latausvika, akun jännite, vikavirtasuoja
• Liitäntäpaneeli, jossa on liitin LTS-paneelia varten sekä 1 kpl 3P+N+T CEE 400V 32A

Esilämmitysjärjestelmä – PHS (Pre-Heating System)
Moottori on varustettu esilämmitysjärjestelmällä, joka lämmittää moottoria alhaisissa lämpötiloissa, jotta se käynnistyy helpommin.

Varavoimakytkin – LTS (Load Transfer Switch)
LTS-paneeli ohjaa virransyöttöä sähköverkosta generaattoriin, mikä takaa nopean virransyötön sähkökatkosten aikana. Se koostuu kaapista, joka asennetaan generaattorin ulkopuolelle. LTS:ää ohjataan generaattorin ohjauspaneelista (ACP) tulevilla signaaleilla, ja se reagoi sähkökatkoihin.

Tekniset tiedot

• Moottorin tekniset tiedot
  • Moottorin valmistaja: Yanmar
  • malli: 3TNV88F-UGPGE
  • Kierrosluku: rpm
  • Jäähdytyksen tyyppi: Vesi
  • Päästöluokka: 5
  • Sylinterien määrä ja järjestely: 3 rivissä
  • Iskutilavuus: 1642 cm³
  • Imu: Luonnollinen
  • Kierrosnopeuden säädin: Mekaaninen
  • Teho, maksimi (ESP): 13.2 kWm
  • Teho, jatkuva (PRP): 12.4 kWm
  • Öljykapasiteetti: 6.7 l
  • Jäähdytysnesteen kapasiteetti: 2 l
  • Polttoaine: Diesel
  • Polttoaineen kulutus 75 % jatkuvalla kuormituksella (PRP): 227 g/kWh
  • Polttoaineen kulutus jatkuvalla kuormituksella (PRP): 225 g/kWh
  • Käynnistystyyppi: Sähkökäynnistys
  • Käynnistysmoottorin teho: 1.2 kW
  • Sähkösäätöjärjestelmä: 12 V
• Generaattorin tekniset tiedot
  • Generaattorin valmistaja: Linz
  • malli: E1S13MD
  • Taajuus: 50 Hz
  • Jännite: 400 V
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Hyötysuhde 75 % kuormituksessa: 85.4 %
  • Generaattorin tyyppi: Hiiliharjaton
  • Napojen määrä: 4
  • Jännitesäätimen tyyppi:
  • Jänniten tarkkuus: 4 %
  • Eristysluokka: H
  • Koteloluokka: 21
• Asennustiedot
  • Ilmavirta, yhteensä: 29.92 m³/min
  • Pakokaasujen virta jatkuvassa käytössä (PRP): 2.6 m³/min
  • Pakokaasujen lämpötila: 425 °C
  • Polttoaineen kulutus 75 % jatkuvassa käytössä (PRP): 2.53 l/h
  • Polttoaineen kulutus 100 % jatkuvassa käytössä (PRP): 3.32 l/h
• Polttoainesäiliö
  • Polttoainesäiliön tyyppi: Muovi
  • Käyttöaika 75 % jatkuvassa käytössä (PRP): 20.16 h
  • Polttoainesäiliön kapasiteetti: 51 l
  • Polttoainesäiliön sijainti: Koteloitu
• Sähkötiedot
  • Akkulämpötila: 12 V
  • Generaattorin jännite: 400 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Virta, maksimi: 19.43 A
  • Sulake: 20 A
  • Pituus: 1645 (L) mm
  • Leveys: 870 (B) mm
  • Korkeus: 1072 (H) mm
  • Paino: 465 kg
• Ääni- ja melutaso
  • Äänitehotaso (LWA): 93 dB(A)
  • Äänipaineen taso 7 m etäisyydellä: 64 dB(A)
