Pramac Sähkögeneraattori GBW15P/FNE L ACP LTS, PHS, koteloitu/hiljainen, 3-vaihe, diesel

Tehokas dieselkäyttöinen generaattori integroidussa ja äänieristetyssä rakenteessa. Generaattori on rakennettu jalustalle, jossa on jalat helppoa käsittelyä varten, ja siinä on integroitu muovinen polttoainesäiliö. Moottori on asennettu tukevilla tärinänvaimennuskiinnikkeillä, ja kaikki liikkuvat moottoriosat on suojattu tahattomalta kosketukselta. Erittäin edullinen malli, jossa kaikki komponentit ovat korkealaatuisia, mikä takaa luotettavan ja helppohoitoisen sähköaggregaatin.

• Erittäin edullinen
• Monitoiminen ja käyttäjäystävällinen
• Kompakti muotoilu helppoa kuljetusta ja huoltoa varten
• Sopii teollisuuteen, rakennusalalle, maatalouteen ja pienyrityksille

Avaindata

• Teho, max (ESP): 14.1 kVA
• Teho, max (ESP): 11.28 kW
• Teho, jatkuva (PRP): 12.72 kVA
• Teho, jatkuva (PRP): 10.18 kW
• Jännite: 400 V
• Taajuus: 50 Hz
• Teho-tekijä: 0.8 cos ϕ
• Vaiheet: 3
• Polttoaine: Diesel

Suorituskyky ja rakenne

• Generaattorin runko on valmistettu hitsatusta teräksestä
• Generaattori ja moottori on asennettu tukeville moottorikiinnikkeille tärinöiden minimoimiseksi
• Varustettu nostokoukulla
• Generaattori on asennettu tukeville liukukiskoille helppoa käsittelyä varten nostotrukeilla
• Näkyvä polttoainetaso
• Vahva avattava kansi, jossa on kaasujouset ja kahva, mikä helpottaa avamista ja mahdollistaa helpon pääsyn moottoriin ja generaattoriin rutiinihuoltoa varten
• Äänieristetty rakenne korkealaatuisella eristysmateriaalilla ja äänenvaimentimella, mikä takaa matalan melutason

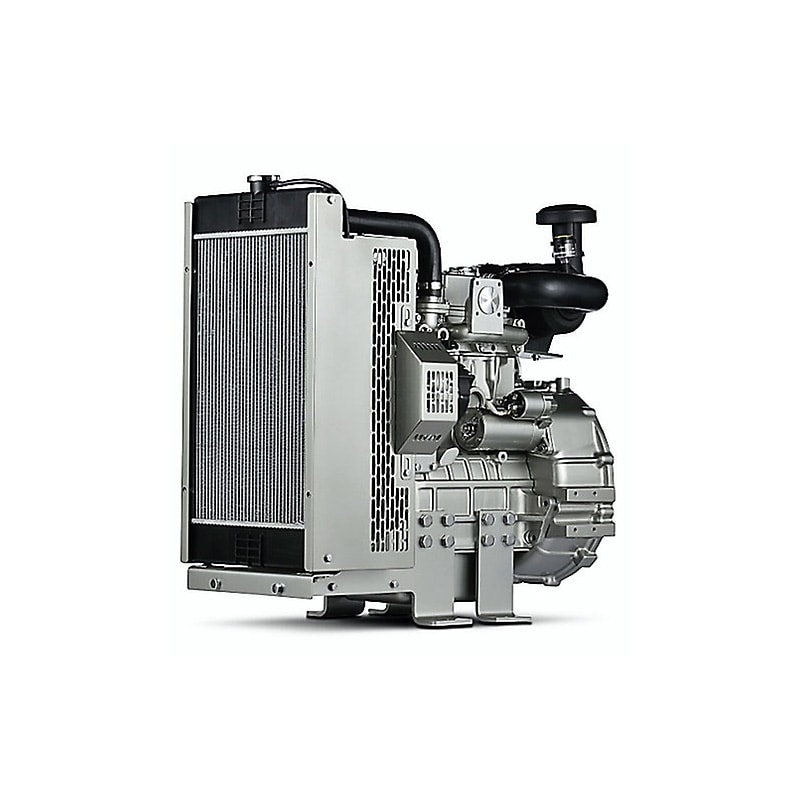

Moottori
Perkins-moottori, joka täyttää ISO 8528/1, ISO 3046/1:1986, BS 5514/1 vaatimukset.

• Polttoainejärjestelmä, jossa on pyörivä polttoainepumppu ja polttoainesuodatin sekä pohja, jossa on tasonmittaus
• Voiteluöljyjärjestelmä öljysuodattimella
• Termostaattiohjattu jäähdytysjärjestelmä hihnavetoisella jäähdytysnestepumpulla ja tuulettimella

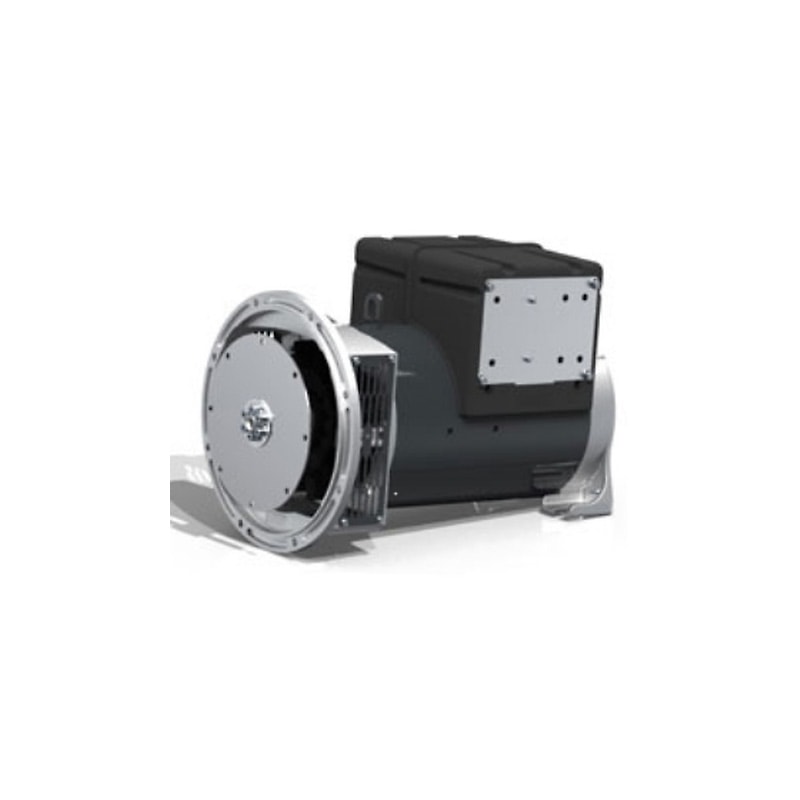

Generaattori
Linzin generaattori, jossa on kestävä mekaaninen rakenne, joka mahdollistaa helpon pääsyn liitäntöihin ja rutiinihuoltoon. Generaattorilla on ± 4% toleranssi ilman kuormaa ja täyden kuormituksen aikana, mikä mahdollistaa generaattorin käytön herkän elektroniikan kanssa.

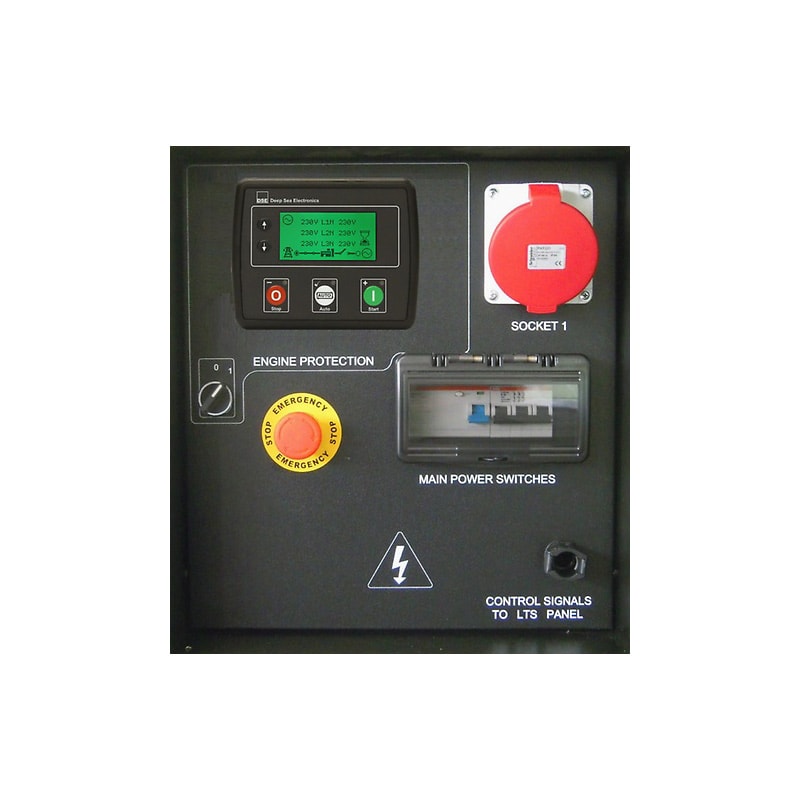

Automaattinen ohjauspaneeli – ACP

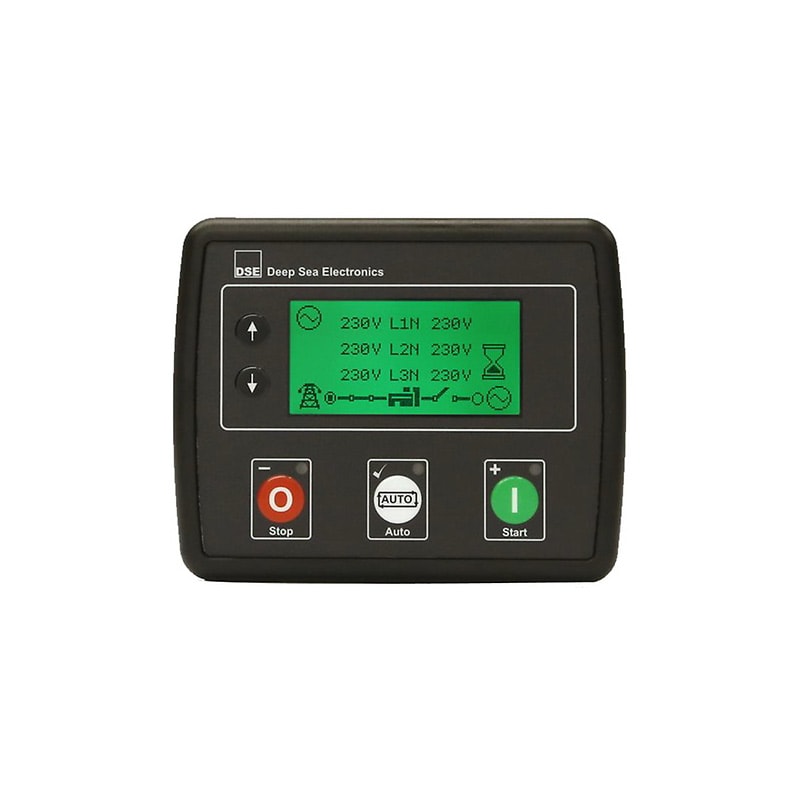

Automaattinen ohjauspaneeli (ACP) asennettuna generaattoriin, jossa on digitaalinen valvonta ja suojaus generaattorin toiminnoille.

• Digitaaliset mittaristot päävirralle, generaattorin jännitteelle, generaattorin taajuudelle, generaattorin virralle, akustatus ja tuntimittari
• Hälytysominaisuudet: Alhainen öljynpaine, korkea moottorin lämpötila, ylikuormitus- ja alijännitesuoja, ylikuormitussuoja, alhaisen ja korkean taajuuden suoja, automaattisen käynnistyksen epäonnistuminen, akun latausvirhe, akkujännite, maasuoja

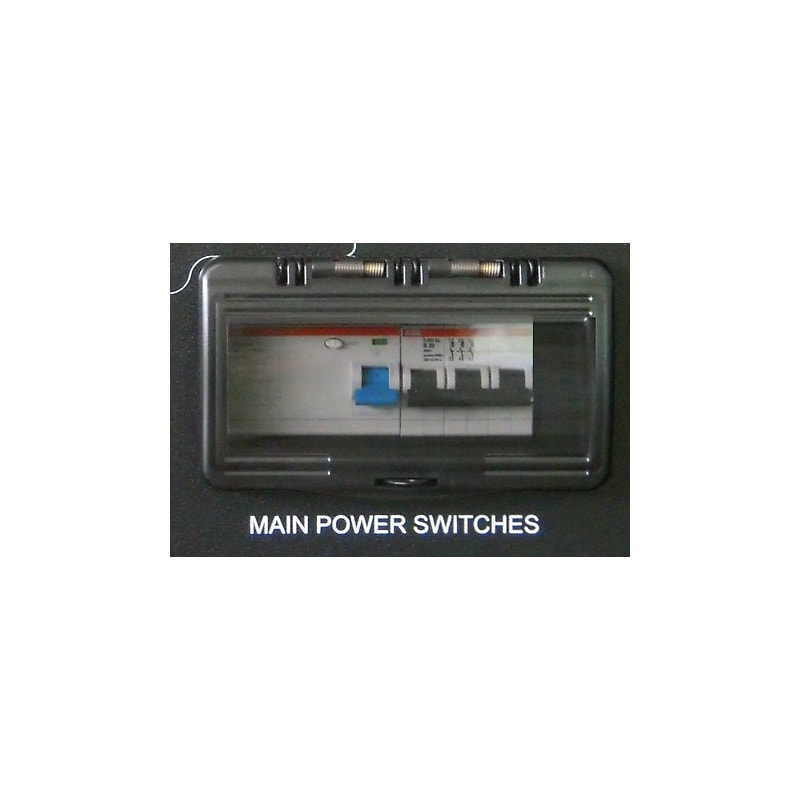

• Liitäntäpaneeli, jossa on liitin LTS-paneeliin sekä 1 kpl 3P+N+T CEE 400V 32A

Esilämmitysjärjestelmä – PHS (Pre-Heating System)
Moottorissa on esilämmitysjärjestelmä, joka lämmittää moottoria alhaisissa lämpötiloissa, jotta se käynnistyy helpommin.

Varavoimakytkin – LTS (Load Transfer Switch)

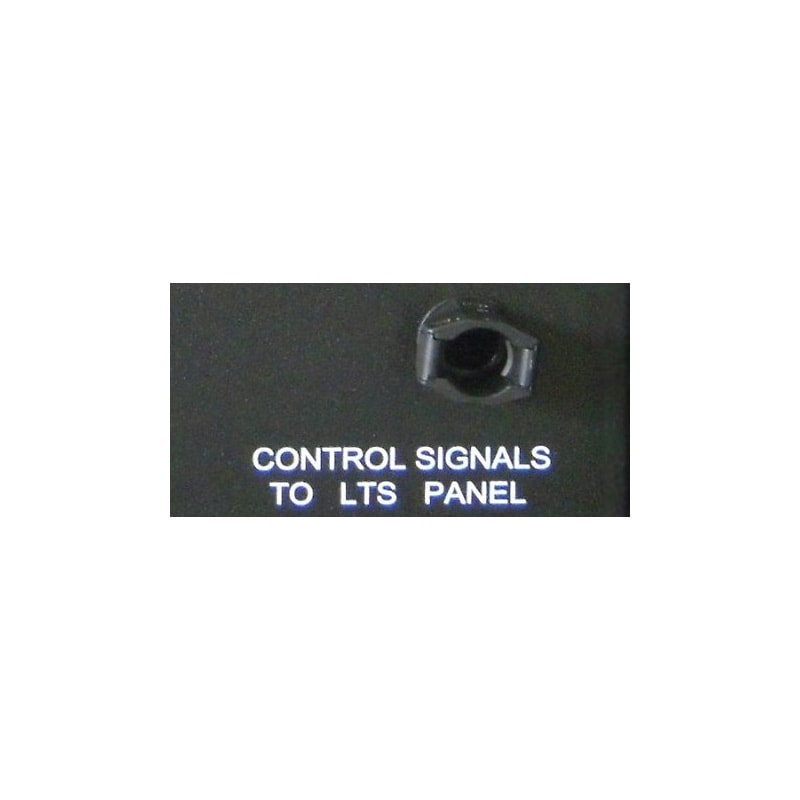

LTS-paneeli ohjaa virransyöttöä sähköverkosta generaattoriin, mikä takaa nopean virransyötön sähkökatkosten aikana. Se koostuu kaapista, joka asennetaan generaattorin ulkopuolelle. LTS:ää ohjataan ohjauspaneelin (ACP) signaaleilla ja se reagoi sähkökatkoihin.

Tekniset tiedot

• Moottorin tekniset tiedot
  • Moottorin valmistaja: Perkins
  • Mallinumero: 403D-15G
  • Kierrosluku: rpm
  • Jäähdytyksen tyyppi: Vesi
  • Päästöluokka: Ei sertifioitu
  • Sylinterien määrä ja järjestely: 3 rivissä
  • Iskutilavuus: 1496 cm³
  • Imu: Luonnollinen
  • Kierrosnopeuden säädin: Mekaaninen
  • Teho, max (ESP): 13.5 kWm
  • Teho, jatkuva (PRP): 12.2 kWm
  • Öljykapasiteetti: 6 l
  • Jäähdytysnesteen kapasiteetti: 6 l
  • Polttoaine: Diesel
  • Polttoaineenkulutus 75% jatkuvalla kuormituksella (PRP): 252 g/kWh
  • Polttoaineenkulutus jatkuvalla kuormituksella (PRP): 248 g/kWh
  • Käynnistystyyppi: Sähkökäynnistys
  • Teho, käynnistysmoottori: 2 kW
  • Sähkösäätöjärjestelmä: 12 V
• Generaattorin tekniset tiedot
  • Generaattorin valmistaja: Linz
  • Mallinumero: E1S13MD
  • Taajuus: 50 Hz
  • Jännite: 400 V
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Hyötysuhde 75% kuormituksessa: 85.4 %
  • Generaattorin tyyppi: Hiiliharjaton
  • Napojen määrä: 4
  • Jännitesäätimen tyyppi:
  • Jänniten tarkkuus: 4 %
  • Eristysluokka: H
  • Koteloluokka: 21
• Asennustiedot
  • Ilmavirta, yhteensä: 42.5 m³/min
  • Pakokaasujen virta jatkuvassa käytössä (PRP): 2.7 m³/min
  • Pakokaasujen lämpötila: 445 °C
  • Polttoaineenkulutus 75% jatkuvassa käytössä (PRP): 2.74 l/h
  • Polttoaineenkulutus 100% jatkuvassa käytössä (PRP): 3.6 l/h
• Polttoainesäiliö
  • Polttoainesäiliön tyyppi: Muovi
  • Käyttöaika 75% jatkuvassa käytössä (PRP): 18.61 h
  • Polttoainesäiliön kapasiteetti: 51 l
  • Polttoainesäiliön sijainti: Integroidut
• Sähkötiedot
  • Akkulähtöjännite: 12 V
  • Generaattorin jännite: 400 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Teho-tekijä: 0.8 cos ϕ
  • Virta, max: 20.35 A
  • Sulake: 20 A
  • Pituus: 1645 (L) mm
  • Leveys: 870 (B) mm
  • Korkeus: 1072 (H) mm
  • Paino: 550 kg
• Melu- ja äänenvoimakkuus
  • Ääniteho (LWA): 95 dB(A)
  • Äänipaine 7 m etäisyydellä: 66 dB(A)
