Pramac Sähkögeneraattori GBW10P/FS5 MA ACP LTS, PHS, koteloitu/hiljainen, 3-vaihe, diesel

Tehokas dieselkäyttöinen sähkögeneraattori integroidussa ja äänieristetyssä toteutuksessa. Generaattori on rakennettu jalustalle, jossa on jalat helppoa käsittelyä varten, ja siinä on integroitu muovinen polttoainesäiliö. Moottori on asennettu tukevilla tärinänvaimennuskiinnikkeillä, ja kaikki liikkuvat moottoriosat on suojattu tahattomalta kosketukselta. Erittäin edullinen malli, jossa kaikki komponentit ovat korkealaatuisia, mikä takaa luotettavan ja helppohoitoisen sähköaggregaatin.

• Erittäin edullinen
• Monitoiminen ja käyttäjäystävällinen
• Kompakti muotoilu helppoa kuljetusta ja huoltoa varten
• Sopii teollisuuteen, rakentamiseen, maatalouteen ja pienyrityksiin

Avaindata

• Teho, max (ESP): 7.99 kW
• Teho, jatkuva (PRP): 9.02 kVA
• Teho, jatkuva (PRP): 7.22 kW
• Jännite: 400 V
• Taajuus: 50 Hz
• Teho-kerroin: 0.8 cos ϕ
• Vaiheet: 3
• Polttoaine: Diesel

Toteutus ja rakenne

• Generaattorin runko on valmistettu hitsatusta teräksestä
• Generaattori ja moottori on asennettu tukeville moottorikiinnikkeille tärinöiden minimoimiseksi
• Varustettu nostokoukulla
• Generaattori on asennettu tukeville liukuesteille helppoa käsittelyä varten nostotrukeilla

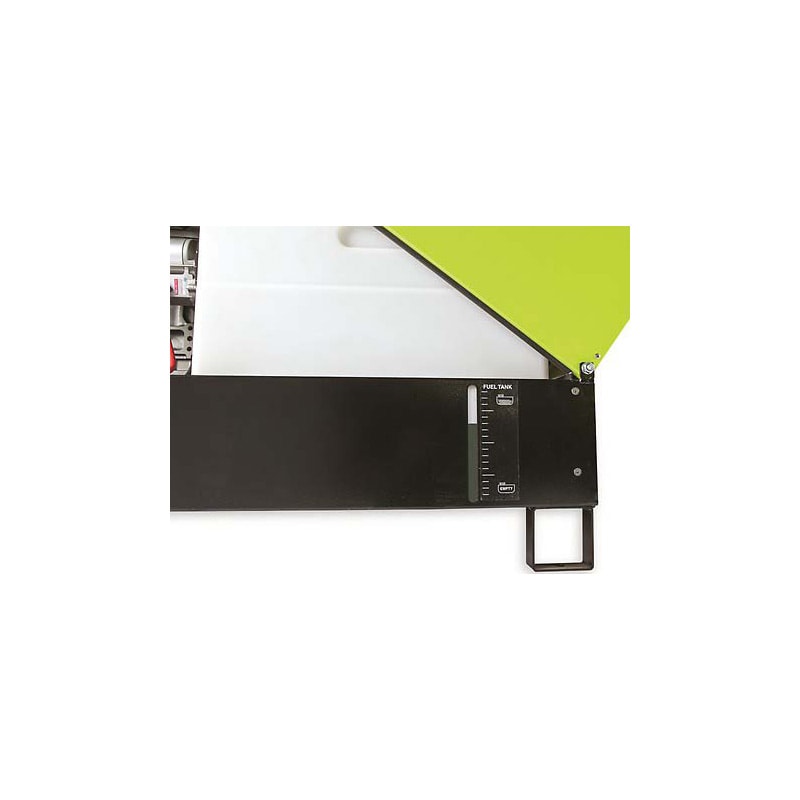

• Näkyvä polttoainetaso
• Vahva avattava kansi, jossa on kaasujouset ja kahva, mikä helpottaa avamista ja mahdollistaa helpon pääsyn moottoriin ja generaattoriin rutiinihuoltoa varten

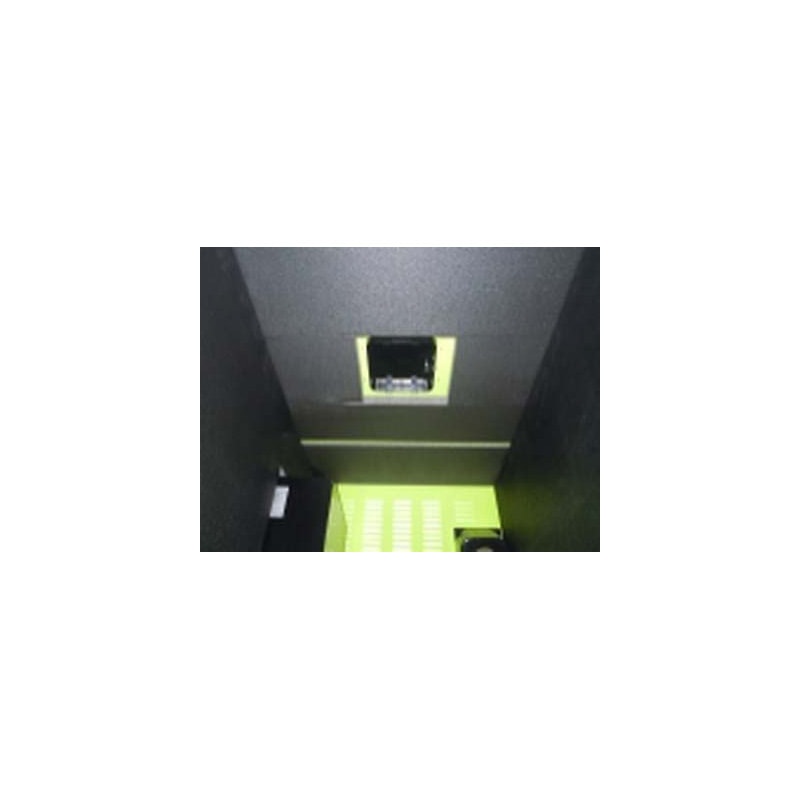

• Äänieristetty toteutus korkealaatuisella eristysmateriaalilla ja äänenvaimentimella, mikä takaa matalan melutason

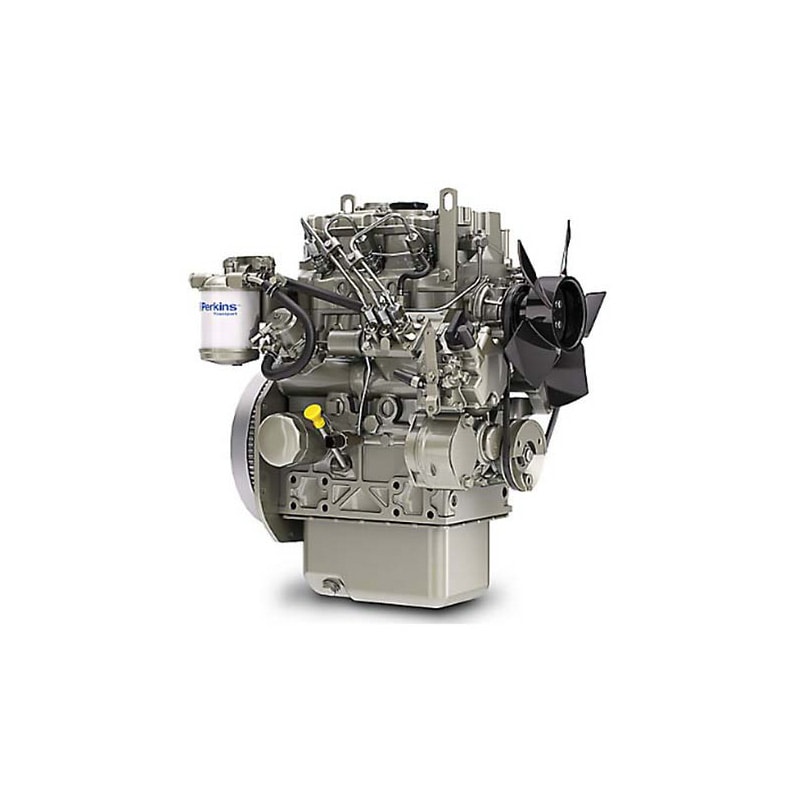

Moottori
Perkins-moottori, joka täyttää vaatimukset ISO 8528/1, ISO 3046/1:1986, BS 5514/1 mukaan.

• Polttoainejärjestelmä, jossa on pyörivä polttoainepumppu ja polttoainesuodatin sekä pohjakammio tasomittarilla

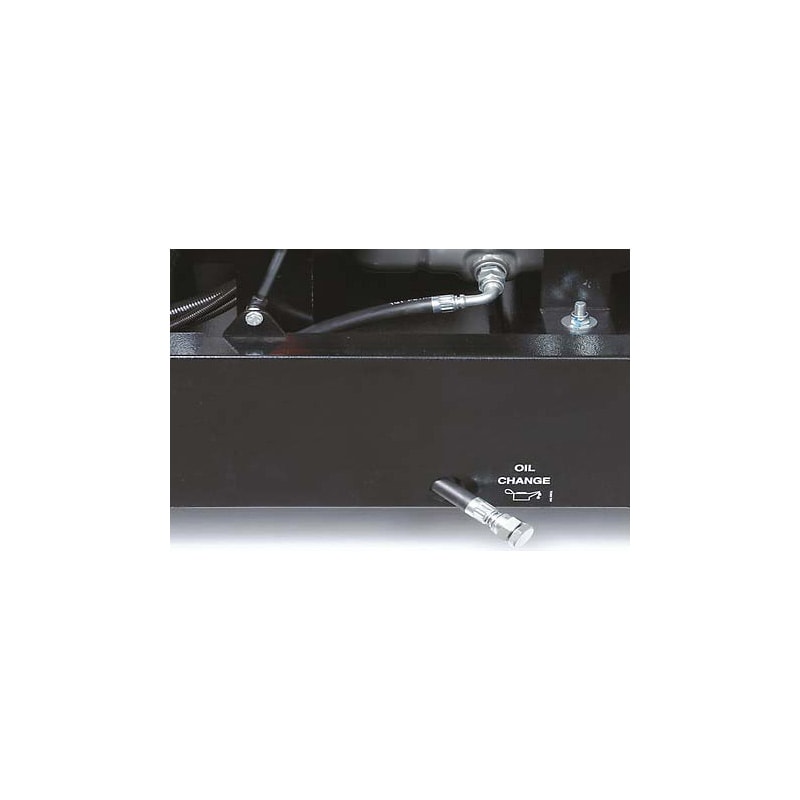

• Voiteluöljyjärjestelmä öljysuodattimella
• Termostaattiohjattu jäähdytysjärjestelmä hihnavetoinen jäähdytysneste-pumppu ja tuuletin

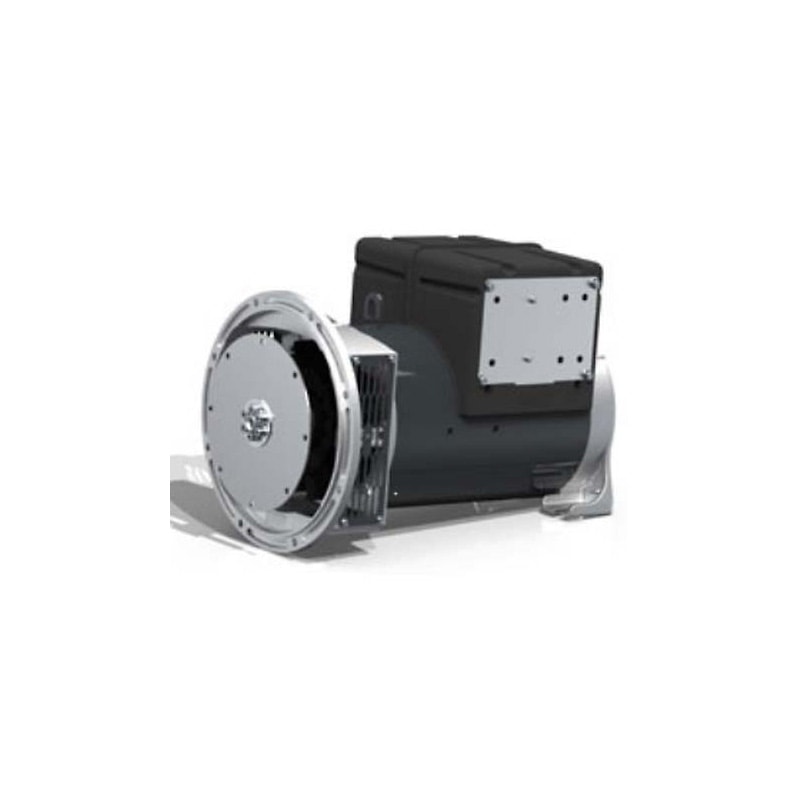

Generaattori
Vankka mekaaninen rakenne, joka mahdollistaa helpon pääsyn liitäntöihin ja rutiinihuoltoon.

Jännite säädin (DSR) on digitaalinen, se säätelee jännitettä ja estää ongelmia, joita ylijännite voi aiheuttaa. Jännitesäätimen toleranssi on ±1% kierrosnopeuden vaihteluille 5%:sta +30%:iin viitearvosta.

Standardi 2/3-pitch-kääntö takaa, että neutraalivirta ei ole liian suuri, mikä on optimaalista ei-lineaariselle kuormalle.

Automaattinen ohjauspaneeli – ACP

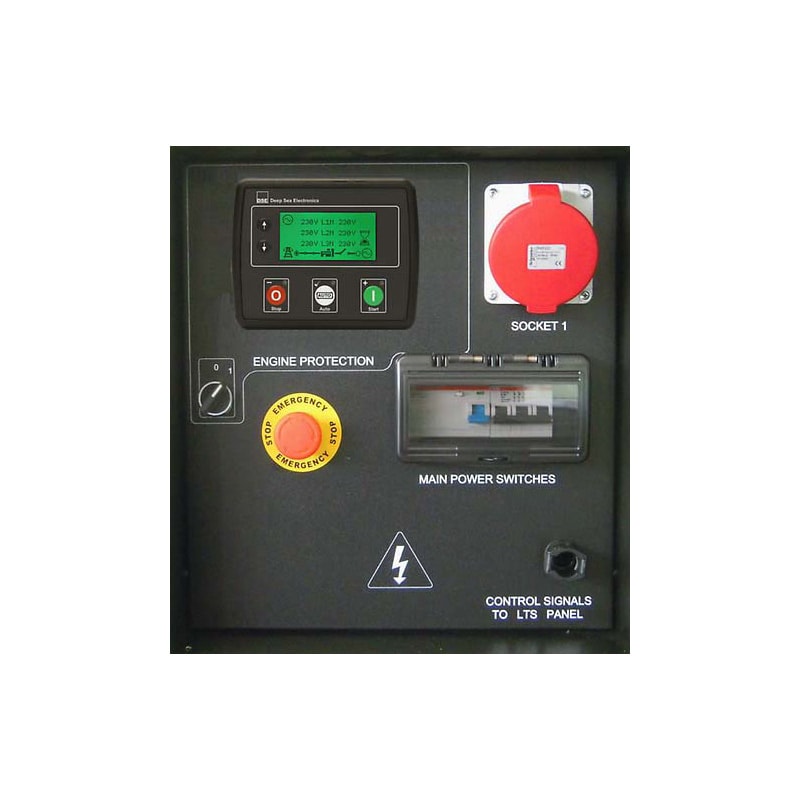

Automaattinen ohjauspaneeli (ACP) asennettuna generaattoriin, joka on varustettu digitaalisella valvonnalla ja suojaamalla generaattorin toimintoja.

• Digiittiset mittaristot päävirralle, generaattorin jännitteelle, generaattorin taajuudelle, generaattorin virralle, akustatus ja tuntimittari

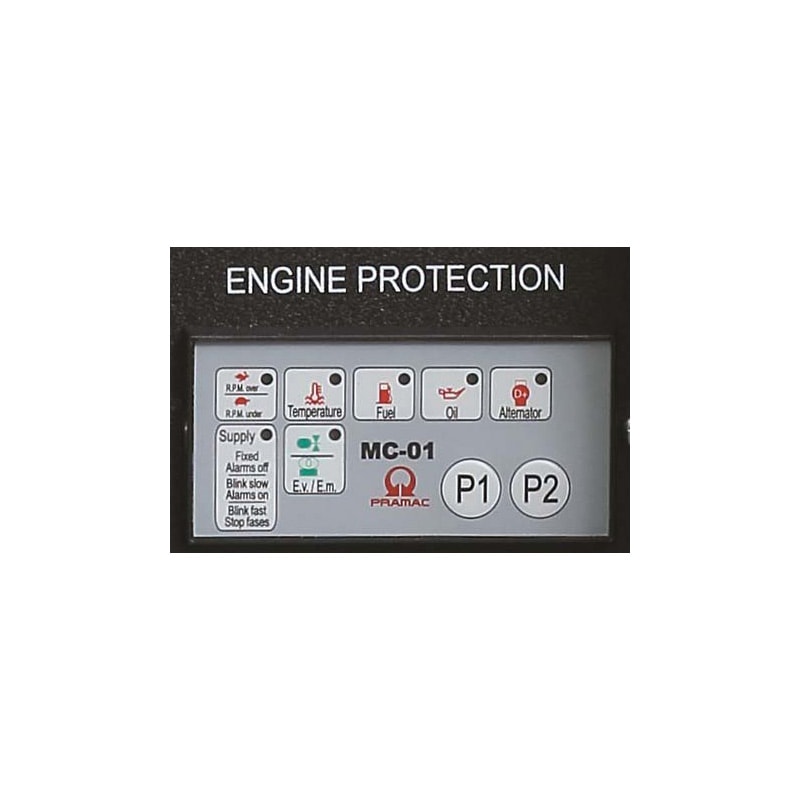

• Hälytysominaisuudet: Alhainen öljynpaine, korkea moottorin lämpötila, ylijännitesuoja, alijännitesuoja, ylikuormitussuoja, matalan ja korkean taajuuden suoja, automaattisen käynnistyksen epäonnistuminen, akun latausvirhe, akun jännite, maasulku

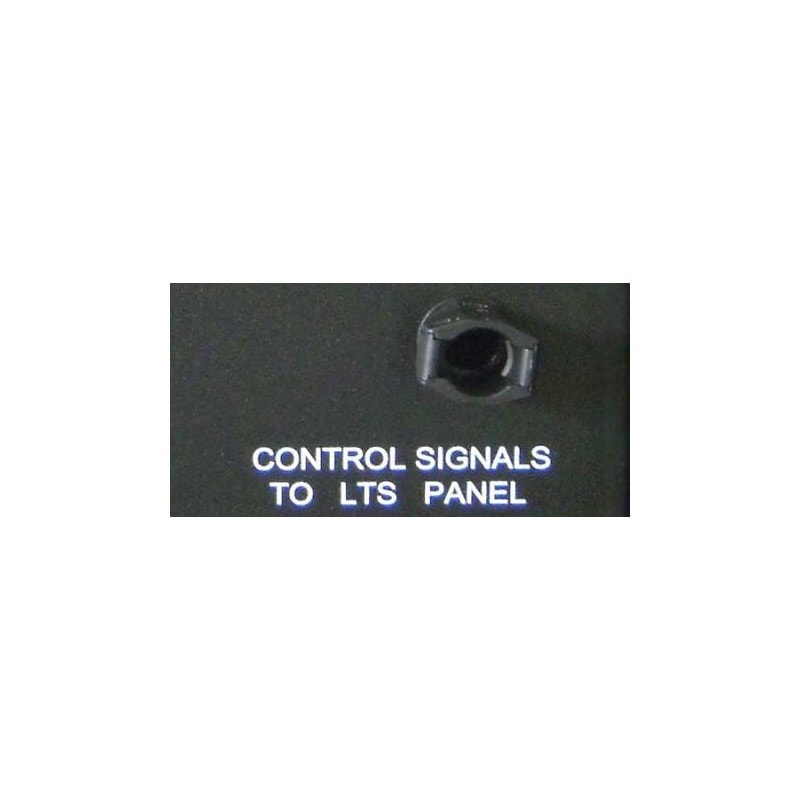

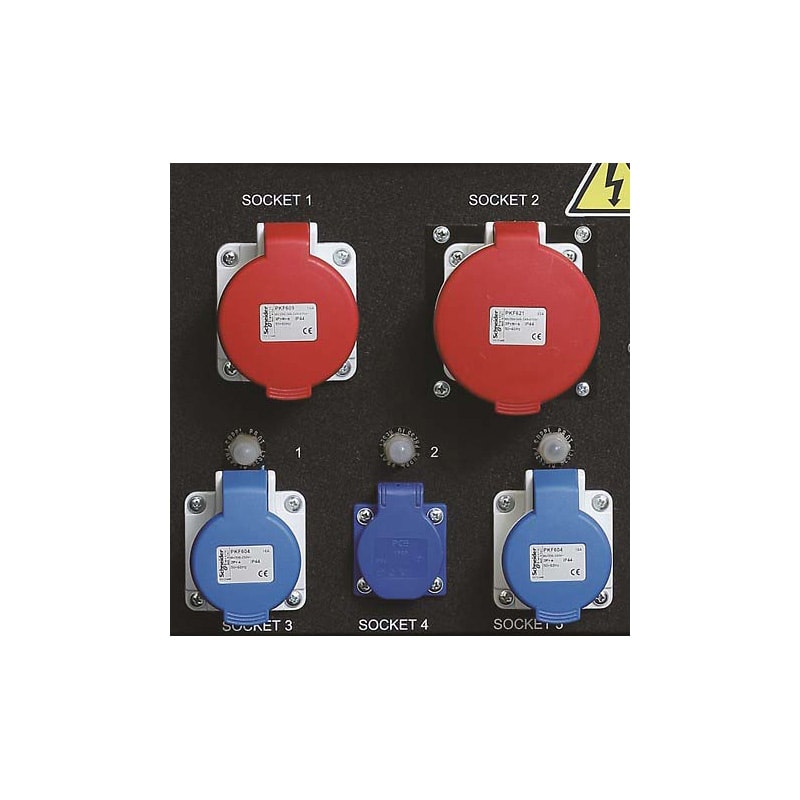

• Liitäntäpaneeli, jossa on liitin LTS-paneeliin sekä 1 kpl 3P+N+T CEE 400V 32A

Esilämmitysjärjestelmä – PHS (Pre-Heating System)
Moottorissa on esilämmitysjärjestelmä, joka mahdollistaa moottorin esilämmittämisen alhaisissa lämpötiloissa, jotta se käynnistyy helpommin.

Varavoimakytkin – LTS (Load Transfer Switch)
LTS-paneeli ohjaa sähköntoimitusta sähköverkosta generaattoriin, mikä takaa nopean sähköntoimituksen sähkökatkosten aikana. Se koostuu kaapista, joka asennetaan generaattorin ulkopuolelle. LTS:ää ohjataan ohjauspaneelin (ACP) signaaleilla generaattorissa ja se reagoi sähkökatkoihin.

Tekniset tiedot

• Moottorin tekniset tiedot
  • Moottorivalmistaja: Perkins
  • malli: 403J-11G
  • Kierrosluku: rpm
  • Jäähdytyksen tyyppi: Vesi
  • Pakokaasuluokka: 5
  • Sylinterien määrä ja järjestely: 3 rivissä
  • Iskutilavuus: 1131 cm³
  • Imu: Luonnollinen
  • Kierrosnopeuden säädin: Mekaaninen
  • Teho, max (ESP): 9.5 kWm
  • Teho, jatkuva (PRP): 8.6 kWm
  • Öljykapasiteetti: 4.9 l
  • Jäähdytysnesteen kapasiteetti: 5.2 l
  • Polttoaine: Diesel
  • Polttoaineenkulutus 75% jatkuvassa kuormituksessa (PRP): 258 g/kWh
  • Polttoaineenkulutus jatkuvassa kuormituksessa (PRP): 261 g/kWh
  • Käynnistystyyppi: Sähkökäynnistys
  • Käynnistysmoottorin teho: 1.4 kW
  • Sähkön ohjausjärjestelmä: 12 V
• Generaattorin tekniset tiedot
  • Generaattorivalmistaja: Mecc Alte
  • malli: ECP3-1L4C
  • Taajuus: 50 Hz
  • Jännite: 400 V
  • Vaiheet: 3
  • Teho-kerroin: 0.8 cos ϕ
  • Hyötysuhde 75% kuormituksessa: 86.4 %
  • Generaattorin tyyppi: Harjaton
  • Napojen määrä: 4
  • Jännitesäätimen tyyppi:
  • Jännite tarkkuus: 1 %
  • Eristysluokka: H
  • IP-luokka: 23
• Asennustiedot
  • Ilmavirta, yhteensä: m³/min
  • Pakokaasujen virtaus jatkuvassa käytössä (PRP): 1.8 m³/min
  • Pakokaasujen lämpötila: 420 °C
  • Polttoaineenkulutus 75% jatkuvassa käytössä (PRP): 1.99 l/h
  • Polttoaineenkulutus 100% jatkuvassa käytössä (PRP): 2.67 l/h

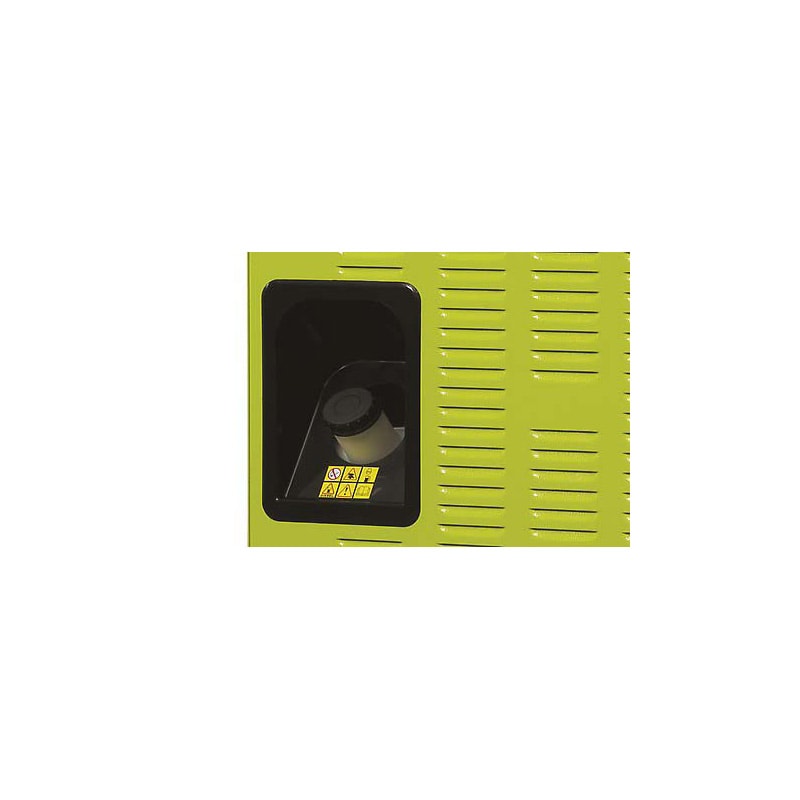

• Polttoainesäiliö
  • Polttoainesäiliön tyyppi: Muovi
  • Käyttöaika 75% jatkuvassa käytössä (PRP): 25.63 h
  • Polttoainesäiliön kapasiteetti: 51 l
  • Polttoainesäiliön sijainti: Integroidut
• Sähkötiedot
  • Akkijännite: 12 V
  • Generaattorijännite: 400 V
  • Taajuus: 50 Hz
  • Vaiheet: 3
  • Teho-kerroin: 0.8 cos ϕ
  • Virta, max: 14.42 A
  • Sulake: 16 A
  • Pituus: 1645 (L) mm
  • Leveys: 870 (B) mm
  • Korkeus: 1072 (H) mm
  • Paino: 460 kg
• Ääni- ja melutaso
  • Äänitehotaso (LWA): 95 dB(A)
  • Äänipaineen taso 7 m: 66 dB(A)
